| Бренд | ROCKWILL |
| Серия | RHP |
| Номинальное максимальное напряжение | 40.5kV 72.5 kV 145 kV 170kV 245kV |
| Номинальный максимальный ток | ≤5000 A |
| Номинальный ток отключения короткого замыкания | 31.5-63 kA |
| Номинальная частота | 50/60 Hz |
Устройство электрического оборудования типа RHP HGIS является новым типом высоковольтного оборудования. Оно сохраняет преимущества комбинированного электрического оборудования GIS, такие как компактность, высокая надежность и низкие требования к эксплуатации и обслуживанию, при этом инновационно сохраняет шину в традиционной AIS-конфигурации для установки и подключения на месте. Этот дизайн эффективно преодолевает недостатки, связанные с традиционным оборудованием AIS, включая большой размер, множество точек соединения и высокую нагрузку на проверку и обслуживание. Он подходит для систем передачи и распределения электроэнергии от 40,5 кВ до 245 кВ на электростанциях, подстанциях, железнодорожных станциях, портах и крупных промышленных и горнодобывающих предприятиях. Особенно хорошо подходит для проектов с ограниченным пространством, таких как подстанции в горах и городские подстанции, и может устанавливаться внутри помещений, на открытом воздухе или на крышах.
| Item | Unit | Parameters |
|---|---|---|
| Rated maximum voltage | kV | 40.5 |
| Rated maximum current | A | ≤2000 |
| Rated frequency | Hz | 50/60 |
| First opening pole coefficient | - | 1.5 |
| Rated short circuit breaking current | kA | 31.5 |
| Rated short-circuit duration | s | 4 |
| Rated out of step breaking current | kA | 7.9 |
| Rated peak value withstand current | kA | 80 |
| Rated 1min power frequency withstand voltage (Dry/Wet) | kV | To ground 95
|
| Rated lightning impulse voltage | kV | To ground 185
|
| Operation sequence | - | O-0.3s-CO-180s-CO |
| Opening time | ms | 50±10 |
| Closing time | ms | 90±20 |
| Close-open time | ms | ≤100 |
| Main circuit resistance | μΩ | ≤150 |
| Rated SF6 gas pressure (20℃ gauge pressure) | Mpa | 0.5 |
| Alarm/blocking pressure(20℃ gauge pressure) | Mpa | 0.45/0.4 |
| SF6 annual gas leakage rate | % | ≤0.5 |
| Gas moisture content | Ppm(v) | ≤150 |
| Mechanical life | times | 6000 |
| Item | Unit | Parameters |
|---|---|---|
| Rated maximum voltage | kV | 72.5 |
| Rated maximum current | A | ≤3150 |
| Rated frequency | Hz | 50/60 |
| First opening pole coefficient | - | 1.5 |
| Rated short circuit breaking current | kA | 40 |
| Rated short-circuit duration | s | 4 |
| Rated out of step breaking current | kA | 10 |
| Rated peak value withstand current | kA | 100 |
| Rated 1min power frequency withstand voltage (Dry/Wet) | kV | To ground 140
|
| Rated lightning impulse voltage | kV | To ground 325
|
| Operation sequence | - | O-0.3s-CO-180s-CO |
| Opening time | ms | 32±7 |
| Closing time | ms | 85±10 |
| Close-open time | ms | ≤60 |
| Main circuit resistance | μΩ | ≤100 |
| Rated SF6 gas pressure (20℃ gauge pressure) | Mpa | 0.5 |
| Alarm/blocking pressure(20℃ gauge pressure) | Mpa | 0.55/0.5 |
| SF6 annual gas leakage rate | % | ≤0.5 |
| Gas moisture content | Ppm(v) | ≤150 |
| Mechanical life | times | 6000 |
| Item | Unit | Parameters |
|---|---|---|
| Rated maximum voltage | kV | 145 |
| Rated maximum current | A | ≤3150 |
| Rated frequency | Hz | 50/60 |
| First opening pole coefficient | - | 1.5 |
| Rated short circuit breaking current | kA | 40 |
| Rated short-circuit duration | s | 4 |
| Rated out of step breaking current | kA | 10 |
| Rated peak value withstand current | kA | 100 |
| Rated 1min power frequency withstand voltage (Dry/Wet) | kV | To ground 275
|
| Rated lightning impulse voltage | kV | To ground 650
|
| Operation sequence | - | O-0.3s-CO-180s-CO |
| Opening time | ms | 32±7 |
| Closing time | ms | 85±10 |
| Close-open time | ms | ≤60 |
| Main circuit resistance | μΩ | ≤100 |
| Rated SF6 gas pressure (20℃ gauge pressure) | Mpa | 0.5 |
| Alarm/blocking pressure(20℃ gauge pressure) | Mpa | 0.55/0.5 |
| SF6 annual gas leakage rate | % | ≤0.5 |
| Gas moisture content | Ppm(v) | ≤150 |
| Mechanical life | times | 6000 |
| Item | Unit | Parameters |
|---|---|---|
| Rated maximum voltage | kV | 170 |
| Rated maximum current | A | ≤4000 |
| Rated frequency | Hz | 50/60 |
| First opening pole coefficient | - | 1.3 |
| Rated short circuit breaking current | kA | ≤50 |
| Rated short-circuit duration | s | 4 |
| Rated out of step breaking current | kA | 10 |
| Rated peak value withstand current | kA | ≤125 |
| Rated 1min power frequency withstand voltage (Dry/Wet) | kV | To ground 325
|
| Rated lightning impulse voltage | kV | To ground 750
|
| Operation sequence | - | O-0.3s-CO-180s-CO |
| Opening time | ms | 32±7 |
| Closing time | ms | 85±10 |
| Close-open time | ms | ≤60 |
| Main circuit resistance | μΩ | ≤100 |
| Rated SF6 gas pressure (20℃ gauge pressure) | Mpa | 0.5 |
| Alarm/blocking pressure(20℃ gauge pressure) | Mpa | 0.55/0.5 |
| SF6 annual gas leakage rate | % | ≤0.5 |
| Gas moisture content | Ppm(v) | ≤150 |
| Mechanical life | times | 6000 |
| Item | Unit | Parameters |
|---|---|---|
| Rated maximum voltage | kV | 245 |
| Rated maximum current | A | ≤5000 |
| Rated frequency | Hz | 50/60 |
| First opening pole coefficient | - | 1.3 |
| Rated short circuit breaking current | kA | ≤63 |
| Rated short-circuit duration | s | 4 |
| Rated out of step breaking current | kA | 7.9 |
| Rated peak value withstand current | kA | ≤158 |
| Rated 1min power frequency withstand voltage (Dry/Wet) | kV | To ground 460
|
| Rated lightning impulse voltage | kV | To ground 1050
|
| Operation sequence | - | O-0.3s-CO-180s-CO |
| Opening time | ms | 50±10 |
| Closing time | ms | 90±20 |
| Close-open time | ms | ≤100 |
| Main circuit resistance | μΩ | ≤150 |
| Rated SF6 gas pressure (20℃ gauge pressure) | Mpa | 0.5 |
| Alarm/blocking pressure(20℃ gauge pressure) | Mpa | 0.45/0.4 |
| SF6 annual gas leakage rate | % | ≤0.5 |
| Gas moisture content | Ppm(v) | ≤150 |
| Mechanical life | times | 6000 |
| Пункт | Ед. изм. | Параметр |
|---|---|---|
| Высота над уровнем моря | м | <1000* |
| Температура окружающей среды | °C | -40 до +40** |
| Максимальная суточная разница температур | °C | 30 |
| Максимальная относительная влажность | % | 100 |

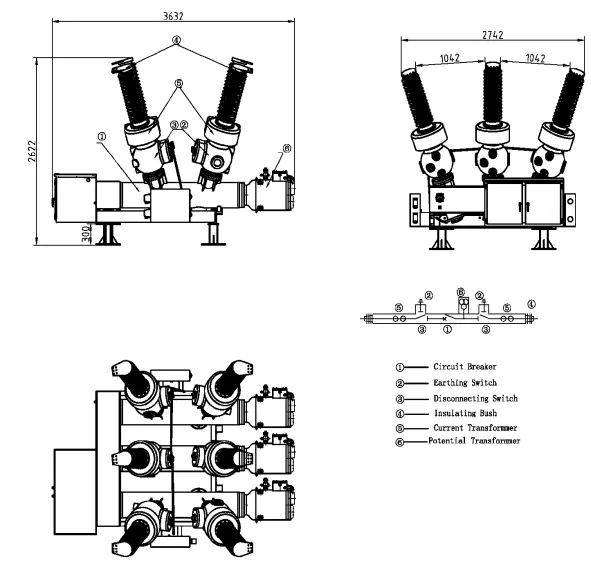

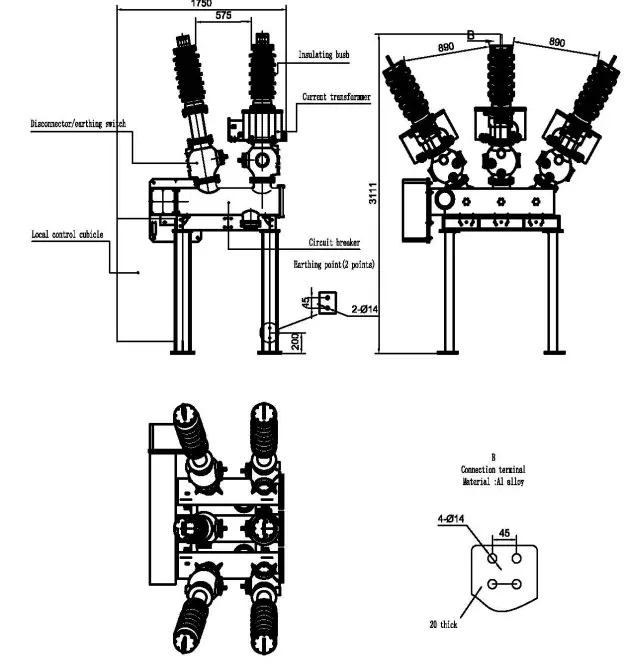

RHP HGIS интегрирует выключатель, трехпозиционный разъединитель-заземлитель, трансформаторы тока/напряжения в газонаполненные баковые модули, сохраняя при этом обычные сборные шины открытого типа AIS для подключения на объекте. По сравнению с полноценным GIS, оно потребляет всего 20% газа SF₆, снижая затраты на оборудование. По сравнению с традиционным AIS, оно значительно сокращает занимаемую площадь, количество точек подключения и объем работ по техническому обслуживанию. Оно обеспечивает оптимальный баланс между компактностью, стоимостью и гибкостью монтажа.
Модульные основные блоки в газовых баках отличаются высокой надежностью и сроком службы до 25 лет без технического обслуживания. Годовой уровень утечки SF₆ ≤ 0,5%. Механический ресурс достигает 6000 операций. Регулярного осмотра требуют только открытые части сборных шин. Общий объем работ по техническому обслуживанию значительно ниже, чем у традиционных распределительных устройств с воздушной изоляцией. При эксплуатации на высоте более 1000 м или в районах с экстремально низкими температурами до -40 °C, пожалуйста, сообщите нам для разработки индивидуальных мер по усилению изоляции или предотвращению сжижения газа.
Да. Компания Rockwill предоставляет услуги OEM и ODM для HGIS типа RHP. Мы отбираем квалифицированных региональных партнеров, обладающих мощным потенциалом в области высоковольтного инжиниринга и развитыми местными возможностями послепродажного обслуживания. Мы делаем акцент на технически ориентированном сотрудничестве, а не на простой перепродаже.
