1. Что такое длина пути утечки?

При проектировании средне- и высоковольтных комплектных распределительных устройств Rockwill длина пути утечки определяется как кратчайшее расстояние между двумя токопроводящими частями, измеренное по поверхности изоляционного материала.

В выключателях и комплектных распределительных устройствах Rockwill это относится к:

Токопроводящей части и заземленному металлическому корпусу (фаза-земля)
Фазным проводникам (фаза-фаза)

Outdoor Live tank SF6 gas circuit breaker 72.5kV

Баковый выключатель

Отличие от воздушного зазора (инженерное определение Rockwill)

Параметр	Определение	Роль в проектировании Rockwill
Воздушный зазор	Прямолинейное расстояние в воздухе	Предотвращает электрический пробой
Длина пути утечки	Длина пути вдоль поверхности изоляции	Предотвращает перекрытие из-за загрязнения и поверхностный разряд

В системе проектирования Rockwill оба условия должны выполняться одновременно, однако именно длина пути утечки является критическим фактором, определяющим долгосрочную надежность эксплуатации.

2. Инженерное значение длины пути утечки — взгляд Rockwill

2.1 Ключевой параметр проектирования для предотвращения перекрытия из-за загрязнения

В условиях эксплуатации оборудования Rockwill, когда изолирующая поверхность подвергается воздействию:

Промышленная пыль
Загрязнение солевым туманом
Влага и конденсат
Атмосферное химическое загрязнение

На поверхности образуется проводящая пленка, что приводит к:

Току утечки по поверхности → Частичному разряду → Перекрытию

2.2 Определяет долгосрочную надежность наружного оборудования

В продуктовой системе Rockwill:

Одного лишь удовлетворения требований по кратковременному выдерживаемому напряжению промышленной частоты недостаточно
Необходимо гарантировать долгосрочную стабильность в условиях окружающей среды
Удельная длина пути утечки является основным контролируемым параметром для обеспечения долгосрочной надежности изоляции

2.3 Ключевые параметры в высоковольтных изоляционных системах Rockwill

Удельная длина пути утечки широко применяется в следующих продуктах Rockwill:

Вакуумные выключатели (VCB)
Элегазовые выключатели (SF6)
Средневольтные комплектные распределительные устройства (KYN / RMU)
Проходные и опорные изоляторы
Системы изоляции шин

3. Стандарты МЭК и принципы проектирования классов загрязнения Rockwill

Проектирование удельной длины пути утечки Rockwill строго соответствует стандарту МЭК 60815:

Классы загрязнения и стандарты проектирования Rockwill

Класс загрязнения	Среда применения (определение Rockwill)	Рекомендуемая удельная длина пути утечки (мм/кВ)
I	Чистая внутренняя среда	16
II	Типичная промышленная среда	20
III	Тяжелая промышленность / прибрежная среда	25
IV	Сильное загрязнение / среда с густым соляным туманом	31+

4. Факторы, влияющие на проектирование длины пути утечки Rockwill

4.1 Выбор изоляционных материалов — ключевое направление проектирования Rockwill

Rockwill выбирает изоляционные материалы в зависимости от области применения:

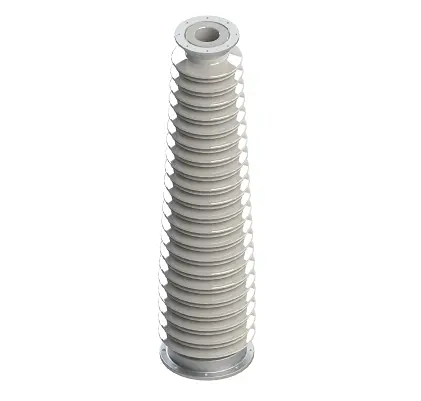

Фарфоровые изоляторы — высокая механическая прочность, отличная долгосрочная стабильность

iee-business

Изоляция на основе эпоксидной смолы — компактная конструкция, подходит для использования внутри комплектных распределительных устройств среднего напряжения

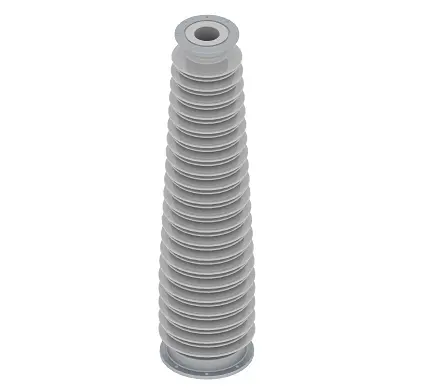

Композитная изоляция из силиконовой резины — отличная гидрофобность, высокая стойкость к перекрытию при загрязнении (основная рекомендация Rockwill для наружной установки)

iee-business

4.3 Факторы окружающей среды — инженерные граничные условия Rockwill

При проектировании Rockwill в полной мере учитывается влияние условий эксплуатации:

Среда с высокой влажностью → образование непрерывной водяной пленки
Среда с солевым туманом → значительное увеличение поверхностной проводимости
Пыль в сочетании с влагой → комбинация с высоким риском перекрытия при загрязнении

4.4 Взаимосвязь между уровнем напряжения и уровнем изоляции

В системе проектирования Rockwill:

Более высокий уровень напряжения → более сильное напряжение электрического поля → требование к длине пути утечки возрастает нелинейно

5. Распространенные заблуждения при проектировании инженерных решений Rockwill

Заблуждение 1: Фокус только на воздушном зазоре

В некоторых проектах проверяется только:

Межфазное расстояние
Зазор фаза-земля

Однако эксплуатационные данные Rockwill показывают:

Большинство отказов изоляции происходит вдоль поверхностного пути утечки.

Заблуждение 2: Более длинный путь утечки всегда означает большую безопасность

Инженерная практика Rockwill демонстрирует, что чрезмерная длина пути утечки приводит к:

Увеличению габаритов конструкции
Увеличению стоимости
Снижению компактности оборудования

Правильная стратегия заключается в:

Совместное оптимизированное проектирование материала + конструкции + расстояния.

Заблуждение 3: Игнорирование влияния конденсации

Инженерный опыт Rockwill показывает, что даже в оборудовании для внутренней установки:

Изменения температуры все еще могут вызывать конденсацию
Изоляционные характеристики могут мгновенно снижаться

6. Типичные применения в продукции Rockwill

Вакуумный выключатель Rockwill (VCB)

Опорная конструкция с эпоксидной изоляцией
Компактная конструкция с оптимизированной длиной пути утечки
Акцент на внутренней координации изоляции

Наружный вакуумный выключатель с баком под напряжением 24кВ 36кВ 40,5кВ 52кВ

Наружный вакуумный выключатель с баком под напряжением

Выключатель Rockwill SF6

Длина пути утечки наружного ввода является критической точкой проектирования
Адаптируемая конструкция для высоких классов загрязнения
Повышенная эффективность в условиях соляного тумана и жаркого влажного тропического климата

Средневольтные комплектные распределительные устройства Rockwill (KYN / RMU)

Опорные изоляторы шин как ключевые контрольные точки
Фокус на предотвращении перекрытия из-за загрязнения в зонах контактов выкатных элементов
Многослойная система координации изоляции

Внутреннее комплектное распределительное устройство в металлической оболочке с воздушной изоляцией и выкатными элементами 7,2кВ-24кВ

Внутреннее комплектное распределительное устройство в металлической оболочке с воздушной изоляцией и выкатными элементами

7. Резюме

В системе проектирования высоковольтных комплектных распределительных устройств Rockwill удельная длина пути утечки является не просто параметром структурных размеров — это ключевой инженерный показатель, определяющий адаптивность оборудования к окружающей среде и долгосрочную надежность изоляции.

Она напрямую определяет долгосрочную стабильность и безопасность эксплуатации оборудования Rockwill в условиях высокой влажности, соляного тумана, пыли и наложенных сложных электрических полей.
