Contexto do Problema
Os cabos elétricos são diversos em tipo e apresentam diferenças significativas nos parâmetros de desempenho. A seleção inadequada para cenários de aplicação pode levar a danos no equipamento, baixa eficiência de transmissão ou até mesmo riscos de segurança. A classificação científica e a seleção baseada em cenários são fundamentais para garantir a estabilidade do sistema.
I. Seleção por Classificação de Nível de Tensão
| Categoria |
Faixa de Tensão Típica |
Principais Cenários de Aplicação |
Requisitos Técnicos Chave |
Exemplos de Modelos Recomendados |

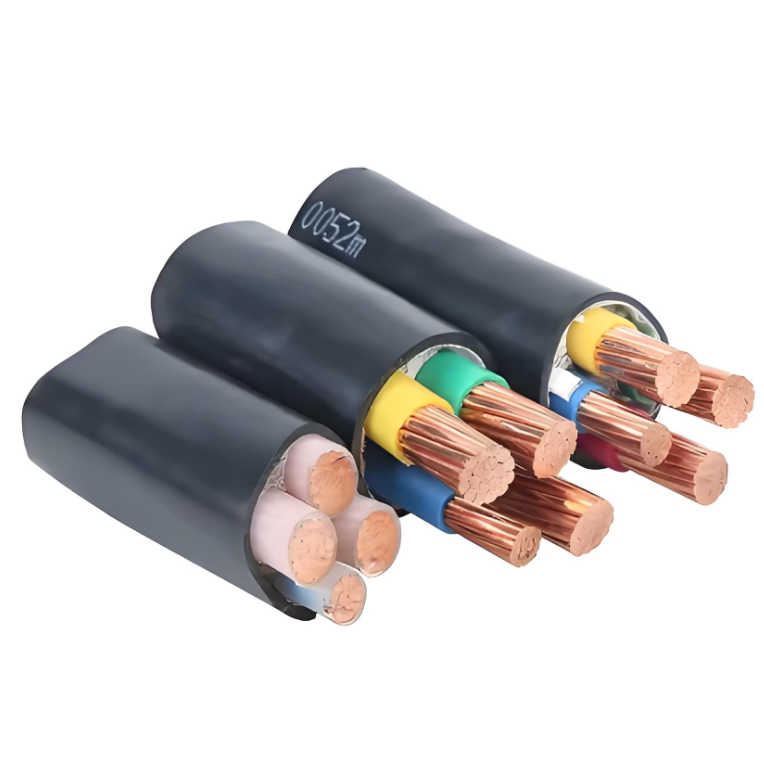

| Cabo de Baixa Tensão |
≤1 kV |
- Distribuição de energia em residências/edifícios de escritórios
- Fornecimento de energia para pequenos equipamentos (AC, iluminação)
- Linhas de energia temporárias |
- Alta flexibilidade (para fácil roteamento de conduítes)
- Resistência à flexão (para movimentação frequente)
- Revestimento retardador de chamas (segurança aprimorada) |
YJV, VV série (núcleo de cobre isolado com PVC) |
| Cabo de Média/Alta Tensão |
1 kV~500 kV |
- Redes principais de energia urbana
- Transmissão/distribuição de energia em subestações
- Hubs de energia industrial de grande escala |
- Isolamento multicamadas com blindagem (anti-ruptura)
- Design de resfriamento forçado (por exemplo, estruturas preenchidas com óleo/bloqueio de água)
- Resistência mecânica à tração (para enterro direto) |
YJLV62 (isolado com XLPE, núcleo de alumínio com armadura) |
Nota: Cabos acima de 35kV requerem sistemas adicionais de monitoramento de descargas parciais para prevenir falha por envelhecimento do isolamento.
II. Seleção por Classificação Funcional
| Categoria |
Tipo de Sinal |
Principais Cenários de Aplicação |
Principais Vantagens |
Modelos Típicos |
| Cabo Coaxial |
Sinais EM de alta frequência |
- Sistemas de CCTV
- Receptores de comunicação via satélite
- Interconexão de equipamentos RF |
- Blindagem EMI dupla camada (folha + trança)
- Correspondência de impedância estável (padrões 75Ω/50Ω) |
RG-6 (residencial), SYV-75-5 (vigilância) |
| Cabo de Fibra Ótica |
Sinais óticos (fótons) |
- Redes de backhaul de estações base 5G/6G
- Interconexões entre data centers interurbanos
- Linhas dedicadas de vídeo HD |
- Atenuação ultra-baixa (≤0,2dB/km)
- Imunidade a EMI (não metálico)
- Transmissão de 100Gbps+ em modo único |
G.652D (modo único), OM4 (modo múltiplo) |
Comparação Chave: Cabos coaxiais são adequados para sinais de alta frequência dentro de 300 metros, enquanto a fibra mantém transmissão sem perdas em distâncias de quilômetros.
III. Recomendações de Processo de Implementação
- Diagnóstico de Requisitos
• Definir cenários: Interior/exterior, fixo/móvel, complexidade de EMI
• Quantificar parâmetros: Distância de transmissão, potência/largura de banda, temperatura/umidade ambiente
- Geração de Matriz de Correspondência (Consulte a visualização do diagrama mermaid no original)
- Verificação & Otimização
• Cenários de baixa tensão: Validar capacidade de condução de corrente através de testes de aumento de temperatura
• Cenários de comunicação: Detectar perda de fibra usando OTDR (Refletômetro de Domínio de Tempo Óptico)
IV. Evitar Conceitos Errôneos Comuns
• Conceito Errôneo 1: Usar cabos de núcleo de alumínio para fiação doméstica
Correção: Os cabos de entrada de serviço devem usar núcleo de cobre (BV/BVR) para evitar oxidação/sobreaquecimento.
• Conceito Errôneo 2: Usar cabos Ethernet padrão para sistemas de vigilância
Correção: Para POE a mais de 50 metros, use Cat6A (com separador cruzado contra interferência cruzada).
• Conceito Errôneo 3: Usar revestimento de PVC em ambientes inflamáveis
Correção: Áreas de armazenamento químico devem usar tipos retardadores de chama sem halogênio (por exemplo, WDZ-YJY).
Pontos Chave de Execução: A seleção de cabos de energia deve estar em conformidade com o GB/T 12706 (Padrão Nacional Chinês para Cabos de Energia). Cabos de comunicação devem referenciar YD/T 901. Cenários especiais (minas, navios) devem atender aos níveis de proteção obrigatórios da indústria.
