| Marca | ABB |
| Número do Modelo | Armadura de comutação com isolamento a ar para aplicações verdes/Unidade Principal de Anel |
| Tensão nominal | 17.5kV |
| Frequência nominal | 50/60Hz |
| Série | UniGear 500R |
Descrição：
O UniGear 500R é uma solução muito eficiente em termos de espaço, projetada para reduzir a largura do quadro de distribuição de média tensão com isolamento a ar. O design do painel tem apenas 500 mm de largura para correntes de alimentação até 2000 A. Seu design compacto torna o UniGear 500R ideal para instalação em contêineres para distribuição primária.
Uma das principais características do quadro de distribuição UniGear 500R é o isolamento do disjuntor dos barramentos principais por meio do seccionador de três posições.
Características：
Normas: IEC, ENA
Design: LSC-2A, PM
Tipo de acessibilidade: A
Classe de arco interno: FLR
Versões altamente personalizadas disponíveis
O quadro de distribuição pode ser instalado encostado na parede
Segurança：
Totalmente testado conforme IEC 62271-200
Equipado com travas de segurança
Disjuntor a vácuo em arranjo removível
Dispositivos de comutação：
Disjuntor a vácuo Vmax com acionamento a mola
Medição de corrente e tensão：
Sensores de corrente e tensão
Transformadores instrumentais convencionais de corrente e tensão
Proteção e controle ：
Relés de proteção e controle Relion®
Opções disponíveis:
Proteção ótica contra arcos
Para-raios
Unidade de gestão da subestação COM600S
Soluções de gerenciamento inteligente de ativos

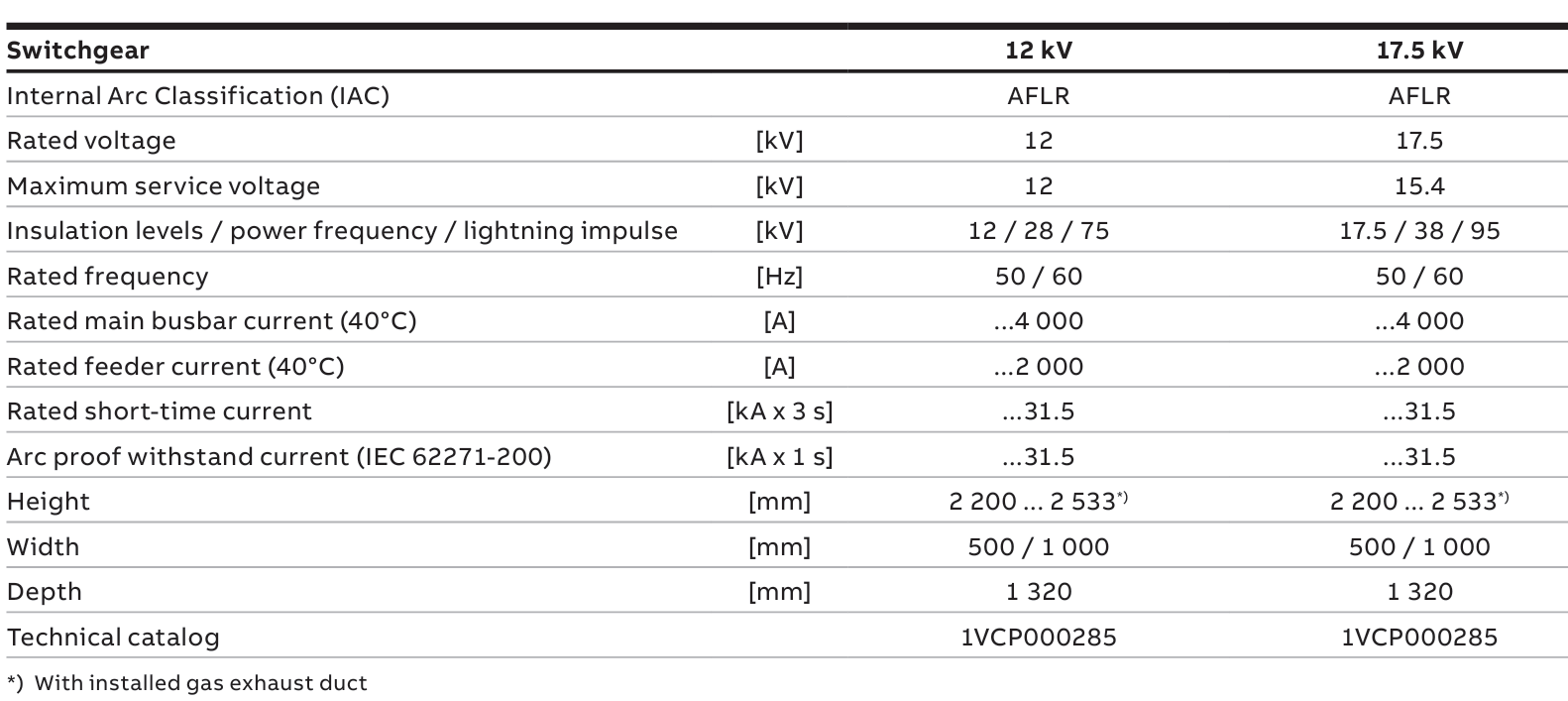

Principais parâmetros técnicos：
Diagrama estrutural：
