ZF34-252 Mekanisme operasi spring tiga fasa berhubungan

Mekanisme musim bunga CTD-III adalah mekanisme operasi mekanikal tiga fasa berkuasa tinggi yang menggunakan pegas sebagai komponen penyimpan tenaga. Penyimpanan tenaga pegas dicapai melalui peranti putaran motor dan penghantaran gear pelbagai, serta dikekalkan dalam keadaan penyimpanan tenaga melalui sistem pemeliharaan penyimpanan tenaga. Semasa diputuskan, daya magnetik gegelung elektromagnetik melepaskan tenaga yang disimpan dan dikekalkan, menyebabkan pegas melepaskan tenaga. Unit penghantaran mekanikal menggerakkan kontak, seterusnya mencapai operasi pembukaan dan penutupan switch pemutus litar. Strukturnya disusun secara simetri, dengan kuasa kerja yang tinggi, struktur mudah, kehilangan penghantaran rendah, kestabilan dan kebolehpercayaan tinggi.
Pada masa kini, institusi ini digunakan utamanya untuk pemutus litar bersambungan satu fasa dengan tahap voltan 220KV dan 550KV, pemutus litar SF6 tekanan tinggi, dan peralatan switch sepenuhnya tertutup (GIS). Prestasinya memenuhi keperluan GB1984 "AC High Voltage Circuit Breakers", IEC56 "High Voltage AC Circuit Breakers", dan "Technical Conditions" produk ini.

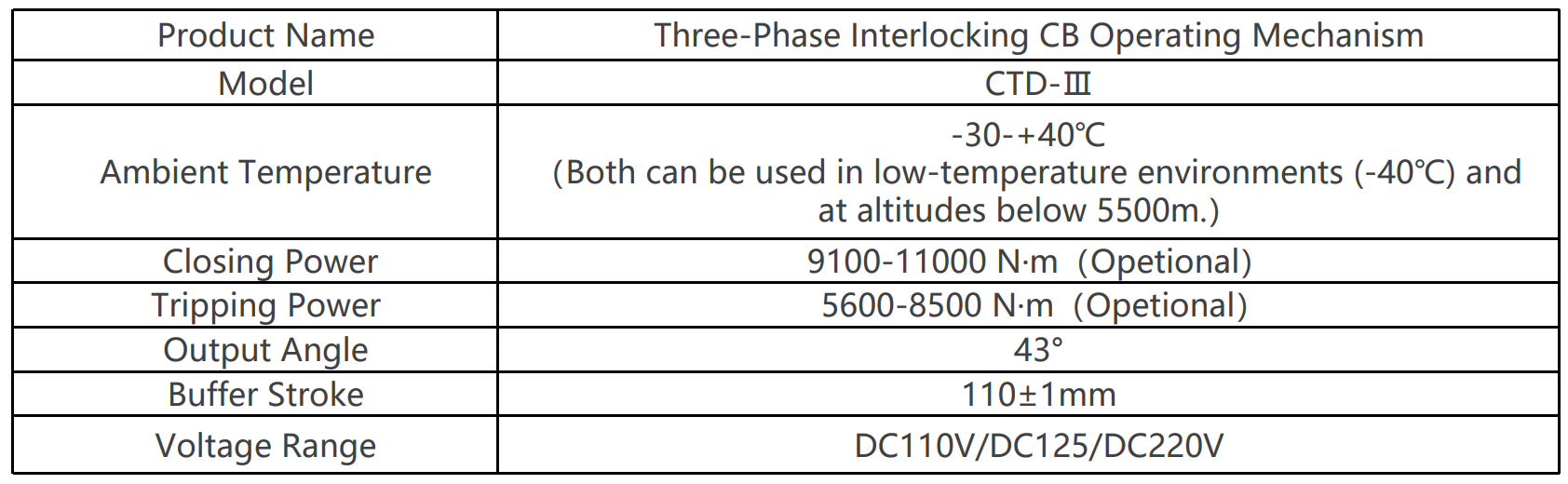

Parameter Teknikal Produk
1. Masa penutupan: 80 ± 20ms
2. Masa spektral: 30 ± 5ms
3. Voltan terpilih motor: AC220V/DC220V/DC110V
4. Masa penyimpanan tenaga pada voltan terpilih: ≤ 15s
5. Sudut output institusi: 43 °± 1 °.
6. Jarak perjalanan institusi: 110 ± 1mm.
7. Kelajuan penutupan: 3 ± 0.5m/s
8. Masa penutupan: 8 ± 0.5m/s
Skenario Penggunaan
1. Lokasi penggunaan: Luar atau dalaman.
2. Suhu persekitaran: Konfigurasi standard -25 ℃~+40 ℃, kawasan sejuk -40 ℃~+40 ℃.
3. Kelembapan: Purata bulanan ≤ 90%, purata harian mencapai 100%, tiada kondensasi berlaku.
4. Intensiti radiasi matahari: ≤ 1000W/m2.
5. Tahap pencemaran udara: Tahap IV.
6. Ketinggian: Normal ≤ 2000m, ketinggian tinggi ≤ 4500m.
7. Intensiti gempa (pecutan mendatar): AG5.
8. Tahap perlindungan: Dalaman: IP5X, Luar: IP55.
