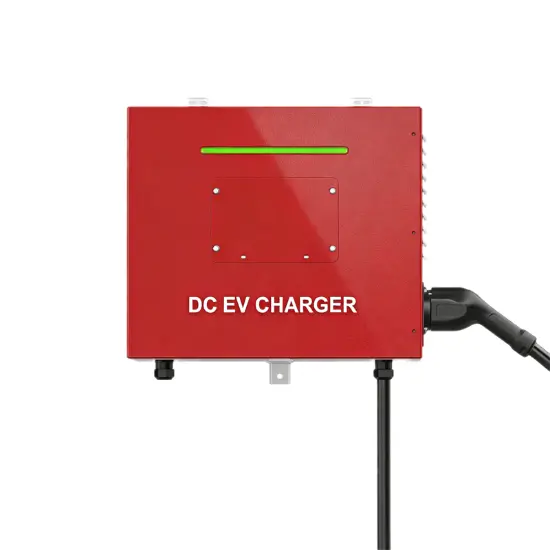

Интегрирана стена-монтирана комерсиална DC зарядно устройство
Ключови атрибути
| Марка | RW Energy |
| Серия | WZ17W |
Описания на продуктите от доставчика
Преглед на продукта
Изработен е специално за паркинги на търговски комплекти, офисни сгради, обществени удобни зареждащи точки и операторски лекоактивни разположения. Този зарядно устройство предлага опции от 20кВт/30кВт/40кВт (изход 200-1000VDC). С интегрирана стенна конструкция, включва интелигентно управление, дистанционно поддържане и гъвкави плащания. Комплектно с протокол OCPP 1.6J, защита IP54/IK10 и температурен диапазон за работа -30°C~80°C, гарантира стабилна комерсиална експлоатация. OTA обновяване и диагностика FRU намаляват разходите за поддръжка, подходящи за комерсиални услуги за зареждане.
Основни характеристики
Дистанционно обновяване OTA: Дистанционни обновления на протоколите и поправки на уязвимости без присъствие на място.
Интелигентно управление на зареждането: Регулира тока/мощността в зависимост от нагрузката на мрежата и обратната връзка от BMS, избягвайки прекомерна нагласа.
Дистанционна диагностика на дефектите: Запитване и рестартиране в фонов режим чрез OCPP 1.6J, намаляване на местното поддръжка.
Конфигурируема мощност: Регулируема от 10кВт до 40кВт, адаптираща се към капацитета на мрежата и нуждите на сценария.
Съвместимост с OCPP 1.6J: Безшовно свързване с основните платформи за управление, за управление на поръчки и оборудване.
Опционални методи на плащане: RFID (ISO/IEC 14443A/B) и четец на кредитни карти за членове/временни потребители.
Лесна поддръжка: Диагностика FRU и модулна конструкция, намаляваща времето на спиране.
Висока защита и широк диапазон на температурите: Защита IP54/IK10, адаптираща се към сурови комерсиални условия при температурен диапазон -30°C~80°C.
7-инчов тачскрин: Интуитивно управление за контрол на зареждането и запитване на параметрите.
Технически параметри
Номер на продукта |
WZ17W-20кВт |
WZ17W-30кВт |
WZ17W-40кВт |
Входно напрежение |
400VAC/480VAC (3P+N+PE), 50/60Hz |
||
Изходно напрежение |
200-1000VDC |
||
Максимален ток |
50А |
80А |
125А |
Паралелен режим на зареждане (опционално) |
1*30кВт за порт |
||
Ефективност |
≥94% (номинална мощност) |
||
Коефициент на мощност |
＞0.98 |
||
Работна температура |
-30°C до 80°C |
||
Височина над морско равнище |
＜2000m |
||
Входен кабел и ключ |
310mm2+26mm2, 63А |
||
Дисплей |
7-инчов LCD тачскрин (вграден) |
||
Степен на защита |
IP54/IK10 |
||
Размери (Д×Ш×В) |
570mm470mm210mm (20/30кВт); 570mm570mm210mm (40кВт) |
||
Охлаждане |
Въздушно охлаждане |
||
Тегло |
40кг |
||
Изолация (вход-изход) |
＞2.5кВ |
||
Протокол за зареждане |
Режим 4 - IEC-61851, ISO-15118, DIN 70121 |
||
Дължина на кабела |
3м |
||
Комуникационен протокол |
OCPP 1.6J |
||
Комуникация |
Стандартна Ethernet / 3G/4G маршрутизатор |
||
Електрическа безопасност |
Защита срещу прекомерно високо/ниско напрежение, прекомерен ток, краткосрочно замыкание, температурна защита; аварийно спиране |
||
Сценарии за приложение
Паркинги на търговски комплекти: Економичен дизайн, няколко метода на плащане, балансиране на скоростта на зареждане и енергийната консумация.
Зареждане в офисни сгради: Връзка с интелигентни системи за управление, RFID/мобилно плащане, намаляване на поддръжката на имота.
Обществени удобни зареждащи точки: Бързо разпространение без сложни граждански строителни работи, адаптиращи се към външни екстремни метеорологични условия.
Зареждане в хотел/туристически район: Естетичен дизайн, тихо охлаждане, опционално плащане с кредитна карта за гостите.
Споделено зареждане в предприемачески паркове: Конфигурируема мощност, избягваща прекомерна нагласа на мрежата, лесна поддръжка за флот.
Операторско лекоактивно разположение: Ниска цена на земята, централизирано управление чрез OCPP 1.6J, подобряване на използването на активи.
1. Само като добавена услуга, а не за печалба: За сценарии като хотели/хоместей, фризьорски салони и т.н., препоръчително е да се използва модел с леки активи и да се разположат малко WZ15L, WZ15W или WZ17W за плащане на зареждане чрез местни модели на цени, за да се предоставят допълнителни услуги с добавена стойност.
2. Сценарии за малки комерчески зареждащи станции/зареждащи станции в молива: С оглед на капацитета на територията на станцията, не е възможно да се разположат прекалено много места за зареждане. Могат да бъдат избрани бързи зареждащи устройства като WZ05, WZ06, WZ07, WZ08 и други с един апарат и две пушки, които са предпочитаният избор за реновация на стари парковки. Те могат лесно да бъдат разположени и използвани. Ако е нужен сценарий с един апарат и множество места, можете да изберете серията WZ09 и WZ10.
3. Сценарии за средни до големи комерчески зареждащи станции: Изберете многобройни интегрирани решения с един апарат и две пушки с висока мощност, като WZ06, WZ07, WZ08, WZ09, WZ10 серия, или комплект от серията WZ12, за да удовлетворите едновременното зареждане на множество превозни средства.
4. Големи и свръхголеми комерчески зареждащи сценарии: Изберете серията WZ12, оборудвана с голям брой бързи зареждащи терминали и малък брой хладещи зареждащи терминали. Първо, това може да удовлетвори нуждите за свръхбързо зареждане на някои висококласни модели автомобили, демонстрирайки оперативна сила и подобряване на репутацията. Второ, то може да удовлетвори нуждите за едновременно зареждане на множество превозни средства чрез голям брой бързи зареждащи терминали.
Всички продукти от серия WZ поддържат дистанционни обновления чрез OTA, които могат да се извършат чрез предварителни обновления в комерсиалния бекенд, за да се постигнат обновления на протоколите и поправки на уязвимости без настаняване на място, намалявайки разходите за поддръжка при комерсиална експлоатация.
Стандартната дължина за обикновени кабели е 3,5 м, а целият асортимент поддържа персонализирани кабели с дължина от 3 до 7 м
