| ব্র্যান্ড | ROCKWILL |
| মডেল নম্বর | GCS ধরনের LV প্রত্যাহারযোগ্য সুইচগিয়ার |
| নির্দিষ্ট ফ্রিকোয়েন্সি | 50/60Hz |
| নির্দিষ্ট পরিবাহী বিভব | 660(1000)V |
| নির্ধারিত কাজের বিদ্যুৎ প্রবাহ স্তর মাতালাই | ≤4000A |
| নির্দিষ্ট কাজের বৈদ্যুতিক ধারা উল্লম্ব মাতাপাতি | 1000A |
| মূল পরিপথের নির্ধারিত ভোল্টেজ | 380(400)V |
| সহায়ক বর্তনীর নির্দিষ্ট ভোল্টেজ (এসিঃ) | 220V |
| সহায়ক বর্তনীর নির্দিষ্ট বিভব (ডি.সি.) | 110V |
| সিরিজ | GCS |
বর্ণনা:

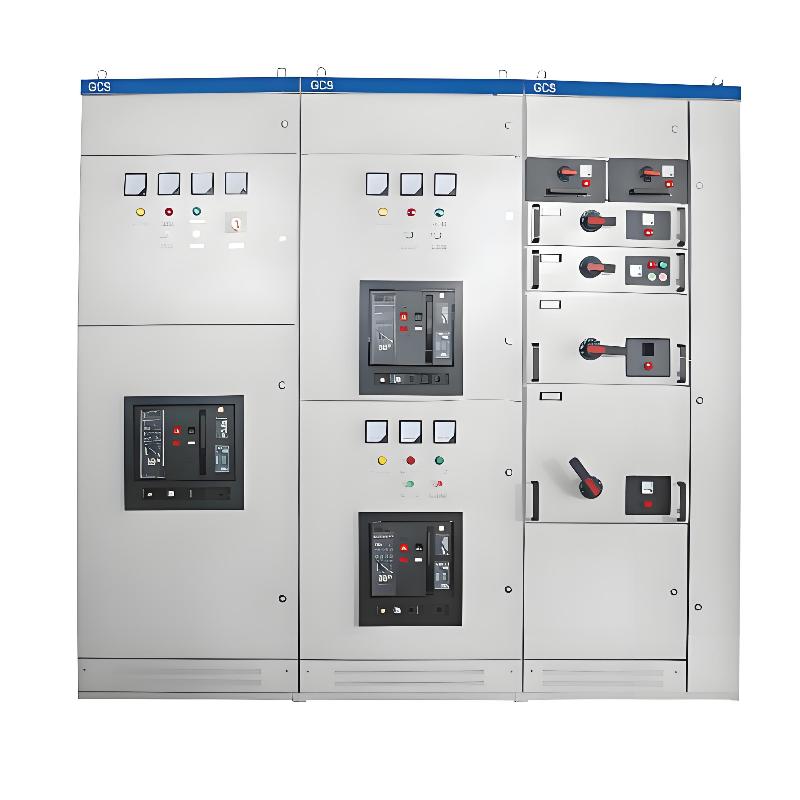

GCS LV টানা সুইচগিয়ার (এখন থেকে এটিকে ডিভাইস হিসেবে উল্লেখ করা হবে) মূল যন্ত্র বিভাগ, পাওয়ার বিভাগের যৌথ ডিজাইন গ্রুপ, শিল্প দক্ষতা বিভাগ, বিপুল সংখ্যক বিদ্যুৎ ব্যবহারকারী এবং ডিজাইন ইউনিটের দাবি অনুযায়ী তৈরি করা হয়েছে। এটি জাতীয় পরিস্থিতির সাথে সামঞ্জস্যপূর্ণ এবং উচ্চ প্রযুক্তিগত পরিসীমা সহ এবং পাওয়ার মার্কেটের উন্নয়নের দাবি অনুযায়ী অনুকূল হয়েছে এবং আমদানি করা পণ্যগুলির সাথে প্রতিযোগিতা করতে পারে। এই ডিভাইসটি ১৯৯৬ সালের জুলাই মাসে শাংহাইে দুটি বিভাগের সাথে যৌথভাবে প্রমাণিত হয়েছিল। এটি উৎপাদন ইউনিট এবং পাওয়ার ব্যবহারকারী নির্মাণ থেকে স্বীকৃতি এবং স্বীকৃতি পেয়েছে। ডিভাইসটি বিদ্যুৎ স্টেশন, তেল, রাসায়নিক, ধাতুবিদ্যা, বুনন এবং উচ্চ ভবন শিল্প ইত্যাদির বিতরণ সিস্টেমে প্রযোজ্য। বড় স্কেলের বিদ্যুৎ স্টেশন এবং পেট্রোকেমিক্যাল ইন্ডাস্ট্রি সিস্টেম এবং এর মতো স্থানগুলিতে যেখানে উচ্চ স্বয়ংক্রিয়তা এবং কম্পিউটারের সাথে সংযোগের প্রয়োজন হয়, এটি ত্রিফেজ AC50(60)Hz, নির্দিষ্ট কাজের ভোল্টেজ 380V, নির্দিষ্ট বিদ্যুৎ 4000A এবং নিচের জন্য বিতরণ, মোটর কেন্দ্রীয় নিয়ন্ত্রণ এবং বিদ্যুৎ ক্ষমতা পুনরুদ্ধারের জন্য ব্যবহৃত হয়। ডিভাইসটি IEC439-1 এবং GB7251.1 মান অনুসরণ করে।
প্রধান বৈশিষ্ট্য:
প্রধান ফ্রেমওয়ার্ক 8MF বার স্টিল ব্যবহার করে তৈরি করা হয়েছে। বার স্টিলের দুই পাশে 20mm এবং 100mm মডুলাসের 9.2mm মাউন্টিং হোল ইনস্টল করা হয়েছে। অভ্যন্তরীণ ইনস্টলেশন সুন্দরভাবে এবং সহজে সম্ভব।
প্রধান ফ্রেমওয়ার্কের দুই প্রকারের অ্যাসেম্বলি ফর্ম ডিজাইন, পূর্ণ অ্যাসেম্বলি স্ট্রাকচার এবং আংশিক (পাশের ফ্রেম এবং ক্রস রেল) ওয়েল্ডিং স্ট্রাকচার ব্যবহারকারীর জন্য পছন্দ করা যায়।
ডিভাইসের প্রতিটি ফাংশন কম্পার্টমেন্ট পরস্পর আলাদা। কম্পার্টমেন্টগুলি ফাংশন ইউনিট কম্পার্টমেন্ট, বাসবার কম্পার্টমেন্ট এবং কেবল কম্পার্টমেন্টে বিভক্ত। প্রতিটি একটি স্বাধীন ফাংশন রয়েছে।
অনুভূমিক বাসবার ক্যাবিনেটের পিছনে স্তর বসানো অ্যারে প্যাটার্ন ব্যবহার করে বাসবারের বৈদ্যুতিক গতিশক্তি প্রতিরোধ ক্ষমতা বাড়ানো হয়। এটি মূল সার্কিটের উচ্চ শর্ট সার্কিট স্ট্রেঞ্জথ ক্ষমতা পাওয়ার জন্য একটি মৌলিক পদক্ষেপ।
কেবল কম্পার্টমেন্ট ডিজাইন কেবল আউটলেট এবং ইনলেট উপর এবং নিচে সুবিধাজনক করে।
প্রধান প্রযুক্তিগত প্যারামিটার:
স্বাভাবিক পরিবেশের শর্ত:
আশপাশের বায়ুর তাপমাত্রা: -5℃ ~+40℃ এবং 24 ঘন্টায় গড় তাপমাত্রা +35℃ বা তার নিচে থাকা উচিত।
সর্বোচ্চ তাপমাত্রায় আপেক্ষিক আর্দ্রতা 50% বা তার নিচে থাকা উচিত। কম তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত। যেমন, +20℃ তে 90%। কিন্তু তাপমাত্রার পরিবর্তনের দরুন মধ্যম পানির বিন্দু কখনও কখনও উৎপন্ন হতে পারে।
সমুদ্রপৃষ্ঠ থেকে উচ্চতা 2000M বা তার নিচে থাকা উচিত।
ইনস্টলেশন ঢাল 5° বা তার নিচে থাকা উচিত।
রুমে ধুলা, কর্রোজিভ গ্যাস এবং বৃষ্টির পানি না থাকা উচিত।
অভ্যন্তরীণ স্ট্রাকচার ডায়াগ্রাম:
Q: টানা সুইচগিয়ার কী?
A: টানা সুইচগিয়ার এমন একটি প্রকার বৈদ্যুতিক সুইচগিয়ার যা সার্কিট ব্রেকার এবং অন্যান্য উপাদানগুলিকে সুইচগিয়ারের মূল বডি থেকে সহজে টানা করা যায় রক্ষণাবেক্ষণ, মেরামত বা প্রতিস্থাপনের জন্য পুরো পাওয়ার সাপ্লাই সিস্টেম বিচ্ছিন্ন করার প্রয়োজন ছাড়াই। এটি পাওয়ার সিস্টেমের সুরক্ষা এবং রক্ষণাবেক্ষণের যোগ্যতা বাড়ায়।
Q:LV সুইচগিয়ার কী?
A:LV সুইচগিয়ার বলতে নিম্ন-ভোল্টেজ সুইচগিয়ার বোঝায়, যা প্রধানত পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে নিম্ন ভোল্টেজ (সাধারণত 1000V নিচে) তে বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়। এতে সার্কিট ব্রেকার, সুইচ, ফিউজ এবং রিলে সহ উপাদানগুলি রয়েছে, এবং বিভিন্ন প্রয়োগে যেমন বিল্ডিং, কারখানা এবং ডাটা সেন্টার সহ নিম্ন-ভোল্টেজ বৈদ্যুতিক সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য কাজের জন্য গুরুত্বপূর্ণ।
