หน่วยเทอร์มินอลฟีดเดอร์

คำอธิบาย

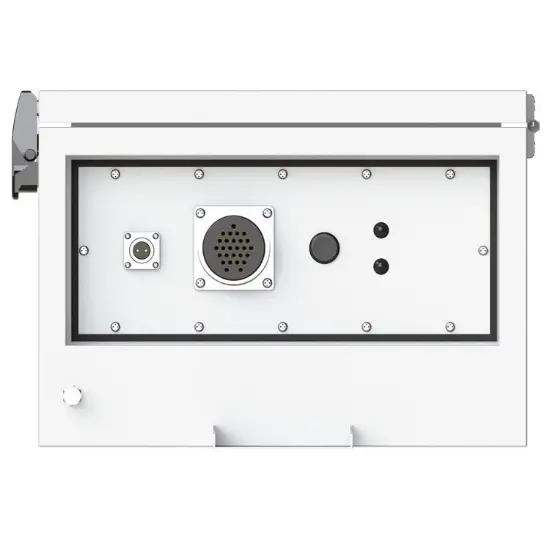

RWK-55 เป็นตัวควบคุมอัจฉริยะสำหรับสวิตช์ป้องกันสายไฟฟ้าแรงสูงที่ใช้ในการตรวจสอบและเฝ้าระวังระบบสายไฟฟ้ากลางแจ้ง มันสามารถทำงานร่วมกับเบรกเกอร์แบบว่าง (RCW/RVB) เพื่อทำการตรวจสอบอัตโนมัติ วิเคราะห์ข้อผิดพลาด และบันทึกเหตุการณ์

มันให้ความปลอดภัยแก่ระบบสายไฟฟ้าโดยการตัดวงจรเมื่อมีข้อผิดพลาดและทำการฟื้นฟูการทำงานอัตโนมัติรวมถึงการควบคุมพลังงานอัตโนมัติ

 ซีรีส์ RWK-55 เหมาะสำหรับการใช้งานในสวิตช์เกียร์กลางแจ้งที่มีแรงดันสูงสุด 35kV รวมถึง: เบรกเกอร์แบบว่าง เบรกเกอร์แบบน้ำมัน และเบรกเกอร์แบบแก๊ส ตัวควบคุมอัจฉริยะ RWK-55 รวบรวมการป้องกัน การควบคุม การวัด และการตรวจสอบสัญญาณแรงดันและกระแสไฟฟ้าในระบบอัตโนมัติและการควบคุมอุปกรณ์กลางแจ้ง

RWK เป็นหน่วยการจัดการอัตโนมัติสำหรับระบบทางเดียว/หลายทาง/วงจรวง/แหล่งพลังงานสองแห่ง พร้อมด้วยสัญญาณแรงดันและกระแสไฟฟ้าทั้งหมดและฟังก์ชันทั้งหมด ตัวควบคุมอัจฉริยะสวิตช์หลัก RWK-55 รองรับ: ไร้สาย (GSM/GPRS/CDMA) โหมด Ethernet, WIFI, ใยแก้วนำแสง, Carrier สายไฟ, RS232/485, RJ45 และรูปแบบการสื่อสารอื่น ๆ พร้อมทั้งสามารถเชื่อมต่อกับอุปกรณ์สถานีอื่น ๆ (เช่น TTU, FTU, DTU ฯลฯ)

การแนะนำฟังก์ชันหลัก

1. ฟังก์ชันของรีเลย์ป้องกัน:

1) 49 การโหลดมากเกินไป,

2) 50 การป้อนกระแสเกินสามระดับ (Ph.OC) ,

3) 50G/N/SEF การป้อนกระแสผิดปกติ (SEF),

4) 27/59 แรงดันต่ำเกิน/สูงเกิน (Ph.OV/Ph.UV),

5) 51C การโหลดที่เย็น.

2. ฟังก์ชันการตรวจสอบ:

1) 60CTS การตรวจสอบ CT,

2) 60VTS การตรวจสอบ VT,

3. ฟังก์ชันการควบคุม:

1) 86 การล็อก,

2) 79 การป้อนกลับอัตโนมัติ,.

3) การควบคุมเบรกเกอร์,

4. ฟังก์ชันการตรวจสอบ:

1) กระแสหลักสำหรับเฟสและกระแสลำดับศูนย์,

2) แรงดัน PT หลัก,

3) ความถี่,

4) สถานะอินพุต/เอาต์พุตไบนารี,

5) วงจรทริปสุขภาพ/ความเสียหาย,

6) เวลาและวันที่,

7) บันทึกข้อผิดพลาด,

8) บันทึกเหตุการณ์.

5. ฟังก์ชันการสื่อสาร:

a.  อินเทอร์เฟซการสื่อสาร: RS485X1, RJ45X1

b. โปรโตคอลการสื่อสาร: IEC60870-5-101; IEC60870-5-104; DNP3.0;  Modbus-RTU

c. ซอฟต์แวร์ PC: RWK381HB-V2.1.3, ที่อยู่ของข้อมูลสามารถแก้ไขและค้นหาได้โดยซอฟต์แวร์ PC,

d. ระบบ SCADA: ระบบ SCADA ที่สนับสนุนโปรโตคอลทั้งสี่ที่แสดงใน "b.”.

6. ฟังก์ชันการจัดเก็บข้อมูล:

1) บันทึกเหตุการณ์,

2) บันทึกข้อผิดพลาด,

3) การวัด.

7. ฟังก์ชันการส่งสัญญาณระยะไกล การวัดระยะไกล และการควบคุมระยะไกลสามารถกำหนดที่อยู่ได้

พารามิเตอร์ทางเทคนิค

โครงสร้างอุปกรณ์

เกี่ยวกับการปรับแต่ง

ฟังก์ชันตัวเลือกต่อไปนี้มีให้: แหล่งจ่ายไฟที่มีแรงดัน 110V/60Hz, ตัวแปลงแรงดัน 3 ตัว, ตัวตรวจจับแรงดันลำดับศูนย์ 1 ตัว, อุปกรณ์ทำความร้อนและละลายน้ำแข็ง, การวัดแบตเตอรี่ 1 ตัว, การจัดการการเปิดใช้งานแบตเตอรี่ 1 ตัว, โมดูลการสื่อสาร GPRS, สัญญาณ批示器 1~2 个，1~4 个保护压板，第二个电压互感器，自定义航空插座信号定义。 关于定制的详细信息，请联系销售人员。 Q: 线路保护开关控制器的作用是什么？ A: 它主要用于保护线路安全。当线路过载、短路等异常情况发生时，线路保护开关控制器可以快速检测到这些问题，并自动切断电路，防止线路因电流过大而损坏，避免引发火灾等危险情况。 Q: 它如何检测线路异常？ A: 它内部有一个精密的电流检测装置。当线路中的电流超过设定的安全值时，无论是由于过多电器引起的过载还是线路故障引起的短路，检测装置都能感知到电流的变化并触发控制器动作。 Q: 线路保护开关控制器耐用吗？ A: 一般来说，如果是合格的产品，它会比较耐用。所使用的电子元件经过严格筛选，外壳有良好的保护性能，能够适应不同的环境条件，但也需要定期检查和维护以确保其正常工作。 请根据要求翻译成泰语 `th_TH`。
