Hierdie 40.5kV-aardingsskuif is ontwerp vir hoogspaneelgasvullingskassies, wat SF6-gasisolering gebruik om veilige, betroubare sirkuitaarding in medium- tot hoogspaneelsisteme te verseker. Sy geslote struktuur verseker robuuste prestasie teen stof, vochtigheid en ekstreme temperature, terwyl dit die installasieroeplyn minimeer.
Toegerus met multi-level meganiese interlocks, verhoed dit streng ongeregtige aarding (bv. lewendige aarding) om onderhoudspersoneel en toerusting te beskerm. Dit is ideaal vir transformatories, industriële kragnette en hernubare energievoorsienings, en voldoen aan IEC 62271 en GB standaarde. Met 'n lang meganiese leeftyd en lae onderhoudsbehoeftes bied dit stabiele aardingbeskerming vir hoogspaneel gasgeïsoleerde kassiestelsels.
1, aardingsskuif split: die operator gaan in die aardingsskuif bedieningsgat, omgekeerde naaldrotasie kan die skuif open. Tans word die middel van die paneel verdeel in sluit- en sluittekens, en (die onderste deurplaat is gesluit.
2, die belastingsskuif bedieningsgat, kloksgewyse rotasie (elektriese bediening druk die sluitknoppie) kan omskakel. Tans vorm die verdeel- en pasindikator .
Twee, kragonderbreking
1, belastingsskuif split: druk die meganiese bedieningsknoppie onder die paneel (elektriese bediening druk die sluitknoppie) om die belastingsskuif oor te skakel. Op hierdie punt, die sluit- en sluitindikator & verskyn.
2, aardingsskuif sluit: die operator gaan in die aardingsskuif bedieningsgat.kloksgewyse rotasie kan omskakel. Tans vorm die verdeel- en pasindikatorⓍ.
Wees versigtig:
1, soos die kragvoorsiening vanaf die bo-ende van die skuif, die lewendige vertoon skuif toe en uit, glinsterend.
2, soos krag vanaf die onder-ende van die skuif ingaan, die lewendige vertoon is altyd helder Wanneer die kragvoorsiening, aardingsskuif en verbod!lt word voorgestel dat drie smeltbuise gelyktydig vervang moet word wanneer die smeltbuis vervang word.
Model samestelling en betekenis
Hoof tegniese parameters
| Volgnr |
inhoud |
Maatskappy |
tegniese parameter |
| 1 |
Gebied spannings |
kV |
40.5 |
| 2 |
Gebied frekwensie |
Hz |
50 |
| 3 |
Gebied stroom |
A |
630 |
| 4 |
Gebied korttermyn weerstand stroom |
KA |
20/25 |
| 5 |
Gebied piek weerstand stroom |
KA |
50 |
| 6 |
Gebied kortsluit tydsduur |
s |
4 |
| 7 |
Gebied kortsluit sluit stroom |
KA |
50 |
| 8 |
Teoretiese bediening |
frekwensie |
10000 |
| 9 |
Hoofligging weerstand |
μΩ |
≤ 35 |

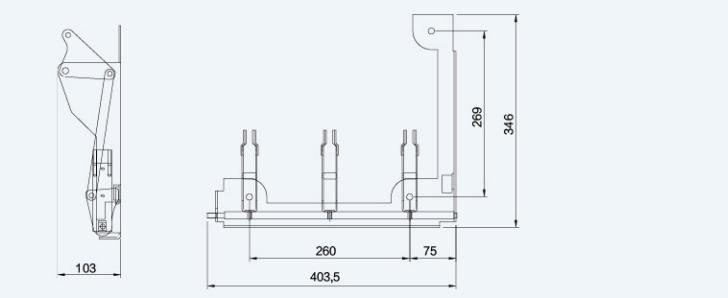

Omtrek van aardingsskuif en monteerdimensies
