| பிராண்ட் | ROCKWILL |
| மாதிரி எண் | 36kV 40.5kV வாயு-தடை இரும்பு-வெளிப்படை விலகக்கூடிய MV சிவித்திரக் கலைங்கள் |
| நிர்ணயித்த வோల்ட்டேஜ் | 36kV |
| நிர்ணயித்த அதிர்வெண் | 50/60Hz |
| நிரல்கள் | KYN61-40.5 |
விளக்கம்

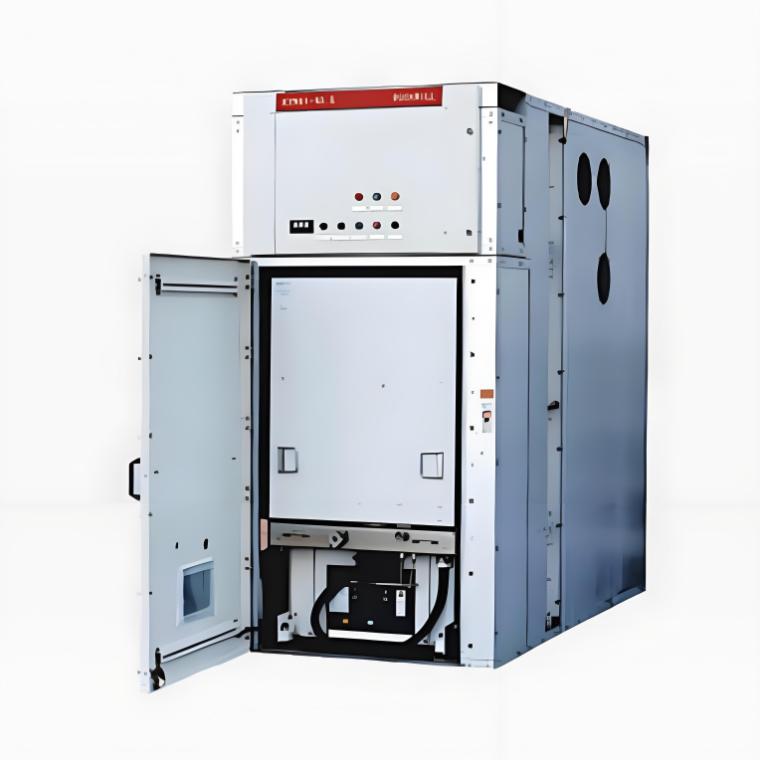

KYN61-40.5 (உனிகேர் Z3.2 போல்) வாயு-தடையிடப்பட்ட மெத்தல் அடைப்புடைய நீக்கக்கூடிய சிச்சுக்கரை (இதற்கு "சிச்சுக்கரை" என்று அழைக்கப்படுகிறது) ஒரு வகையான MV சிச்சுக்கரை ஆகும்.
இது நீக்கக்கூடிய மா듈 வகையான பலனாக வடிவமைக்கப்பட்டுள்ளது, நீக்கக்கூடிய பகுதி Cooper Nature நிறுவனம் உருவாக்கிய VD4-36E, VD4-40.5 நீக்கக்கூடிய வெற்று சுற்றின் விரிவுபட்ட விட்டலில் அமைக்கப்பட்டுள்ளது. இது இடைவெளி வண்டி, PT வண்டி, விழிப்பு வண்டி மற்றும் பல வகையான வண்டிகளுடனும் அமைக்கப்படலாம். இது 50/60 Hz மூன்று அம்பர வெடிகளுடன் மின் அமைப்பிற்கு பொருந்தும்,
முக்கியமாக மின் அமைப்பின் பரவல், விநியோகம், கட்டுப்பாடு, பாதுகாப்பு, காண்பிப்பு மற்றும் சுற்று கட்டுப்பாடு ஆகியவற்றுக்கு பயன்படுத்தப்படுகிறது.
திட்டங்களும் விதிமுறைகளும்
IEC60694 உயர் வோல்ட்டு சிச்சுக்கரை மற்றும் கால்கிரீ திட்டங்களின் பொதுவான தொழில்நுட்ப தேவைகள்.
IEC62271-200 1kV~52kV மதிப்பில் மெத்தல் அடைப்புடைய சிச்சுக்கரை மற்றும் கால்கிரீ.
IEC62271-100 உயர் வோல்ட்டு சிச்சுக்கரை மற்றும் கால்கிரீ-பாகம் 100: உயர் வோல்ட்டு AC சுற்று விட்டல்.
GB3906 3.6~ 40.5kV மாறிலி மின்னோட்ட மெத்தல் அடைப்புடைய சிச்சுக்கரை மற்றும் கால்கிரீ.
GB1984 உயர் வோல்ட்டு மாறிலி சுற்று விட்டல்.
GB/T11022 உயர் வோல்ட்டு சிச்சுக்கரை மற்றும் கால்கிரீ திட்டங்களின் பொதுவான தொழில்நுட்ப தேவைகள்.
DL/T404 3.6~ 40.5kV மாறிலி மின்னோட்ட மெத்தல் அடைப்புடைய சிச்சுக்கரை மற்றும் கால்கிரீ.
சேவை நிலைகள்:
சூழல் வெப்பநிலை: மிக அதிக வெப்பநிலை:+40℃ மிக குறைந்த வெப்பநிலை: -15℃.
சூழல் ஆங்காரத்து: நாள்தோறும் சராசரி RH கீழே 95% வரை;மாதத்தின் சராசரி RH கீழே 90% வரை.
குறைந்தது 2500m உயரம்.
வளிமண்டலம் எந்த பொருள், பொது பொருள், அடிக்கடி பொருள் அல்லது எரியக்கூடிய வளிமண்டலம், வெந்நீர் அல்லது உப்பு குளிர்வோடு இல்லாமல் இருக்க வேண்டும்.
தொழில்நுட்ப அளவுகள்:
வளிமண்டல அலுவல்மிக்க உலோக அயல்புடைய விளைவிடும் மதிப்பு மின்தொடர்பு அமைப்பின் கட்டமைப்பு விளக்கம் என்ன?
உலோக அயல்புடைய:
கைப்பெட்டியானது உயர் தரமான குளிர்காலிய உலோக தட்டாள்களில் செய்யப்பட்டுள்ளது, இது CNC உலங்களை பயன்படுத்தி செயல்படுத்தப்பட்டு விட்டு போல்டுகள், நட்டுகள் மற்றும் வேறு இணைப்பு உலங்களை பயன்படுத்தி ஒரு வலிமையான உலோக அயல்புடைய கட்டமைப்பாக சேர்க்கப்பட்டுள்ளது. இந்த வடிவமைப்பு உயர் இயந்திர வலிமையையும் பாதுகாப்பு திறன்களையும் வழங்குகிறது, இது வெளியிலிருந்த பொருட்கள் உள்ளே உள்ள மின்சார உலங்களை மோதி சேதம் செய்யும் தோற்றத்தை கட்டுப்படுத்துகிறது.
விடுவித்தல் வடிவமைப்பு:
முக்கிய மின்சார உலங்கள், என்னும் வித்தியாச விடுவித்தல் தோற்றங்கள், தொடர்பு தோற்றங்கள் மற்றும் போர்விட்ட உலங்கள், விடுவித்தல் தோற்றங்களில் நிறுவப்பட்டுள்ளன. விடுவித்தல் தோற்றங்கள் மற்றும் கைப்பெட்டி கோட்டுத் தோற்றங்களும் நிலையாக்க உலங்களும் பயன்படுத்தி துல்லியமாக இணைக்கப்பட்டுள்ளன, இது எளிதாக போதிருதல் மற்றும் சேதம் செய்யுதலை வசதியாக்குகிறது. விடுவித்தல் தோற்றங்கள் மின்சாரத்தை துண்டியில்லாமல் விடுவித்தல் செய்யப்படலாம், இது தோற்றங்களை மாற்றுவது அல்லது சேதம் செய்யுதலை வசதியாக்குகிறது. இது மின்சார நம்பிக்கையையும் தொடர்ச்சியையும் முக்கியமாக உயர்த்துகிறது.
வளிமண்டல அலுவல்மிக்க:
வளிமண்டலம் அலுவல்மிக்க மதிப்பு மையமாக பயன்படுத்தப்படுகிறது, இது வெளிப்படையாக வேறு வெளியிலிருந்து மற்றும் வெளியிலிருந்து நிலையான அலுவல்மிக்க தேவைகளை நிறைவு செய்கிறது. இந்த வடிவமைப்பு எளியது மற்றும் செலவு குறைந்தது, இது அலுவல்மிக்க வயதியாக்கம் அல்லது சூழல் மாற்றங்கள் போன்ற பிரச்சினைகள் இல்லை. இருந்தாலும், வளிமண்டலத்தின் அலுவல்மிக்க திறன் சூழல் காரணங்களினால் மிகவும் பாதிக்கப்படுகிறது. கடுமையான சூழல்களில், என்னும் உயர் உயரம், அதிக ஆங்காரத்து அல்லது பொருள் மாற்றங்கள் போன்ற இடங்களில், அலுவல்மிக்க தூரத்தை உயர்த்தி செயல்படுத்துவது தேவைப்படுகிறது தேவையான திறனை உறுதி செய்ய.
