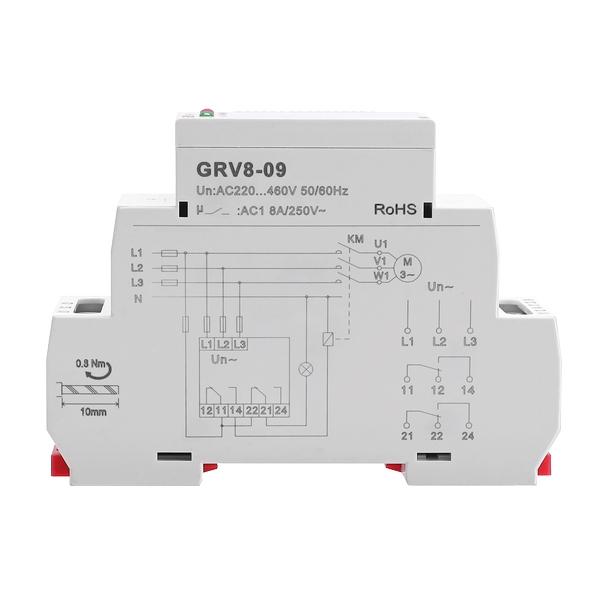

3 vaiheen jännitekäyttö GRV8 -09/10

GRV8-09/10-sarja on ammattimaista kolmifasuaista jännitteenseurantarele, joka käyttää todellisen RMS-mittaus tekniikkaa kolmifaseen sähköverkon jännitteen tarkkaan seuraamiseen. Tämä tuote on soveltuva eri jännitestandardien tilanteisiin ympäri maailmaa. Reaaliaikainen jännitesuojamekanismi estää tehokkaasti laitteiden vikaantumisriskejä epänormaalien jännitteiden vuoksi ja varmistaa sähköjärjestelmän vakauden.

GRV8-09/10 kolmijännitteeseurantarelen etuja:
1. Maailmanlaajuinen jänniteyhteensopivuus: 8 jänniteastetta kattavat kaikki skenaariot, vähentäen ulkomaisiin projekteihin sopeutumiskustannuksia.
2. Teollisuudenluokan luotettavuus: Todellisen RMS-mittaus tekniikka takaa mittaus tarkkuuden monimutkaisissa työolosuhteissa.
3. Tehokas operaatio- ja huolto tuki: LED-tilaindikaattorit ja kompakti suunnittelu yksinkertaistavat asennus- ja huoltoprosesseja.
4. Useita suoja mekanismeja: integroitu ylijännite-, alijännite-, vaiheen puuttuminen- ja vaiheen kääntymissuoja.
GRV8-09/10 kolmijännitteeseurantarelen ominaisuudet:
1. Korkeatarkkuuden todellisen tehokkaimman arvon mittaaminen
Käyttäen True RMS-algoritmia, se on vahvasti harmonisten häiriöiden vastustava, mittaus tarkkuus ≤ 1%, ja tiedon luotettavuus monimutkaisissa sähköverkoissa.
2. Laaja jännite sopeutettu suunnittelu
Tukee 8 säädettävää jännite astetta (100V~690V), yhteensopiva maailmanlaajuisesti teollisuuden jännite standardien kanssa, eikä vaadi lisämoduuleja.
3. Joustava johto konfigurointi
Tarjoamme kolmifaseen kolmen johto (3L) ja kolmifaseen neljä johto (4L) -spesifikaatiot eri jakelujärjestelmien rakenneihin sopeutukseen.
4. Visuaalinen tilan indikaattori
Sisäänrakennetut moniväriset LED-indikaattorit, reaaliaikainen relen tilan näyttö (normaali/ylijännite/alijännite/vaiheen puuttuminen), nopea vianmääritys.
5. Kompakti teollisuussuunnittelu
Leveys vain 36mm, tukee 35mm-standardin raide asennusta, säästää ohjauskabinetin tilaa ja sopii tiheässä integraatiotilanteessa.
GRV8-09/10 kolmijännitteeseurantarelen sovellukset:
1. Matkallisten laitteiden jännite seuranta
Tarjoa jännite yhteyden tilan seuranta ja ohjaussuoja matkallisia laitteita, kuten rakennustyökoneita, maatalouskoneita, jäähdytyskuljetus ajoneuvoja jne.
2. Käänteisen toiminnan onnettomuussuoja
Reaaliaikainen vaiheen järjestyksen poikkeaman havaitseminen, estää mekaanisen vaurion tai turvallisuusongelman sähkömoottoreissa sähkövirran kääntymisen vuoksi.
3. Kaksijännite automaattinen vaihtosysteemi
Käytetty normaalin sähkölähteen ja hätäsähkölähteen välisen automaattisen vaihtokontrollin, varmista kriittisten kuormien jatkuvaa toimintaa.
4. Sähkölaitevaiheen puuttumissuoja
Seuraa kolmifaseen jännitteen täydellisyyttä ja katkaisee nopeasti sähkövirran vaiheen puuttuessa välttääksesi moottorin palamisen ja tuotantolinjan pysähtymisen.

Tekniset parametrit	M460	M265
Toiminto	Kolmifaseen jännitteen seuranta
Seurantatermit	L1-L2-L3	L1-L2-L3-N
Jännitelähdetermit	L1-L2-L3	L1-L2-L3-N
Jänniterävyys	220-230-240-380-400-415-440-460(P-P)	127-132-138-220-230-240-254-265(P-N)
Valmisteverkon taajuus	45Hz-65Hz
Mittausalue	176V-552V	101V-318V
Kynnysarvo jännitteen säätö	2%-20% valitusta Un
Epätasapainon kynnysarvon säätö	5%-15%
Hystereesi	2%
Vaiheen puuttumisarvo	70% valitusta Un	70% valitusta Un
Aikaviive	Säädettävä 0.1s-10s,10%
Mittausvirhe	≤1%
Käynnistysviive virran otossa	Säädettävä 0.1s-10s,10%
Konb asetus tarkkuus	10% mittakaavan arvosta
Jännitelähde indikaattori	vihreä LED
Ulostulo indikaattori	punainen LED
Ulostulo	2×SPDT
