Om anvendelsen av ringhovedenheter i bystrømnett

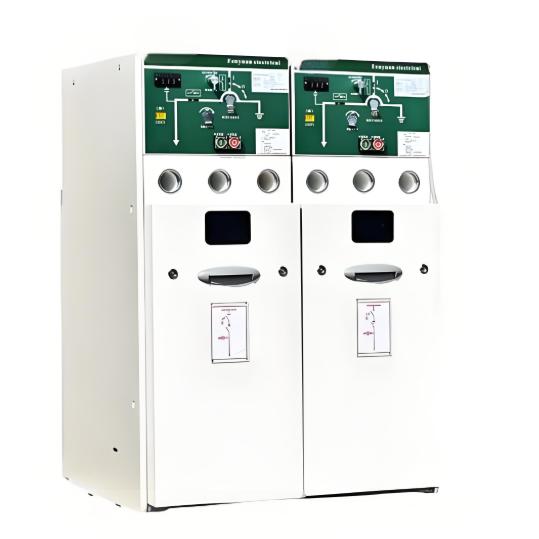

Med det kontinuerlige utviklingen og fremgangen i samfunnet har det oppstått betydelige endringer i byens kraftnett, som har ført til at mange tette elektriske belastningsområder er oppstått. Tradisjonelle strømleveransemetoder kan knapt møte behovene for byutvikling. Dermed har mer avansert og praktisk elektrisk utstyr – Ring Main Unit (RMU), også kjent som en kompakt utendørs skiftestasjon – oppstått. Det tilbyr fordeler som liten arealbruk, fleksibel konfigurasjon, høy strømleveranse pålitelighet, kort installasjons- og justeringstid, samt lav kostnad.

Systemfunksjoner og -struktur

Prinsipp for Ring Main Units

En Ring Main Unit er et generelt navn for belastningsskruer og kombinasjon enhetskabinetter brukt i ringforsyningsenheter. Ved å benytte moderne elektronikk- og sensor-teknologi, integreres enheter som skruer, sirkuitbrytere, belastningsskruer, koblingsapparater og måleenheter i én enhet. Dette gjør det mulig å integrere og montere primære og sekundære systemer i bynett, noe som gjør overvåking, beskyttelse, styring og måling av kraftutstyr mulig, dermed optimaliserer forvaltning og forbedrer driftsnivå og pålitelighet i nettet.

Systemfunksjoner

• Modulære operasjonsfunksjoner: Modulære enheter er etablert, inkludert sirkuitbryterenheter, fusesammensetninger med belastningsskruer, og belastningsskrueenheter. Inne i belastningsskruer finnes tre-posisjonsskruer som kombinerer funksjonene for å slå på/slå av, isolere, og jorde i en struktur, utstyrt med låselementer for å effektivt forhindre feiloperasjoner som jording under belastning eller slå på til en jordet sirkuit. Det finnes også strukturer som kombinerer to-posisjonsskruer (slå på/slå av og isolasjon) med en uavhengig jordeskru.

• Modulær miljøtilpasning: Avhengig av driftsbehov, kan interne komponenter som varme, kjøling, fjernfuktigering og ventilasjonsenheter bli fleksibelt kombinert inni kabinetten.

• Modulær kabelforbindelse: Kabelplugg inneholder silikongummi forhåndsformet typer og andre former, velgbar basert på ulike situasjoner.

• Modulære låselementer: Elektromagnetiske låser brukt sammen med spenningsindikatorer, i tillegg til ulike mekaniske låselementer, sikrer sikkerhet og pålitelighet.

Fordelningsnett-struktur og -oppsett

Som utstyr for mottak og distribusjon av elektrisk energi, kan RMUs designes etter lokalitetens betingelser og fleksibelt kobles i ulike skjemaer for å fullføre ulike distribusjonstasker. De kan også fungere som automatiske skiftestyringsutstyr på distribusjonslinjer eller som komponenter i byringforsyningsystemer.

Valg av RMUs og praktisk bruk

Elektriske kablingsmetoder for RMUs

RMUs består av belastningsskrueutstyr og kombinasjon apparatshus, med modulær elektrisk kabling og operasjonsfunksjoner. Elektriske kablingsmetoder for RMUs lar seg fleksibelt kombinere etter ulike sirkuitbehov, noe som gjør ringforsyningsfunksjoner med ulike funksjoner og elektrisk energidistribusjon mulig.

Valg av RMUs

RMU-modeller er mangfoldige, og deres funksjoner varierer. Deres primære rolle er mottak og distribusjon av elektrisk energi, anvendelig for dobbel strømforsyning i ring og terminalforsyning. RMUs kobler til kabelhovedlinjer og grenlinjer gjennom inngang og utgangsterminaler. Dobbeltstrømsbelastningsskruer gir ringforsyning. RMUs med fusesikring, brukt i direkteforsyning transformerfeeder-sirkuit, kan hindre feilspreiding av tripping. Høyspenningsmåleenheter kan overvåke energidistribusjon i ringsirkuitet.

Hvis RMUs blir brukt i automatiserte linjer, kan enheter med "Fire Fjerne" funksjoner (Fernstyring, Fernmåling, Fernindikasjon, Fernjustering) konfigureres. Dette består av primært utstyr (sirkuitbrytere, belastningsskruer, etc.) og sekundært utstyr som beskyttelsesenheter, strømforsyninger, overvåkningssystemer og automatiseringsprogramvare. Hver RMU eller skruenhet er utstyrt med en Fernterminalenhet (RTU) koblet til hovedkontrollmaskinen gjennom kommunikasjonsgränssnitt og transmisjonslinjer (f.eks. fiber eller kommunikasjonskabler). Dette lar RMU raskt automatisk oppdage linjefeil, automatisk isolere feilende del, og automatisk gjenopprette strøm til ikke-feilende områder. Anvendelser i bykraftnett kan velge RMUs med tilsvarende funksjoner for rimelig kombinasjon basert på faktiske behov på ulike nivåer.

Praktisk bruk

I de siste årene har Changchun-området bredt ut RMUs i sin distribusjonsnett, noe som gjør bykraftnetts energidistribusjon mer fleksibel. I begynnelsen av 20XX, foretok Changchun kommune utvidelse og ombygging av Changchun Jernbanestasjon. Fire nærliggende luftledninger måtte konverteres til kablede ledninger.

Basert på den faktiske lokalitetsituasjonen, var linjene som trengte ombygging, komplekse: Liangshi-linjen trengte kobling med Dongguang-linjen, og Kaixuan-linjen trengte kobling med Shengli-linjen. Det var mange, spredte grener og direkteforsyning kunder, noe som gjorde lokaliteten godt egnet for å bruke RMUs for strømforsyning. For det første ble RMUs med måleenheter valgt for å oppnå kobling og måling av linjene. For det andre ble fire RMUs valgt og brukt på linjene for å oppnå strømforsyningfunksjonen. RMUs ble installert ifølge designkrav. Etter at kableggningen var fullført, ble kabelterminaler laget og koblet til RMUs.

Strukturdiagram for distribusjonsnett etter ombygging

Strømforsyning metoden ved hjelp av RMUs kan forhindre strømnedsatt på hovedlinjen forårsaket av feil på kundesiden, reduserer nedbrytningsområdet og forbedrer strømforsyning pålitelighet. Hvis det oppstår en feil på belastningsiden av en RMU, vil fusen brenne, og den tilsvarende belastningsskruen vil trippe, skille den feilende linjen fra hovedlinjen uten å påvirke drift av hovedringnettet. Etter at feilen er ryddet, kan belastningsskruen lukkes for å gjenopprette strøm. Dette forenkler nedbrytningsvedlikehold; operasjoner kan utføres direkte på RMU ved å åpne den tilsvarende belastningsskruen for å deaktivere den spesifikke linjen for vedlikehold, mens andre linjesegmenter fortsetter normal strømforsyning, dermed minimere nedbrytningsområdet og forbedre strømforsyning pålitelighet.

RMU vedlikehold

Det modulære designet av RMUs, spesielt gassisolerte skruer som er et helt lukket system hvor alle levende deler og skruer er forseglet inne i kabinetten, betyr at hele skruutstyret er ubetrokket av eksterne forhold. Dette sikrer driftsrelativitet og personell sikkerhet, gjør driftsfritt skruoperasjon mulig. Hvis lynnedslagsbeskyttere er installert, bør forebyggende tester gjennomføres årlig.

Bruken av Ring Main Units i bykraftnett ikke bare bringer ny vitalitet til utviklingen av bynett og gjør strømforsyning mer fleksibel, men vil også spille en stadig større rolle i fremtidige bystrømforsyningssystemer.
