Componentes Principales de un Transformador – Principio de Funcionamiento Fallos y Fenómenos del Relé de Gas

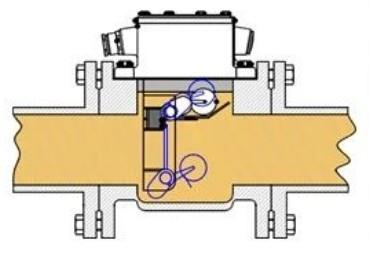

Acumulación de gas: Existe gas libre en el aceite del transformador. Respuesta: El gas en el líquido asciende y se acumula en el relé Buchholz, comprimiendo el aceite del transformador. A medida que el nivel de líquido desciende, el flotador también desciende. El movimiento del flotador acciona un elemento de conmutación (contacto magnético), lo que desencadena una señal de alarma. Sin embargo, el flotador no se ve afectado, porque cierta cantidad de gas puede fluir a través del tubo hacia la cámara de almacenamiento.

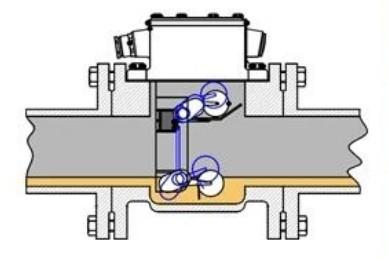

Falla: Debido a una fuga que provoca la pérdida de aceite del transformador. Respuesta: A medida que el nivel de líquido desciende, el flotador desciende simultáneamente, en ese punto se emite una señal de alarma. A medida que el líquido continúa perdiéndose, la cámara de almacenamiento, las tuberías y el relé Buchholz se vacían. Con una mayor disminución del nivel de líquido, el flotador inferior desciende. El movimiento del flotador acciona un elemento de conmutación, desconectando así el suministro de energía del transformador.

Falla: Debido a un evento repentino e inesperado, se genera una onda de presión que se dirige hacia la cámara de almacenamiento. Respuesta: La onda de presión impacta el deflector instalado en el líquido en flujo. Si la velocidad de flujo de la onda de presión supera la sensibilidad de operación del deflector, este se mueve en la dirección de la onda de presión, activando así el elemento de conmutación. Como resultado, el transformador se desconecta.
