क्यों VCB सर्किट ब्रेकर का उपयोग HV प्रसार में किया जाता है, और नहीं ACB?

वायु सर्किट ब्रेकर (ACB) क्या है?

वायु सर्किट ब्रेकर (ACB) एक विशिष्ट प्रकार का सर्किट ब्रेकर है। यह विद्युत चाप को नष्ट करने के लिए हवा का माध्यम उपयोग करता है। ACB का मुख्य कार्य विद्युत परिपथों को ओवरलोड, शॉर्ट-सर्किट और अन्य दोष स्थितियों से सुरक्षित रखना है। ACBs का व्यापक रूप से कम-वोल्टेज और उच्च-वोल्टेज विद्युत प्रणालियों में उपयोग किया जाता है। वे अपनी भरोसेमंद प्रदर्शन और सरल संरक्षण की सुविधा के लिए प्रसिद्ध हैं, जिससे उन्हें कई विद्युत संस्थापनों में लोकप्रिय बनाता है।

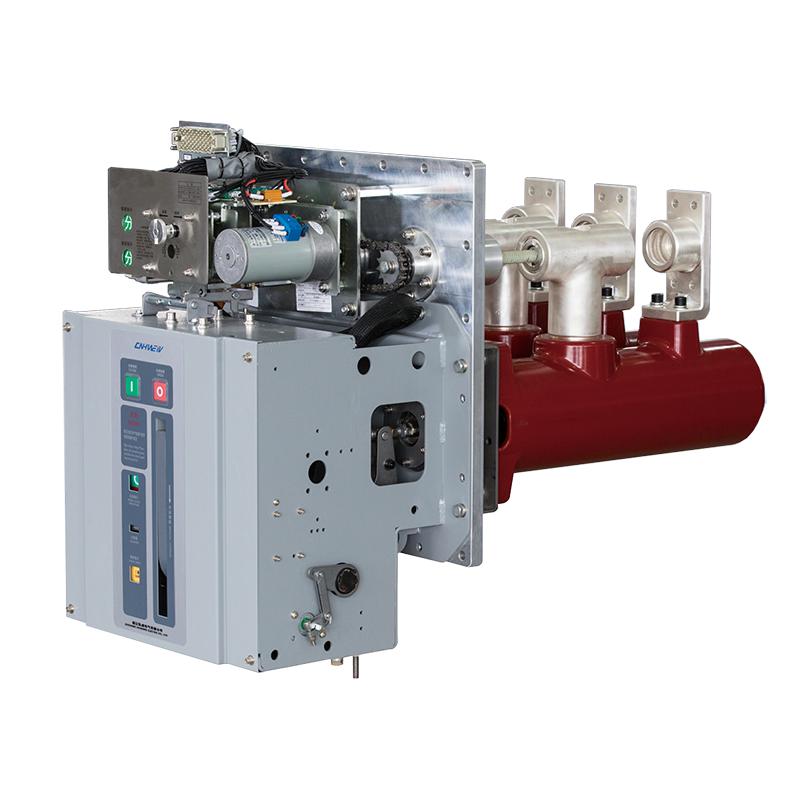

वैक्यूम सर्किट ब्रेकर (VCB) क्या है?

वैक्यूम सर्किट ब्रेकर (VCB) एक अन्य प्रकार का सर्किट ब्रेकर है। यह विद्युत चाप को नष्ट करने के लिए वैक्यूम वातावरण का उपयोग करता है। ACBs की तरह, VCBs भी विद्युत परिपथों को ओवरलोड, शॉर्ट-सर्किट और अन्य दोषों से सुरक्षित करने के लिए डिज़ाइन किए गए हैं। VCBs अपनी उच्च ब्रेकिंग क्षमता के लिए प्रसिद्ध हैं, जो उन्हें बड़े दोष धाराओं को प्रभावी ढंग से संभालने में सक्षम बनाती है। वे छोटे आकार के होते हैं, जो स्थान सीमित स्थापनाओं के लिए लाभदायक हैं। इसके अलावा, वे निर्देशन-मुक्त संचालन प्रदान करते हैं, जिससे लंबे समय तक की रखरखाव की आवश्यकताएं कम हो जाती हैं। VCBs का व्यापक रूप से मध्य-वोल्टेज विद्युत अनुप्रयोगों में उपयोग किया जाता है।

VCBs और ACBs की तुलना

निम्नलिखित तुलना तालिका वायु सर्किट ब्रेकर (ACBs) और वैक्यूम सर्किट ब्रेकर (VCBs) की मुख्य विशेषताओं को रेखांकित करती है, जो विद्युत प्रणाली डिजाइन और चयन में उनके अंतर और समानताओं को स्पष्ट रूप से समझने में मदद करती है।

उच्च-वोल्टेज (HV) प्रसारण प्रणालियों में VCBs का उपयोग ACBs के बजाय क्यों अधिक होता है?

उच्च-वोल्टेज प्रसारण लाइनों, ऊर्जा संयंत्रों, उप-स्टेशनों और सामान्य ऊर्जा प्रणालियों में वैक्यूम सर्किट ब्रेकर (VCBs) को वायु सर्किट ब्रेकर (ACBs) की तुलना में पसंद किया जाता है, कई मजबूत कारणों से:

उच्च डाइएलेक्ट्रिक शक्ति

VCBs की डाइएलेक्ट्रिक शक्ति ACBs की तुलना में बहुत अधिक होती है। यह विशेषता उन्हें दोष धाराओं को असाधारण कार्यक्षमता से रोकने में सक्षम बनाती है, विशेष रूप से उच्च-वोल्टेज अनुप्रयोगों में चाप और विद्युत विघटन के जोखिम को कम करती है। उनकी उत्कृष्ट डाइएलेक्ट्रिक गुणवत्ता उच्च विद्युत तनाव के तहत विश्वसनीय संचालन की सुनिश्चितता देती है, जो उच्च-वोल्टेज प्रणाली की संपूर्णता की सुरक्षा करती है।

कम रखरखाव और लंबा सेवा जीवन

VCBs का एक प्रमुख लाभ उनके कम रखरखाव की आवश्यकताएं हैं, जो ACBs की तुलना में कम होती हैं। VCBs में कम गतिशील भाग होते हैं, जिससे ACBs में आवश्यक नियमित सफाई और रिप्लेसमेंट की आवश्यकता वाले चाप चूटों जैसे घटकों की आवश्यकता नहीं होती। ACBs के विपरीत, VCBs को तेल, गैस या अन्य पदार्थों को फिल करने की आवश्यकता नहीं होती। VCBs के आंतरिक घटक गीलापन और हवा से संरक्षित रहते हैं, जिससे उन्हें पहनावे और रोग से सुरक्षा मिलती है। यह सुरक्षा VCBs के समग्र सेवा जीवन को बढ़ाती है, लंबे समय तक डाउनटाइम और रखरखाव की लागत को कम करती है।

तेज संचालन

उच्च-वोल्टेज प्रसारण प्रणालियों में, दोषों को तेजी से अलग करने की क्षमता महंगे उपकरणों की क्षति से बचाने और प्रणाली की स्थिरता बनाए रखने के लिए महत्वपूर्ण होती है। VCBs का संचालन समय ACBs की तुलना में बहुत तेज होता है। उनकी तेज प्रतिक्रिया ग्रिड के दोषपूर्ण भागों को तुरंत अलग करने की अनुमति देती है, जिससे दोषों का प्रभाव कम होता है और ऊर्जा प्रणाली की समग्र विश्वसनीयता में सुधार होता है।

संक्षिप्त आकार और कम लागत

VCBs का डिजाइन ACBs की तुलना में अधिक संक्षिप्त होता है, जिससे उन्हें उच्च-वोल्टेज स्विचगियर में स्थापन करने के लिए आदर्श विकल्प बनाता है, जहाँ स्थान अक्सर सीमित होता है। उनका छोटा फुटप्रिंट सीमित कैबिनेट स्थान का अधिक कुशल उपयोग संभव बनाता है, जिससे घनत्व अधिक और स्थान-ऑप्टिमाइज्ड विद्युत संस्थापनों का निर्माण संभव होता है। इसके अलावा, उनके संक्षिप्त डिजाइन और कम सामग्री की आवश्यकताओं के कारण, VCBs की संचालन लागत ACBs की तुलना में कम होती है। यह स्थान-बचाता और लागत-कुशल संयोजन VCBs को उच्च-वोल्टेज अनुप्रयोगों के लिए आकर्षक विकल्प बनाता है।

लागत-कुशलता

कम ऊर्जा उपभोग, घटित होने वाली गर्मी और शोर की कमी, संक्षिप्त आकार, और कम सामग्री की आवश्यकता के कारण, वैक्यूम सर्किट ब्रेकर (VCBs) वायु सर्किट ब्रेकर (ACBs) की तुलना में कम संचालन लागत होती है। यह आर्थिक लाभ VCBs को लंबे समय के ऊर्जा प्रणाली प्रबंधन के लिए अधिक आकर्षक विकल्प बनाता है, क्योंकि वे ऊर्जा की व्यर्थ खपत को कम करते हैं और उपकरणों के रखरखाव और संचालन से संबंधित खर्च को कम करते हैं।

विश्वसनीयता और पर्यावरण सद्भाव

VCBs वायु सर्किट ब्रेकर (ACBs) की तुलना में सुरक्षा और विश्वसनीयता में बेहतर प्रदर्शन करते हैं। ACBs के विपरीत, जो संपर्कों के खुलने और बंद होने के समय चिंगारियों और आग का खतरा पैदा कर सकते हैं, VCBs वैक्यूम वातावरण में संचालित होते हैं। यह ऐसी खतरनाक घटनाओं की संभावना को रोकता है, जिससे एक सुरक्षित विद्युत प्रणाली प्रदान की जाती है। इसके अलावा, VCBs मेकेनिकल विफलताओं के लिए कम संवेदनशील होते हैं। उनकी मजबूत डिजाइन और कम गतिशील भाग विक्षेपण की कम संभावना देते हैं, जो समग्र सेवा जीवन और अविच्छिन्न संचालन को सुनिश्चित करते हैं।

पर्यावरणीय दृष्टिकोण से, VCBs चाप-निरोधन प्रक्रिया के दौरान उत्कृष्ट होते हैं। वे प्रदूषण उत्पन्न नहीं करते और वायुमंडल में हानिकारक गैसों का उत्सर्जन नहीं करते, जिससे वे ऊर्जा प्रसारण और वितरण के लिए एक अधिक पर्यावरण-अनुकूल विकल्प बन जाते हैं। यह पर्यावरण-सचेत संचालन आधुनिक टिकाऊता लक्ष्यों के साथ एकरस होता है और विद्युत बुनियादी ढांचे के पारिस्थितिकीय छाप को कम करता है।

सारांश में, VCBs की उत्कृष्ट प्रदर्शन, बढ़ी हुई विश्वसनीयता और कम रखरखाव की आवश्यकताओं का संयोजन उन्हें उच्च-वोल्टेज प्रसारण प्रणालियों के लिए पसंदीदा विकल्प बनाता है। इन महत्वपूर्ण ऊर्जा नेटवर्कों की उच्च मांगों को पूरा करने की उनकी क्षमता, साथ ही आर्थिक और पर्यावरणीय लाभों की पेशकश विद्युत उद्योग में उनके महत्व को मजबूत करती है।
