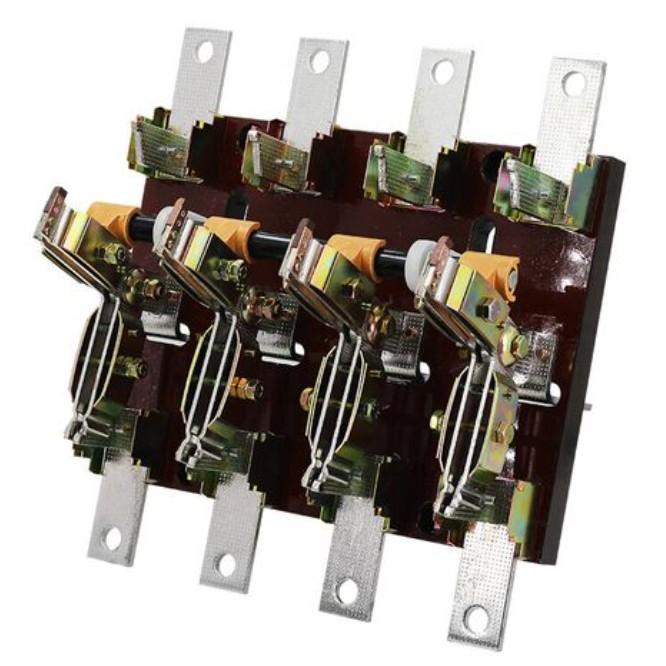

絶縁スイッチの設置要件絶縁スイッチを設置する前に、徹底的な目視検査を行う必要があります。主なチェック項目は以下の通りです。(1) 絶縁スイッチの型番と仕様が設計要求に一致していることを確認します。(2) すべての部品に損傷がないか確認し、ブレードや接触部に変形がないかチェックします。変形が見つかった場合は修正が必要です。(3) 可動ブレードと接触部の接触状態を確認します。接触部やブレードに銅酸化物が付着している場合は、それを清掃しなければなりません。(4) 1000 Vまたは2500 Vのメガオーム計を使用して絶縁抵抗を測定します。測定された絶縁抵抗は指定された要件を満たしている必要があります。絶縁スイッチの本体、操作機構、操作棒が完全に組み立てられた後、慎重な調整が必要です。以下の点を確認します。 操作ハンドルが正しい位置に達していること。 可動ブレードと接触部も正しい位置に達していること。 三極絶縁スイッチの場合、全ての三極が同期して動作すること—つまり、同時に開閉すること。絶縁スイッチが開位置にある場合、ブレードの開き角度はメーカーの仕様に準拠し、開いたギャップ間で十分な絶縁強度
