Descrizione del prodotto

I contattori CA della serie RDC6 sono utilizzati principalmente in circuiti con corrente alternata a 50Hz (o 60Hz), con tensione di lavoro nominale fino a 660V e corrente di lavoro nominale fino a 95A, per la connessione e disconnessione a distanza dei circuiti. Possono essere collegati direttamente con i relè termici della serie RDR6 per formare un avviatore elettromagnetico che protegge il circuito da possibili sovraccarichi durante l'operazione. Il contattore può anche essere assemblato con gruppi di contatti ausiliari a blocchi, testa di ritardo ad aria, meccanismo di interblocco meccanico e altri accessori per formare un contattore a ritardo, un contattore reversibile e un avviatore a stella-triangolo. Il prodotto è conforme a: GB/T 14048.4 IEC60947-4-1 e altre norme.

Condizioni operative normali e condizioni di installazione

• Temperatura dell'aria ambiente: -5°C - +40°C, con il valore medio entro 24 ore non superiore a +35°C;

• Altitudine: Non superiore a 2000m.

• Condizioni atmosferiche: Quando la temperatura massima è +40°C, l'umidità relativa dell'aria non deve superare il 50%; un'umidità relativa più elevata è consentita a temperature inferiori, ad esempio, raggiungendo il 90% a +20°C. Si devono prendere misure speciali per la condensa occasionalmente causata dai cambiamenti di temperatura.

• Grado di inquinamento: Classe 3.

• Categoria di installazione: Categoria III

• Posizione di installazione: L'inclinazione della superficie di montaggio del contattore rispetto al piano verticale non deve superare ±5°.

• Scosse e vibrazioni: Il prodotto deve essere installato e utilizzato in un luogo privo di scosse, urti e vibrazioni significativi.

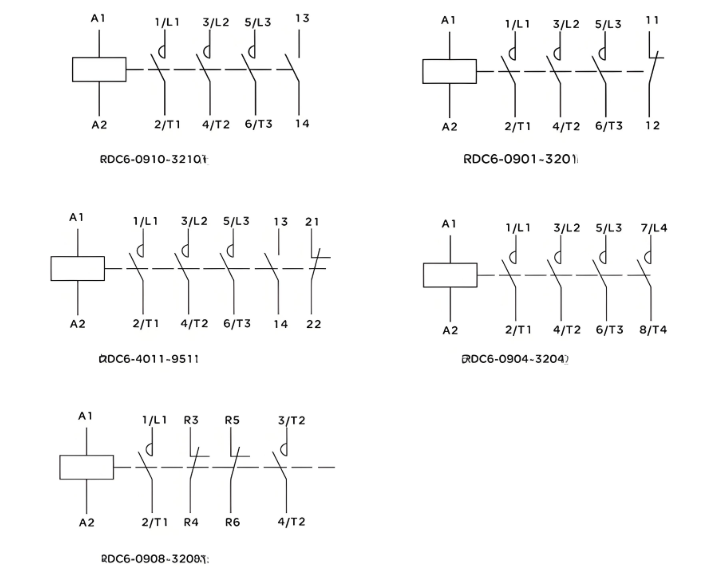

Schema di cablaggio
