| Marca | HK Electrical |
| Numero modello | CV Serie 1140V/300A Contattore a Vuoto a Bassa Tensione |
| corrente nominale | 300A |
| frequenza nominale | 50/60Hz |
| Serie | CV |
Il prodotto ha un design più compatto, rendendolo adatto per apparecchiature con requisiti spaziali rigorosi come scavatrici, tagliatori e quadri di comando di alta gamma. Oltre a soddisfare i nuovi requisiti di potenza, il contattore a vuoto 1140V/300A presenta una lunga durata e alta affidabilità.
Caratteristiche
Design compatto per applicazioni con limiti spaziali: Vanta una struttura compatta ottimizzata, ideale per l'installazione in apparecchiature con spazio limitato come scavatrici, tagliatori e quadri di comando di alta gamma, dove l'efficienza spaziale è critica.
Gestione di alta potenza con valori nominali 1140V/300A: Progettato specificamente per soddisfare i requisiti di tensione 1140V e corrente 300A, garantendo un funzionamento stabile nei sistemi di potenza a bassa tensione, particolarmente adatto per ambienti industriali con esigenze di potenza elevate.
Lunga durata e prestazioni affidabili: Utilizza tecnologia avanzata di spegnimento dell'arco al vuoto, minimizzando l'usura dei contatti e consentendo un elevato numero di operazioni (solitamente oltre 100.000 cicli meccanici). La costruzione robusta garantisce prestazioni costanti anche in condizioni avverse con polvere, vibrazioni o fluttuazioni di temperatura.
Funzionalità di sicurezza migliorate: Incorpora diversi meccanismi di protezione, inclusa la protezione contro sovraccarichi e resistenza ai cortocircuiti, prevenendo rischi elettrici. Il design dell'interruttore al vuoto elimina i rischi di fuoriuscita dell'arco, migliorando la sicurezza operativa in ambienti esplosivi o infiammabili come le miniere di carbone.

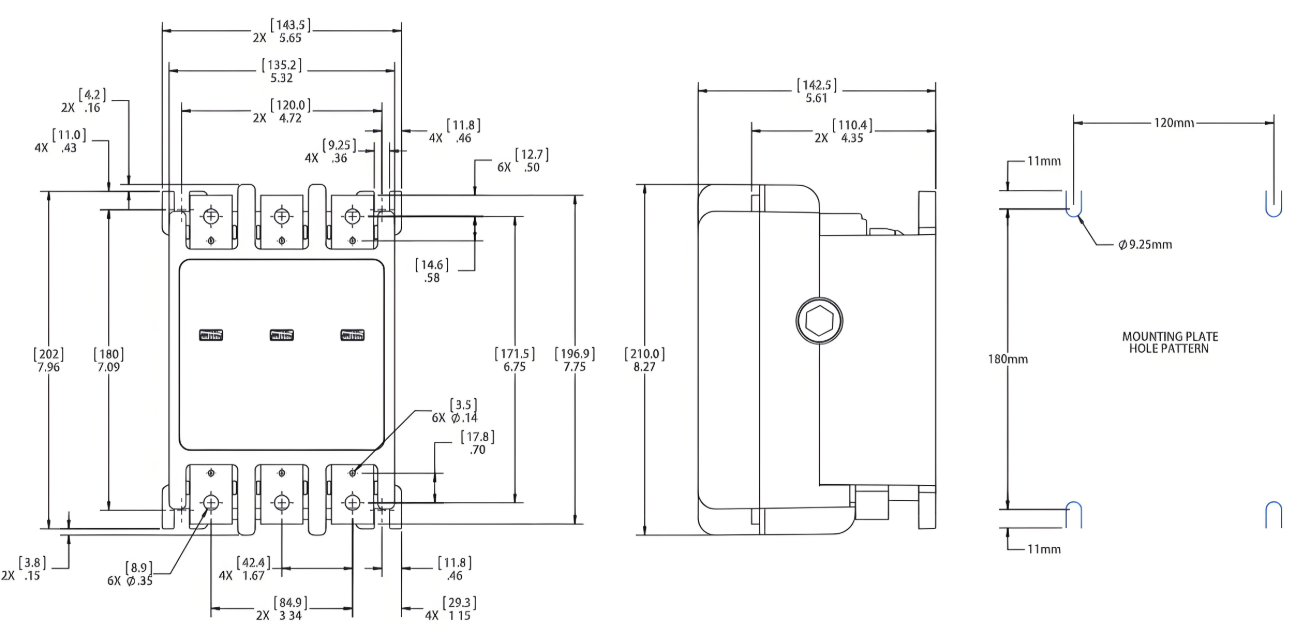

Compatibilità ampia e facile integrazione: Compatibile con vari sistemi di controllo (opzioni di tensione di controllo AC/DC disponibili) e può essere integrato senza problemi nelle configurazioni esistenti di quadri di comando a bassa tensione. Le dimensioni standardizzate semplificano i processi di installazione e sostituzione.
Specifiche
| Foglio dati 1.14kV, 300 Amp | ||
| Numero di parte CV 77U033A12 | ||
| IEC 60947-4-1, UL508, CSA22.2 | ||
| Parametri nominali | ||
| Tensione nominale | 1.14kV | |
| Tensione d'impatto nominale | 8kV | |
| Corrente nominale AC1 | AC1 a 40℃ = 330 A | |
| AC1 a 60℃ = 300 A | ||
| Potenza nominale (carico induttivo) sotto carico AC F.P. = 0,95 (a 60℃) | ||
| 230 V | 73kW | |
| 400 V | 197kW | |
| 500 V | 246kW | |
| 690 V | 340kW | |
| 1000 V | 492kW | |
| AC-3 | ||
| Corrente nominale AC3 1.14kV | 300 A | |
| I parametri nominali del motore gabbia sono 50 e 60 Hz 1.14kV | 428kW | |
| Il carico termico capacitivo resiste alla corrente per 10 secondi per un breve periodo | 2400 A | |
| Frequenza nominale | 50 - 60 Hz | |
| Capacità di connessione | 3.000A | |
| Capacità di interruzione | 2.400A | |
| Resistenza dielettrica | 6Kv - 1 Min. Interruttore | |
| Corrente di interruzione | 3.4kA | |
| Corrente sostenuta per un breve periodo | 1 secondo | 6.0kA |
| 10 secondi | 2.4kA | |
| Vita elettrica (AC3) | 1 milione di volte | |
| Frequenza di operazione | 600 volte / ora (ogni 6 secondi) | |
| Corrente sostenuta | 14KA / 50MSec | |
| Valutazioni dei parametri di controllo | ||
| Fluttuazioni di tensione | -30% a +25% - nell'intervallo di tensione | |
| Tensione di attrazione | 70% freddo 75% caldo o inferiore | |
| Tensione di rilascio | 70% o meno | |
| Contatti ausiliari - standard | 2NO & 2NC | |
| Contatti ausiliari - Codice opzionale - A22 | 4NO & 4NC | |
| Condizioni di applicazione | ||
| Installazione | Tutti i piani (solo contattori) | |
| Altitudine | 2000 metri | |
| Ambiente | Temperatura di stoccaggio | -55℃ ... +80℃ |
| Temperatura di funzionamento | *-40℃ ... +60℃ | |
| Nota: * significa che l'intero armadio può funzionare a -40 gradi perché l'intero armadio è dotato di un riscaldatore di serie. | ||
Grazie a un design compatto e ottimizzato, questo contattore da 1140V 300A si adatta perfettamente agli spazi ristretti delle fresatrici da miniera, delle cesatrici e dei quadri di distribuzione a bassa tensione di alta gamma.
L'avanzata estinzione dell'arco in vuoto elimina gli archi esposti, prevenendo i rischi di esplosione negli ambienti infiammabili delle miniere di carbone, garantendo al contempo resistenza a polvere e urti.
Sì. Supportando le opzioni di controllo AC/DC con dimensioni di montaggio standardizzate, consente un retrofit senza soluzione di continuità e un'installazione rapida nei quadri di bassa tensione.
