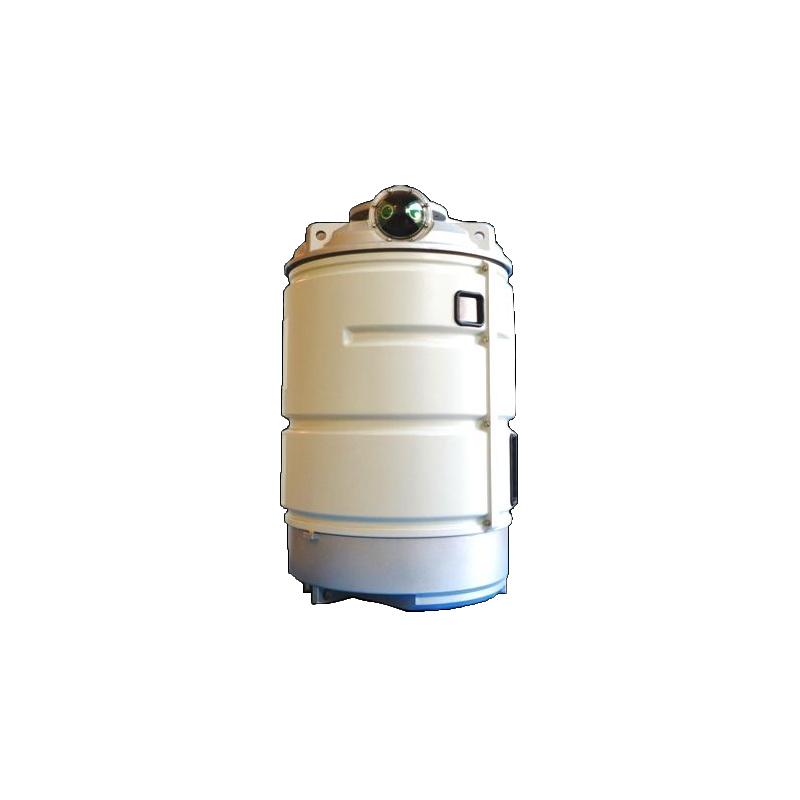

Meccanismo di funzionamento a molla idraulica CYD-8

I principali componenti idraulici dell'attuatore a disco a molla della serie CYD-8 includono molle a disco combinate, cilindri di lavoro, valvole di controllo, motori pompa olio, serbatoi di accumulo, interruttori di corsa, valvole di sicurezza, valvole di rilascio ad alta pressione, serbatoi di olio a bassa pressione, sedi di connessione e altri componenti; Utilizzando le molle a disco come componenti di accumulo, queste hanno eccellenti caratteristiche di forza, non sono influenzate dalla temperatura ambientale, immagazzinano grandi quantità di energia e presentano caratteristiche di forza regolari. La sua struttura adotta un design modulare integrato senza connessioni tubolari. Adottando un avanzato design di tenuta, sistemi di tenuta dinamica e statica avanzati e un sistema idraulico di smorzamento integrato, il sistema presenta alta pressione, struttura compatta, elevata potenza operativa, prestazioni stabili e affidabili. Principalmente adatto per interruttori GIS e a cassone ad alta tensione e alta corrente con livelli di tensione da 252kV a 1000KV.

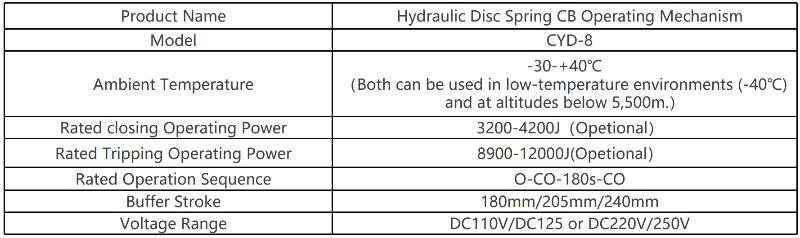

Parametri Tecnici del Prodotto
1. Corsa meccanismo 205 ± 1mm
2. Potenza nominale del motore: 1300W
3. Tempo spettrale 27ms ± 1ms
4. Tempo di chiusura 85 ± 5ms
5. Velocità di segmentazione 7.8 ± 0.5m/s
6. Velocità di chiusura 3.2-3.5m/s
7. Pressione d'olio di avviamento della pompa: 52.8 ± 2.5MPa
8. Pressione d'olio di arresto della pompa: 53.1 ± 2.5MPa
9. Pressione di apertura della valvola di sicurezza: 53.7 ± 2.5MPa
Scenari di applicazione
Generale: Interno/Esterno
Umidità dell'aria circostante: limite superiore +60 ℃, limite inferiore -30 ℃.
L'altitudine non deve superare i 3000m.
Pressione del vento non superiore a 700Pa (equivalente a una velocità del vento di 34m/s)
Assenza di rischi di incendio, esplosione, inquinamento grave, gas corrosivi o vibrazioni intense.
Speciale: personalizzabile secondo le esigenze effettive, come alta quota, temperature basse, caldo, umidità, ecc.
