Meccanismo di manovra a isolamento monofase CJ55

Il meccanismo di operazione a due stazioni CJ55 è un meccanismo che può realizzare l'isolamento lineare e angolare. Questo meccanismo ausiliario è adatto a un livello di tensione di 550KV. La struttura complessiva del meccanismo è semplice da assemblare, affidabile nella sua operatività e può rapidamente realizzare le operazioni di apertura e chiusura. Questo meccanismo dispone sia di funzioni manuali che elettriche e attualmente soddisfa i requisiti della funzione "controllo sequenziale a un tasto", della funzione di blocco meccanico e delle 18 contromisure proposte da Southern Power Grid e State Grid.

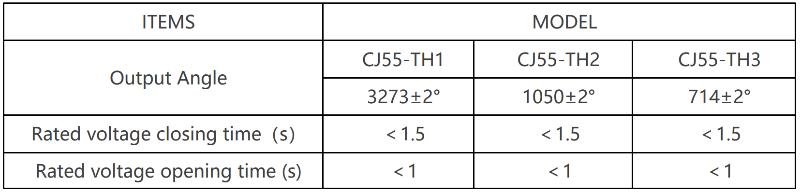

Parametri Tecnici del Prodotto
1. Gli angoli di uscita del meccanismo sono rispettivamente 3273 ± 2 °, 1050 ± 2 ° e 714 ± 2 °
2. Tempo di chiusura alla tensione nominale ＜ 1,5s
3. Tempo di apertura alla tensione nominale ＜ 1s
4. Forza di azionamento 60N-120N
Scenari di applicazione
Temperatura ambientale: -40~55 ℃; differenza di temperatura media giornaliera ≤ 35 ℃
Posizione di installazione: interno o esterno.
Umidità relativa: umidità media giornaliera ≤ 95%; l'umidità media mensile è ≤ 90%.
Livello di inquinamento atmosferico: non superiore al livello III in GB5582.
Resistenza sismica (accelerazione sismica): direzione orizzontale ≤ 0,3g; direzione verticale ≤ 0,15g.
Altitudine: ≤ 3000m.
Velocità del vento: ≤ 40m/s
Intensità solare: ≤ 0,1W/cm2
