Banche di condensatori a contenitore metallico serie ACUS-E

Panoramica

La serie E MECB di ACUS è costituita da un contenitore modulare compatto che combina componenti primari con attrezzature secondarie di controllo e protezione. Il sistema può essere configurato come fisso o commutato, con la banca commutata composta da uno o più passaggi, controllati automaticamente per migliorare il fattore di potenza.

La serie E MECB di ACUS è disponibile in una gamma di modelli ed è adatta per tensioni fino a 38 kV. È completamente assemblata e testata in fabbrica in un ambiente ISO 9001 e ISO 14001.

Il design della serie E MECB di ACUS fornisce una soluzione adatta per le utility di distribuzione elettrica, gli integratori di energia rinnovabile, ad esempio integratori di parchi eolici o solari, e grandi utenti industriali di energia, inclusi settori come estrazione mineraria, carta e pasta, chimico, petrochimico, plastica, cemento e industrie pesanti.

Modulo d'ingresso
● Barre di terminazione dei cavi in entrata
● Interruttore di isolamento/interruttore di terra
● Parafulguri
● Interruttori di circuito
● Trasformatori di protezione di tensione
● Trasformatori di corrente di linea
● Trasformatori di tensione di controllo
● Indicazione di linea sotto tensione

Modulo di potenza
● Condensatori
● Reattori di accensione, disaccordatura o filtro
● Fusibili HRC
● Contattori
● Interrottori di pressione
● Bastoncino di terra
● Interbloccaggi di sicurezza
● Luci
● Riscaldamenti
● Ventilatori di raffreddamento
● Termostati

Armadio di controllo
● Controller del fattore di potenza con comunicazione Modbus
● Chiavi di interblocco di sicurezza
● Relè di protezione contro sovracorrente/errore di terra
● Relè di protezione contro squilibrio
● Relè di protezione contro squilibrio/sovraccarico
● Relè di protezione contro sottotensione/sopratensione
● Commutazione locale/remota e manuale/automatica

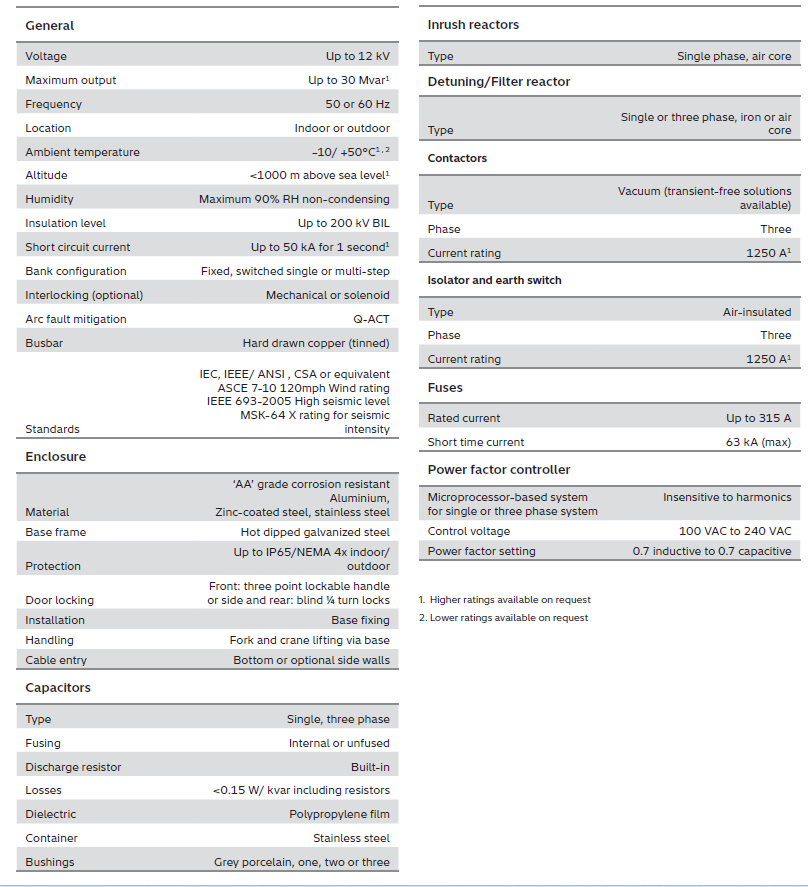

Parametri tecnologici
