Trasformatori: Vantaggi dell'Olio Isolante a Base Vegetale rispetto all'Olio Minerale

L'adozione di olio isolante vegetale come sostituto dell'olio minerale convenzionale nei trasformatori rappresenta un significativo progresso nella riduzione delle emissioni di carbonio e nel miglioramento della sicurezza degli apparecchiature elettriche. I vantaggi dell'olio isolante vegetale si manifestano principalmente in dimensioni chiave:

1. Resistenza al fuoco e alle esplosioni superiore (Sicurezza)

• Punto di fiammabilità ultra-elevato: il punto di fiammabilità dell'olio vegetale è solitamente superiore a 300°C (classificato come liquido isolante di classe K), mentre l'olio minerale convenzionale ha un punto di fiammabilità di circa 160°C.

• Valore applicativo: ciò elimina fondamentalmente il rischio di esplosione e incendio del trasformatore. Nella progettazione delle sottostazioni, permette una notevole riduzione dei margini di sicurezza antincendio tra le apparecchiature e può persino eliminare la necessità di sistemi idrici antincendio e pozzi di raccolta dell'olio. Questo lo rende particolarmente adatto per aree densamente popolate, sottostazioni sotterranee e applicazioni interne.

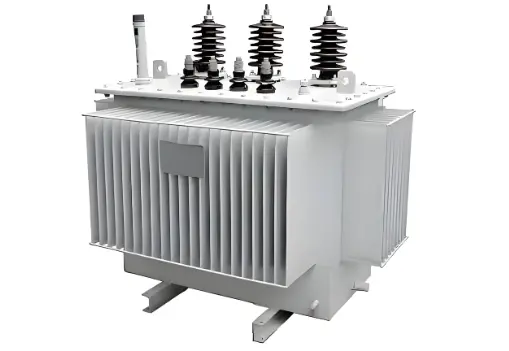

Vziman Serie SM Trasformatore distributivo trifase immerso in olio

2. Rallentamento significativo dell'invecchiamento dell'isolamento solido (Aumento della durata di vita)

• Capacità elevata di saturazione di umidità: l'olio vegetale ha una capacità di saturazione di umidità molto superiore all'olio minerale (circa dieci volte maggiore). Continua a "assorbire" l'umidità dalla carta isolante (carta kraft) nell'olio, mantenendo costantemente asciutta l'isolazione solida.

• Valore applicativo: l'invecchiamento della carta isolante è principalmente un processo di idrolisi guidato dall'umidità e dal calore. Mantenere l'asciuttezza rallenta significativamente la diminuzione del grado di polimerizzazione (DP) della carta. I test hanno dimostrato che, a temperature elevate, la durata di vita della carta isolante nei trasformatori riempiti con olio vegetale può essere estesa da 5 a 8 volte rispetto a quella nell'olio minerale.

3. Ottima amichevolezza ambientale e bassa impronta di carbonio (Vantaggi LCA)

• Biodegradabilità rapida e non tossicità: l'olio vegetale è derivato da colture agricole rinnovabili come soia e colza. Raggiunge una tasso di biodegradazione del 97% in 28 giorni in ambienti naturali ed è non tossico. Anche in caso di perdita, non causa contaminazione irreversibile del suolo o dell'acqua sotterranea.

• Valore applicativo: nella valutazione del ciclo di vita (LCA), l'impronta di carbonio dell'olio vegetale è molto inferiore a quella dell'olio minerale derivato dal petrolio, allineandosi perfettamente alla tendenza attuale verso la decarbonizzazione negli apparati di commutazione e nelle reti elettriche.

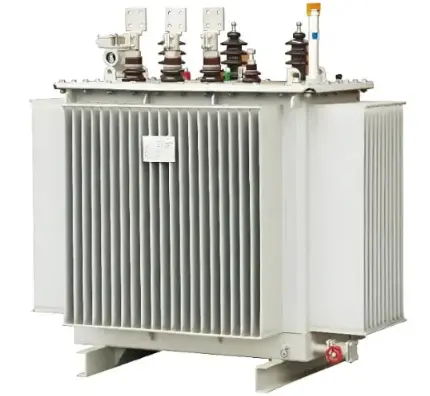

Vziman Serie SM Trasformatore distributivo trifase completamente sigillato immerso in olio

4. Capacità di sovraccarico migliorata e tolleranza alle alte temperature

• Tolleranza elevata alla temperatura del punto caldo: grazie al suo effetto protettivo sulla carta isolante e al suo punto di fiammabilità estremamente elevato, i trasformatori riempiti con olio vegetale possono essere progettati per consentire temperature massime del punto caldo più elevate (circa 10-15°C superiori ai sistemi con olio minerale).

• Valore applicativo: ciò significa che, per la stessa superficie del trasformatore, può essere gestita una maggiore capacità di sovraccarico di picco; alternativamente, per la stessa capacità nominale, il trasformatore può essere progettato in modo più compatto.

5. Progettazione strutturale e compatibilità processuale: i vantaggi intrinseci della Serie SM Vziman

Anche se l'olio vegetale offre significativi vantaggi, la sua suscettibilità all'ossidazione e la viscosità elevata richiedono soluzioni di progettazione specifiche. La Serie SM affronta questi problemi ingegneristici attraverso caratteristiche strutturali uniche:

• Costruzione completamente sigillata - Eliminazione dell'ossidazione:L'olio vegetale è soggetto all'ossidazione e alla polimerizzazione (gommosità) a temperature elevate. La Serie SM utilizza il riempimento a vuoto e un serbatoio ondulato completamente sigillato, isolando completamente l'olio dall'ossigeno e dall'umidità. Ciò elimina la causa radicale della degradazione ossidativa, garantendo un funzionamento senza manutenzione per tutta la durata di vita.
• Struttura di dissipazione del calore ottimizzata - Superamento della viscosità elevata:L'olio vegetale presenta una viscosità elevata a basse temperature, riducendo l'efficienza del trasferimento di calore convettivo. La Serie SM affronta questo problema attraverso condotti di olio ottimizzati e superfici di raffreddamento a onde ingrandite. Attraverso calcoli precisi di dinamica dei fluidi computazionali, si riduce efficacemente la resistenza al flusso, assicurando che l'aumento di temperatura in condizioni di avviamento a bassa temperatura e carichi pesanti sia pienamente conforme agli standard.
• Adattabilità a spazi compatti:La Serie SM riduce significativamente l'altezza dell'equipaggiamento e consente una configurazione flessibile delle onde per soddisfare requisiti di raffreddamento specifici. Questo la rende ideale per scenari compatti come la distribuzione sotterranea urbana e le sottostazioni a padiglione.
