Le Inerenti Limitazioni dei Due Principi di Interruzione Classici
Nell'evoluzione tecnologica degli interruttori a SF6, i tipi a soffiaggio e a auto-soffiaggio rappresentano due percorsi tecnici fondamentali, ciascuno con caratteristiche distinte e limitazioni inevitabili.
La logica centrale del tipo a soffiaggio è la "compressione meccanica" - il meccanismo operativo comprime il gas SF6 con una forza meccanica significativa, formando un getto di gas ad alta pressione al momento della separazione dei contatti per estinguere l'arco. I suoi vantaggi risiedono nella "rapida formazione della pressione e interruzione stabile e controllata delle correnti piccole", con un erosione dei contatti relativamente mite.

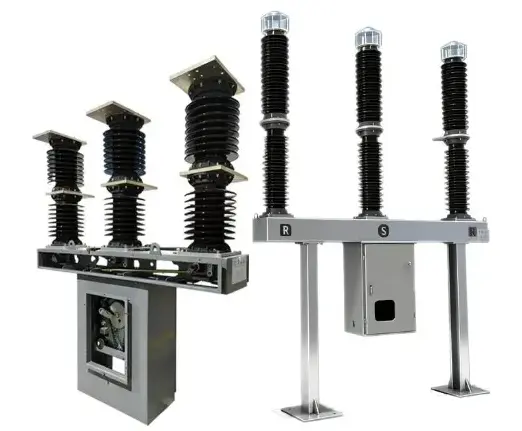

Rockwill serie RHB interruttore a gas SF6 in serbatoio vivo
Tuttavia, il compromesso è altrettanto significativo: quando si interrompono correnti elevate, l'energia termica rilasciata dall'arco "concorre" con il flusso di gas compresso meccanicamente. Per superare le forze opposte, il meccanismo operativo deve fornire molto più energia operativa di quanto richiesto teoricamente, risultando in attrezzature ingombranti e ad alto consumo energetico.
Il tipo a auto-soffiaggio, invece, incarna la saggezza dell'"uso della forza contro se stessa." Sfrutta l'energia termica dell'arco per riscaldare il gas SF6, causando un rapido aumento di pressione nella camera di espansione e generando un forte getto di gas al passaggio per zero della corrente. Quando si interrompono correnti elevate, maggiore è l'energia dell'arco, maggiore è la pressione del getto di gas, creando un ciclo di feedback positivo adattativo che riduce significativamente il carico sul meccanismo operativo. Tuttavia, quando si affrontano interruzioni di corrente piccola, l'energia dell'arco è troppo debole per stabilire un getto di gas efficace, lasciando il tipo a auto-soffiaggio in una posizione difficile in cui la sua affidabilità diventa dubbia.
Tecnologia di Interruzione a Auto-Soffiaggio Ottimizzata: "Sinergia Strategica" di Due Forze
La svolta tecnologica dell'industria sta nel riconoscere che le interruzioni di corrente elevata e piccola sono fondamentalmente due sfide fisiche distinte che richiedono strategie di spegnimento differenziate. Di conseguenza, la tecnologia di auto-soffiaggio ottimizzata, che utilizza il principio di auto-soffiaggio come base e incorpora funzioni di "soffiaggio assistito" o "pressurizzazione collaborativa" del tipo a soffiaggio, è emersa e divenuta la base tecnica principale per gli interruttori di media e alta tensione di oggi.
Per l'interruzione di corrente elevata, il principio di auto-soffiaggio svolge il ruolo principale. L'arco, agendo come una fonte di calore di altissima energia, riscalda il gas SF6 e costruisce rapidamente la pressione all'interno della camera di espansione. Maggiore è l'energia dell'arco, maggiore è il getto di gas.
Questo meccanismo "auto-adattivo" minimizza il carico sul meccanismo operativo, rendendo l'attrezzatura più leggera ed efficiente. I disegni di interruttore a auto-soffiaggio attualmente maturi (come il tipo LW30-252 domestico) hanno dimostrato oltre 20 interruzioni a piena capacità a 50 kA, validando pienamente l'affidabilità di questo approccio.
Per l'interruzione di corrente piccola, il meccanismo di "soffiaggio assistito" o "pressurizzazione collaborativa" del tipo a soffiaggio svolge un ruolo critico. La sfida qui non è l'eccesso di energia, ma piuttosto il rischio di taglio della corrente prima che l'arco a SF6 raggiunga lo zero della corrente, dove l'estinzione forzata può indurre sovratensioni pericolose o addirittura riaccensioni.
In questo caso, affidarsi solo all'energia termica debole dell'arco non può stabilire un getto di gas efficace. È essenziale un getto di gas ausiliario iniziale e controllabile fornito dal meccanismo operativo per assicurare che l'arco si estingua in modo fluido e controllato allo zero della corrente, mitigando efficacemente i rischi di taglio e riaccensione. Anche se ciò aumenta la forza reattiva transitoria sul meccanismo, offre precisione e affidabilità nell'interruzione di corrente piccola.
È degno di nota che in ambiti professionali, l'"interruzione ibrida" a volte si riferisce specificamente a una configurazione tecnica in cui soffiaggio e espansione termica avvengono simultaneamente nello stesso serbatoio, rafforzandosi a vicenda - concettualmente distinta dalla struttura "a auto-soffiaggio dominante, a soffiaggio assistito" descritta sopra. Tuttavia, entrambi appartengono alla stessa linea tecnica di evoluzione da un singolo principio a una sinergia multi-meccanismi.
Pratica Tecnica di Rockwill: Dall'Integrazione dei Principi alla Piattaforma dei Prodotti
La tecnologia degli interruttori a SF6 di Rockwill è un esempio rappresentativo della filosofia sopra descritta. Invece di fare affidamento su un singolo principio di interruzione, il suo sistema di spegnimento dell'arco integra creativamente il meccanismo principale a auto-soffiaggio con il supporto ausiliario del tipo a soffiaggio, mirando alle fisiche fondamentalmente diverse dell'interruzione di correnti elevate e piccole per ottenere un'ottima performance di interruzione su tutta la gamma di correnti.

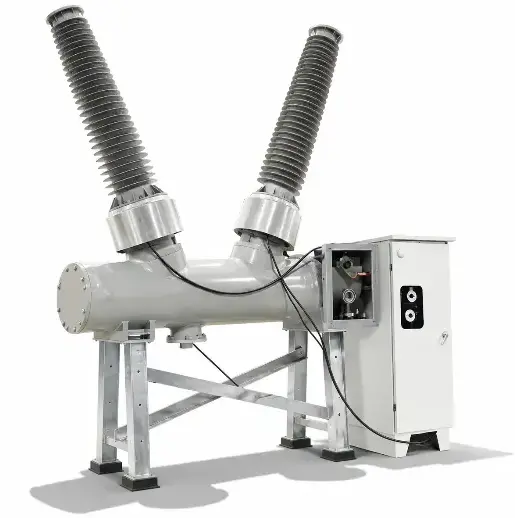

Rockwill serie RHD interruttore a gas SF6 in serbatoio morto
I prodotti rappresentativi coprono le serie HD4, HM4, RHB, RHD e LW, con capacità di interruzione che raggiungono 40-63 kA. In termini di dettagli tecnici: durante l'interruzione di correnti elevate, la camera di interruzione utilizza l'energia termica dell'arco per stabilire una pressione elevata e ottenere un'efficiente guida del flusso di gas caldo; durante l'interruzione di correnti basse, il meccanismo operativo fornisce un soffiaggio ausiliario controllato di gas per garantire che i rischi di spezzamento e riacceso siano efficacemente soppressi.
Questo approccio tecnico consente a una singola camera di interruzione di mantenere un'ottima performance in diversi livelli di corrente di cortocircuito, e realizza la condivisione a piattaforma delle unità di interruzione tra l'attrezzatura primaria di distribuzione (HD4/HM4), le unità a anello (RHB/RHD) e gli interruttori esterni montati su pali (LW).
In particolare, la serie HM4 introduce nella fascia di media tensione la tecnologia ibrida auto-scioppante/puffer, già provata in alta tensione, con la sua descrizione tecnica che enfatizza esplicitamente "prestazioni ottimali a tutti i valori di corrente operativa basate sulle tecnologie di compressione e auto-scioppo" - un'esatta riflessione del valore offerto dalla tecnologia di interruzione auto-scioppante ottimizzata.
Prospettiva di Tendenza: L'Interruzione Auto-Scioppante Ottimizzata Sta Diventando il Pilastro Tecnologico degli Interruttori a Media e Alta Tensione
Dal punto di vista dell'evoluzione tecnologica dell'industria, gli interruttori a puffer ad alta energia operativa, che richiedono meccanismi idraulici o pneumatici complessi, stanno gradualmente uscendo di scena. Al loro posto, si stanno affermando i tipi auto-scioppanti e le loro varianti ottimizzate (inclusi vari tipi di tecnologie ibride d'interruzione) dotati di meccanismi a molla, la cui quota nel settore a media e alta tensione sta aumentando costantemente.
Questa tendenza segna un miglior equilibrio tra "prestazioni" ed "economia" nella tecnologia di interruzione - in alcune applicazioni ad alta tensione, l'energia operativa può essere ridotta all'incirca al 12% di quella dei tipi tradizionali a puffer, con un notevole miglioramento della affidabilità dell'equipaggiamento.
Rockwill, attraverso il suo portafoglio a piattaforma delle serie di prodotti HD4, HM4, RHB, RHD e LW, estende questa capacità tecnologica attraverso più scenari di applicazione - inclusa la distribuzione primaria, le unità a anello e le installazioni esterne montate su pali - offrendo agli utenti con diversi livelli di tensione e requisiti di installazione una selezione variegata su una base tecnica unificata, allineandosi con il movimento più ampio dell'industria verso maggiore efficienza e minor consumo energetico.
