Logica di selezione e fattori tecnici determinanti per le linee di trasmissione EHV: un'analisi approfondita

Rockwill
Campo: Produzione
10Year<
China

I. Chiarire innanzitutto i concetti: EHV e UHV

Termine Inglese Intervallo di tensione Livelli tipici
Extra-alta tensione EHV 330kV – 750kV 330kV, 500kV, 750kV
Ultra-alta tensione UHV ≥1000kV (AC) / ≥±800kV (DC) 1000kV AC, ±800kV, ±1100kV DC
Alta tensione HV 110kV – 330kV 110kV, 220kV

In una frase: l'EHV/UHV è il corridoio principale per la trasmissione di energia "interprovinciale, interregionale e tra grandi basi".


II. Perché utilizzare la trasmissione EHV/UHV?

1. La fisica: tensione più alta, minori perdite di linea

La potenza trasmessa P = √3 × U × I, mentre le perdite di linea:

Ploss = 3 × I² × R = P² × R / U²

Ogni raddoppio della tensione riduce le perdite di linea a 1/4 a parità di potenza.

Livello di tensione Distanza economica Capacità di trasferimento Perdita tipica
220kV 200–500km 0,2–0,5 milioni di kW Moderata
500kV 500–1000km 1–2 milioni di kW Inferiore
1000kV CA 1000–2000km 5–10 milioni di kW Molto bassa
±800kV CC 1500–2500km 8–10 milioni di kW Minima

2. Disallineamento spaziale tra risorse e carichi

La configurazione energetica della Cina è un classico modello "energia da ovest a est, energia da nord a sud":

  • Ovest/Nord: abbondanti risorse idroelettriche, eoliche, solari e di carbone, ma consumo locale limitato
  • Est/Costa: economie sviluppate con una densa domanda di elettricità ma scarse risorse energetiche

Senza l'UHV, l'energia dell'ovest non può raggiungere l'est — ecco perché l'UHV è definito vividamente "autostrada dell'energia".

3. Economia: per le lunghe distanze, una tensione più elevata conviene

Il costo totale della trasmissione a lunga distanza = costo di costruzione della linea + perdite di linea + investimento nella stazione. Con l'aumentare della distanza, il vantaggio in termini di riduzione delle perdite dell'alta tensione diventa sempre più significativo — entro la distanza di trasmissione economica, maggiore è il livello di tensione, maggiore è il rapporto costo-efficacia.


III. CA o CC? — Scegliere tra due percorsi tecnici

Trasmissione in CA

Trasmissione in CC (HVDC/UHVDC)

Caratteristica Descrizione
Vantaggi Perdite di linea inferiori, maggiore capacità, nessun problema di stabilità di sincronizzazione, le stazioni di conversione possono isolare i guasti
Svantaggi Costo elevato delle stazioni di conversione, impossibile prelevare energia lungo il percorso, richiede filtri

Regole di selezione

Scenario Raccomandazione
Punto-punto su distanze molto lunghe (>1000km) UHVDC (±800kV/±1100kV)
Interconnessione di rete regionale, derivazione intermedia EHV AC (500kV/1000kV)
Trasmissione eolica offshore HVDC (±320kV ecc.)
Trasmissione da grandi basi alla rete UHVDC come scelta principale

La pratica della Cina: "CC per la trasmissione, CA per la rete" — il trasferimento massivo punto a punto tra regioni utilizza la CC; le reti intra-regionali utilizzano la CA.


IV. Selezione dei conduttori: perché le linee UHV utilizzano i "conduttori a fascio"?

1. Perdite per effetto corona e interferenze radio

Quando il campo elettrico sulla superficie del conduttore è troppo elevato, l'aria viene ionizzata producendo una scarica a corona:

  • Spreca energia (perdite per effetto corona)
  • Produce rumore udibile ("ronzio")
  • Interferisce con le comunicazioni radio

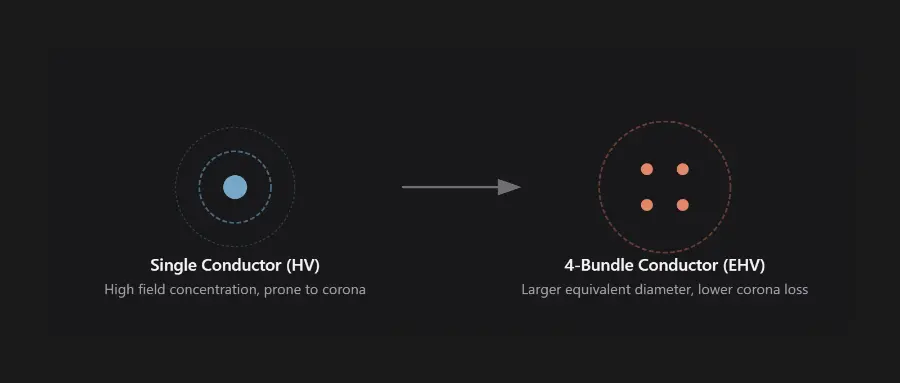

2. Il principio dei conduttori a fascio

Un singolo conduttore di grandi dimensioni viene suddiviso in 2–8 sub-conduttori, fissati a una determinata distanza mediante distanziatori, formando un conduttore di fase:

      ○          ○      ○      ○
     ○ ○   o   ○ ○   ○ ○   ○ ○   (fascio da 2, fascio da 4, fascio da 6, fascio da 8)
      ○          ○      ○      ○
iee-business

Effetto: il "raggio equivalente" del conduttore aumenta, riducendo l'intensità del campo elettrico superficiale, pertanto:

Effetto Descrizione
Soppressione della corona Minore campo superficiale, perdite per corona e rumore notevolmente ridotti
Aumento della capacità di corrente Maggiore superficie per la dissipazione del calore, maggiore capacità di trasferimento
Riduzione dell'induttanza Minore reattanza di linea, maggiore capacità di trasmissione

Numero tipico di conduttori per fascio:

  • 500kV: 4 conduttori
  • 1000kV: 8 conduttori
  • ±800kV: 6 conduttori (ad es., 6×625mm²)

3. Materiale del conduttore e sezione trasversale

  • Materiale: principalmente conduttore in alluminio con anima in acciaio (ACSR); rapporto alluminio/acciaio più elevato = migliore conduttività
  • Sezione trasversale ampia: l'UHV utilizza comunemente conduttori a grande sezione trasversale da 500–1250mm² per ridurre le perdite di resistenza
  • Tendenza: conduttori ad alta efficienza energetica (ad es., anima in lega di alluminio a media resistenza) per ridurre le perdite di linea

V. Selezione di tralicci e isolatori

1. Tipi di tralicci

Tipo Caratteristica Applicazione
Torre di sospensione Sospende i conduttori, sostiene carichi verticali Corpo principale della linea
Torre di ancoraggio Resiste alla tensione dei conduttori, elevata resistenza Curve, attraversamenti, ancoraggi
Torre di attraversamento di dimensioni eccezionali Extra-alta, grande campata Attraversamento di fiumi e stretti

2. Selezione degli isolatori

Gli isolatori per linee EHV/UHV affrontano la triplice sfida di alta tensione + lunga distanza + inquinamento:

Tipo Vantaggio Applicazione
Isolatore in porcellana Maturo, resistente all'invecchiamento Tradizionale e principale
Isolatore in vetro La rottura spontanea facilita l'individuazione dei guasti a valore zero Di facile manutenzione
Isolatore composito (gomma siliconica) Elevata idrofobicità, resistenza al flashover da inquinamento, leggero, esente da manutenzione Principale per UHV

Parametri chiave:

  • Rapporto di fuga: maggiore è l'inquinamento dell'area, maggiore è la distanza di fuga richiesta (inquinamento di Classe IV ≥ 31 mm/kV)
  • Resistenza ai fulmini: configurazione dei ponticelli e dei cavi di guardia
  • Catene a V / catene di trazione: le sospensioni a V sono comuni nelle linee UHV per prevenire le collisioni dovute al galoppo dei conduttori

VI. Principali sfide ingegneristiche per le linee EHV/UHV

Sfida Soluzione
Corona e ambiente elettromagnetico Conduttori in fascio, grandi sezioni trasversali
Isolamento ad alta quota Maggior numero di dischi isolatori, maggiori distanze di isolamento
Galoppo dei conduttori Distanziatori, smorzatori, dispositivi anti-galoppo
Ghiacciamento Resistenza meccanica progettata per le zone soggette a ghiaccio, dispositivi di sghiacciamento
Fulminazione Cavi di guardia a tutta lunghezza + bassa resistenza di terra
Flashover da inquinamento Isolatori compositi, progettazione del rapporto di fuga

VII. Riepilogo della logica centrale della "Selezione" EHV/UHV

Fase 1: Determinare la capacità di trasferimento e la distanza
    ↓
Fase 2: Scegliere CC o CA (distanza >1000km e punto-punto → CC)
    ↓
Fase 3: Determinare il livello di tensione (migliore economicità per capacità e distanza)
    ↓
Fase 4: Progettazione del conduttore (numero di subconduttori, sezione trasversale, materiale → controllo dell'effetto corona e delle perdite)
    ↓
Fase 5: Progettazione dell'isolamento (tipo di isolatore, numero di dischi, rapporto di fuga → prevenzione del flashover da inquinamento)
    ↓
Fase 6: Struttura meccanica (tralicci, anti-galloppamento, anti-ghiacciamento)
    ↓
Fase 7: Apparecchiature ausiliarie (interruttori automatici, scaricatori di sovratensione, TA/TV, sottostazioni)


VIII. ROCKWILL e apparecchiature ausiliarie EHV/UHV

Sebbene la costruzione di linee sia un progetto su larga scala guidato dai gestori di rete, ROCKWILL fornisce un anello chiave nelle apparecchiature ausiliarie per i sistemi EHV/UHV:

Rockwill Surge Arrester

Prodotti correlati ROCKWILL

Prodotto Livello di tensione Ruolo nei sistemi UHV
Scaricatore di sovratensione in ossido metallico 0.22kV – 220kV Protezione dalle scariche atmosferiche per linee e sottostazioni
GIS serie RHG Fino a 550kV Apparecchiature per stazioni di manovra ad alta tensione
Interruttore automatico in SF6 Fino a 245kV Protezione per l'interruzione delle linee ad alta tensione
Trasformatore di potenza Classe 110kV Trasformazione ad alta tensione
GIS ibrido (HGIS) Fino a 245kV Configurazione ad alta tensione per esterni

Perché scegliere ROCKWILL per le apparecchiature di supporto?

  • Scaricatori di sovratensione a gamma completa: scaricatori di classe 220kV progettati secondo IEC 60099-4, varistori ZnO ad alta non linearità, bassa tensione residua, protezione efficace dell'isolamento di linea
  • Certificazione KEMA: i prodotti principali superano le prove di tipo internazionali autorevoli
  • Design resistente agli agenti atmosferici per esterni: convalidato in condizioni di inquinamento di Classe IV, salsedine costiera e freddo estremo a -45°C
  • Esperienza di supporto globale: dalle reti di distribuzione del sud-est asiatico ai progetti di rete russi

Il funzionamento affidabile delle linee EHV/UHV dipende dall'affidabilità di ogni singola apparecchiatura di supporto. ROCKWILL fornisce una gamma completa di prodotti di supporto ad alta tensione, dagli scaricatori alle apparecchiature di manovra, salvaguardando l'"autostrada dell'energia".
