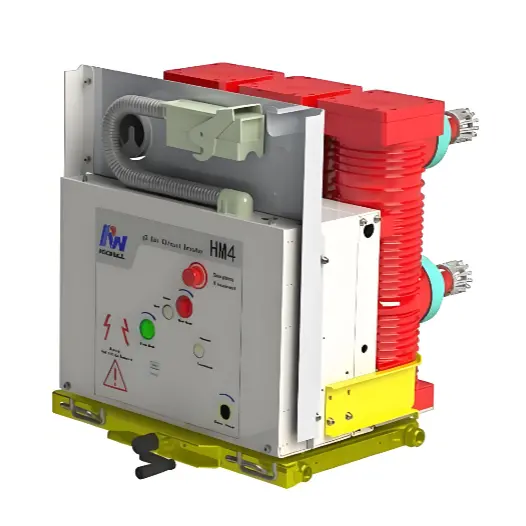

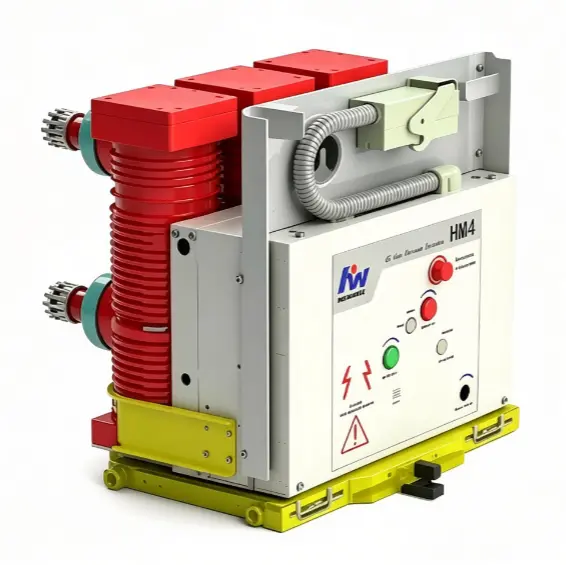

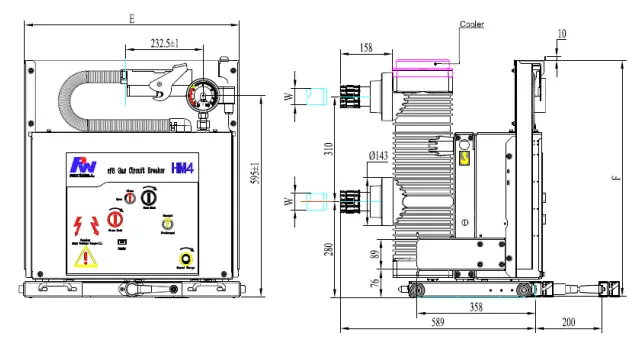

L'interruttore Rockwill HM4 utilizza il gas ecologico G3 per eseguire sia le funzioni di isolamento che quelle di spegnimento dell'arco in un unico mezzo. A differenza delle attrezzature tradizionali, la sua posizione di "manutenzione a vita zero" significa che la tenuta del gas non è solo un requisito di conformità secondo GB/T 11023-2018 — è la premessa fisica fondamentale per il funzionamento sicuro dell'attrezzatura durante tutto il suo ciclo di vita. Le principali barriere richieste da un'elevata tenuta del gas si riflettono in quattro dimensioni:
La resistenza dielettrica dei miscugli di gas G3 è fortemente positivamente correlata alla densità del gas (pressione assoluta). L'HM4 è progettato con una pressione assoluta nominale (ad esempio, 380 kPa / 450 kPa) come base per il campo elettrico all'interno del polo. Una volta che una perdita causa una diminuzione della pressione, il campo elettrico all'interno del polo compatto si deforma, facilitando facilmente il rilascio parziale o il guasto progressivo. L'aria a pressione normale non può sostituire il G3 per soddisfare i requisiti di isolamento a media tensione.
L'HM4 è dotato di tecnologia di spegnimento dell'arco ad autoesplosione. Durante l'apertura, il contatto mobile comprime la camera di gas sigillata formando un flusso di gas diretto ad alta velocità che abla l'arco. Se la camera di gas perde, la velocità del flusso di gas diminuisce, indebolendo la capacità di raffreddamento e deionizzazione del G3, creando un rischio di fallimento dello spegnimento dell'arco in condizioni di cortocircuito.
Secondo DL/T 596 , il contenuto di umidità nelle camere di gas collegate alla camera di spegnimento dell'arco deve essere rigorosamente controllato entro 150 μL/L. Una volta compromessa la struttura a tenuta di gas, l'umidità esterna e l'aria penetrano. In condizioni di arco elettrico e scariche parziali, i prodotti di decomposizione del G3 si combinano con l'umidità formando composti corrosivi acidi, erodendo i contatti e l'isolamento in resina epoxidica. L'ossigeno nell'aria accelera l'ossidazione dei contatti metallici. Questo tipo di danno è irreversibile e non può essere riparato mediante il riempimento del gas sul posto.
L'HM4 è posizionato come un polo a manutenzione zero senza interfacce di riempimento del gas o riparazioni al vuoto sul sito. Se il sigillo sviluppa una perdita persistente, l'intero polo deve essere sostituito, portando a un aumento significativo dei costi di manutenzione e a tempi di interruzione prolungati, sconfiggendo completamente l'intento originale di una soluzione compatta e a manutenzione zero.
In caso di fallimento della tenuta del gas, la catena di evoluzione dallo stadio iniziale di accumulo di pericoli fino al fallimento catastrofico è la seguente:
Manifestazione fisica/chimica: La pressione assoluta nella camera di gas diminuisce lentamente; penetra una piccola quantità di umidità esterna; il contenuto di umidità si avvicina gradualmente alla soglia critica.
Pericolo di guasto: I contatti interni metallici e l'isolamento iniziano a ossidarsi lentamente; i pericoli di scariche parziali si accumulano nel corso di un lungo periodo di operatività. Non ci sono allarmi esterni evidenti in questa fase.
Per affrontare la catena evolutiva dei guasti sopra descritta, l'HM4 adotta una strategia tripla che copre la fabbricazione, il monitoraggio e la progettazione per bloccare fondamentalmente l'insorgenza dei guasti:
Per affrontare il rischio di guasto a cascata per perdite, l'HM4 sottopone l'equipaggiamento a test indipendenti di stagnità del gas in tre fasi chiave: saldatura e assemblaggio del polo, riempimento e sigillatura del gas, e completamento finale della macchina completa.
Questo sigilla con precisione punti potenziali di perdita come porosità di fusione, sigilli di flange e montaggio di anelli O, eliminando microperdite persistenti alla fonte di produzione e soddisfacendo i requisiti di affidabilità di una camera di gas permanentemente sigillata.
Durante il periodo di accumulo di pericoli nelle Fasi 1 e 2, l'HM4 utilizza relè di densità ad alta precisione e dispositivi di monitoraggio online dell'umidità per catturare in tempo reale la decrescita della pressione del gas e i cambiamenti nella composizione del gas.
Questo converte la deteriorazione interna invisibile in allarmi locali/remote chiari, fornendo al personale di manutenzione una finestra di tempo per eseguire la sostituzione completa del polo prima della Fase 3, evitando l'entrata nello stato di blocco.
Anche in caso di raro evento di perdita completa della pressione dovuta a danni esterni estremi (Fase 4), l'HM4 mantiene il 30% della sua capacità nominale di interruzione.
Questa progettazione fornisce una barriera di sicurezza finale per l'isolamento dei guasti, garantendo che l'equipaggiamento possa comunque eseguire l'apertura a vuoto e il ritiro dal servizio in condizioni catastrofiche, evitando il difetto fatale degli equipaggiamenti tradizionali che diventano un "interruttore morto" immediatamente dopo la perdita di pressione.
Quando si confronta orizzontalmente con i prodotti mainstream nel mercato della distribuzione a media tensione, la progettazione ad alta stagnità del gas dell'HM4 dimostra vantaggi competitivi significativi su tre dimensioni chiave:
L'elevata ermeticità del gas dell'interruttore HM4 non è solo un requisito di conformità secondo standard come GB/T 11023-2018, ma anche la base fisica del suo valore commerciale "senza manutenzione per tutta la vita". Attraverso tre rigorosi test in fabbrica, monitoraggio multidimensionale delle condizioni e design ridondante a pressione relativa zero, l'HM4 elimina completamente i punti critici di perdita ambientale degli equipaggiamenti tradizionali SF₆ e i rischi nascosti di guasto degli equipaggiamenti a vuoto, stabilendo una barriera tecnica estremamente elevata nella competizione di affidabilità degli equipaggiamenti di distribuzione a media tensione.
