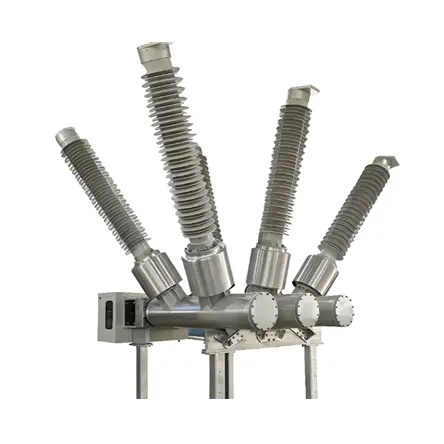

Nei circuiti di interruzione ad alta e altissima tensione con serbatoio morto della serie RHD/RHB di ROCKWILL (72.5kV-800kV), le guaine di isolamento esterno possono essere configurate con guaine in porcellana tradizionale ad alta resistenza o con guaine composite in silicone. Tra i due tipi ci sono differenze significative in termini di prestazioni meccaniche, resistenza alla contaminazione, prestazioni sismiche, trasporto, installazione e costo totale nel ciclo di vita. Di seguito viene fornita un'analisi comparativa sistematica.
I. Differenze strutturali
| Voce |
Guaina in porcellana |
Guaina composita in silicone e gomma |
| Struttura del materiale |
Porcellana elettrica sinterizzata ad alta temperatura + nucleo capacitivo/asta conduttrice, superficie smaltata |
Asta nucleo in vetroresina FRP + goccioline di silicone vulcanizzato ad alta temperatura (HTV) |
| Caratteristiche |
Superficie dura e resistente all'usura, tecnologia matura, lunga storia operativa, peso elevato |
Leggero (~20%-40% del peso della porcellana), struttura flessibile, idrofobia naturale, alta resistenza agli impatti |
La configurazione standard di ROCKWILL prevede solitamente guaine in porcellana, con opzioni di guaine composite disponibili in base alle esigenze del progetto.

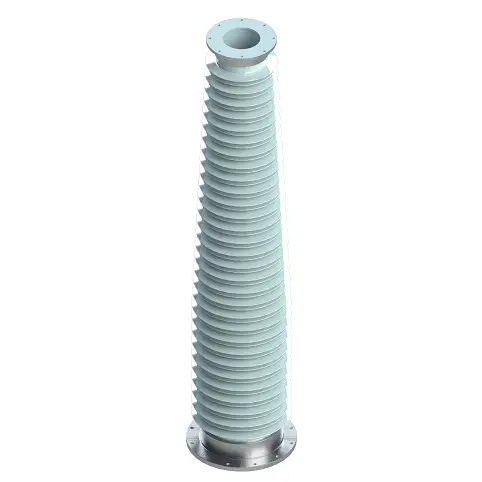

Guaina Composita in Silicone
II. Confronto delle Prestazioni Elettriche
| Voce |
Guaina in porcellana |
Guaina in silicone |
| Tensione di resistenza alla frequenza di rete / impulso atmosferico |
Ottima, conforme a IEC 62271-100 |
Ottima, ugualmente conforme a IEC 62271-100 |
| Distribuzione del campo elettrico |
Stabile |
Stabile (grazie a un design adeguato delle sporgenze) |
| Vita dell'isolamento |
≥30 anni |
25-30+ anni (formula di alta qualità) |
| Prestazioni di invecchiamento |
Ottima, degradazione minima |
Buona, l'esposizione ai raggi UV richiede un monitoraggio idrorepellente a lungo termine |
Conclusione
: Entrambi i tipi offrono prestazioni elettriche di isolamento primario equivalenti, soddisfando gli standard di progettazione dei prodotti ROCKWILL con serbatoio morto. Le differenze si trovano principalmente nell'adattabilità ambientale dell'isolamento esterno piuttosto che nel livello di isolamento stesso.

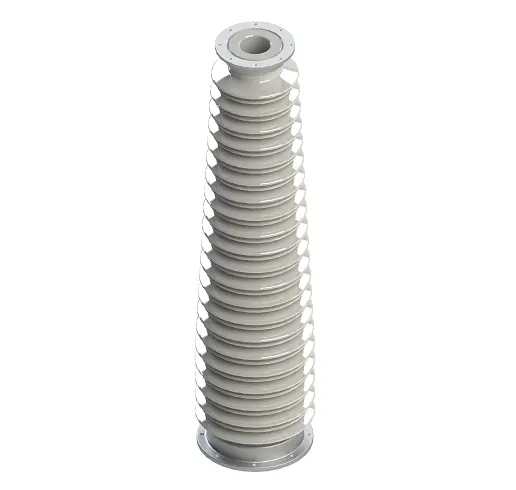

Guaina in porcellana
III. Prestazioni anti-fiammate da inquinamento
- La superficie smaltata è idrofila, attirando facilmente nebbie saline e polveri industriali
- Forma un film d'acqua conduttivo continuo in condizioni umide → aumento della corrente di fuga
- Richiede pulizia periodica o rivestimento anti-inquinamento RTV nelle aree di inquinamento di Classe III e superiori
Guaina composta in silicone
- Possiede idrofobia e trasferimento di idrofobia — il strato di contaminazione rimane anche repellente all'acqua
- L'acqua sulla superficie si raggruma in gocce, non formando un film continuo, risultando in una corrente di fuga estremamente bassa
- La tensione di fiammata per inquinamento è generalmente del 30%-50% superiore rispetto alle guaine in porcellana equivalenti, adatte per aree costiere con nebbia salina, forti inquinamenti industriali e alta umidità
Consiglio di ROCKWILL: Per aree con nebbia salina/inquinamento pesante (regioni costiere, parchi industriali chimici) → dare priorità alle guaine composte.
IV. Prestazioni meccaniche e sismiche
| Voce |
Isolatore in porcellana |
Isolatore composto in silicone e gomma |
| Proprietà del materiale |
Materiale inorganico fragile, buona resistenza alla compressione ma scarsa resistenza alla flessione/urto |
Forza di flessione dell'asta centrale in FRP 120-150kN, buona tenacità |
| Prestazioni sismiche |
Rischio di frattura della porcellana nelle zone ad alta sismicità |
Struttura flessibile, può sopportare accelerazioni sismiche superiori (≥0.4g) |
| Impatto sul peso |
Aumenta il carico sul tetto del serbatoio |
Riduce significativamente il carico sul tetto, migliorando le prestazioni sismiche generali dell'interruttore a serbatoio chiuso |
I interruttori a serbatoio morto ROCKWILL presentano una progettazione a basso baricentro per ottime prestazioni sismiche. L'abbinamento con guaine composite riduce ulteriormente il rischio di guasto dell'isolamento esterno nelle zone ad alta sismicità.
V. Sicurezza e Prestazioni Antiesplosive
- Guaina in Porcellana: I guasti interni che causano un improvviso aumento della pressione possono portare all'esplosione della porcellana, con frammenti di ceramica che rappresentano un rischio secondario per le apparecchiature e il personale nelle vicinanze.
- Guaina Composita in Silicone: Non si verifica una frammentazione su larga scala; la modalità di guasto è principalmente deformazione/crepatura con pochi frammenti, offrendo maggiore sicurezza per il personale e le apparecchiature adiacenti.
Raccomandazione: Per le sottostazioni urbane dense, le sottostazioni sotterranee e gli scenari con requisiti antiesplosivi, si consigliano guaine compositive.
VI. Trasporto e Installazione
| Voce |
Isolatore in porcellana |
Isolatore composito in silicone |
| Peso unitario |
Pesante, richiede attrezzature di sollevamento speciali |
Leggero, può essere maneggiato manualmente o con piccole attrezzature di sollevamento |
| Difficoltà di sollevamento |
Alta, necessaria la prevenzione rigorosa delle collisioni |
Bassa |
| Tasso di danni durante il trasporto |
Relativamente alto (rischio di microfessurazioni) |
Basso |
| Efficienza di installazione |
Media |
Alta, adatta per progetti remoti/esportazione |
Per i progetti di esportazione (Sud America, Medio Oriente, Africa, ecc.) e per le aree con trasporti montani difficoltosi, le guaine composite possono ridurre significativamente i costi logistici e i tassi di danni ai carichi.
VII. Ciclo di vita e manutenzione
- Guaina in porcellana: il corpo stesso subisce un invecchiamento minimo, ma nelle aree fortemente inquinate è necessaria una pulizia periodica o l'applicazione di rivestimenti anti-inquinamento — alta carico di manutenzione.
- Guaina composita in silicone: sostanzialmente esente da manutenzione per la pulizia; l'idrofobicità può essere mantenuta per molti anni, richiedendo solo controlli periodici della classe di idrofobicità (HC rating). Dopo una lunga esposizione ai raggi UV, le barriere potrebbero presentare fenomeni di chalking, solitamente valutate per la sostituzione dopo 15-20 anni di servizio.
Dal punto di vista del costo totale del ciclo di vita (LCC), le guaine composite hanno un investimento iniziale leggermente superiore nelle aree ad alta inquinamento, ma costi di O&M significativamente inferiori.
VIII. Raccomandazioni di selezione ingegneristica di IEE-Business
Le serie RHD/RMR di interruttori SF6 a serbatoio morto di IEE-Business possono essere configurate flessibilmente con uno dei due tipi di guaina a seconda delle condizioni operative:
| Scenario di applicazione |
Configurazione consigliata |
| Sottostazioni interne convenzionali, classi di inquinamento I-II, progetti sensibili ai costi |
Guaina in porcellana (configurazione standard) |
| Zone costiere con nebbia salina, aree ad alto inquinamento industriale, regioni ad alta umidità/temperatura (classi di inquinamento III-IV) |
Guaina composita in silicone |
| Zone sismiche ad alta intensità (intensità VIII e superiore), aree urbane densamente popolate |
Guaina composita in silicone (antiesplosiva + antisismica) |
| EHV 245kV e superiore, progetti di trasporto a lunga distanza |
Prioritizzare la guaina composita in silicone |
| Quando la priorità è la minimizzazione del costo O&M nel ciclo di vita completo |
Guaina composita in silicone — vantaggio complessivo chiaro |
IX. Tendenze del settore
Attualmente, i principali produttori internazionali (Hitachi Energy, Siemens Energy, GE Vernova, Mitsubishi, ecc.) stanno adottando sempre di più guaine composite in silicone per l'isolamento esterno su apparecchiature GIS / serbatoi morti a 145kV e superiori. ROCKWILL può fornire anche certificati di prova tipo per opzioni di guaine in porcellana o composite in base alle specifiche tecniche dell'utente per soddisfare i requisiti differenziati di varie società di rete.
