Quando un trasformatore a vuoto viene eccitato, genera una corrente di spunto. Le ripetute operazioni di manovra causano danni cumulativi in diverse dimensioni.
La natura della corrente di spunto

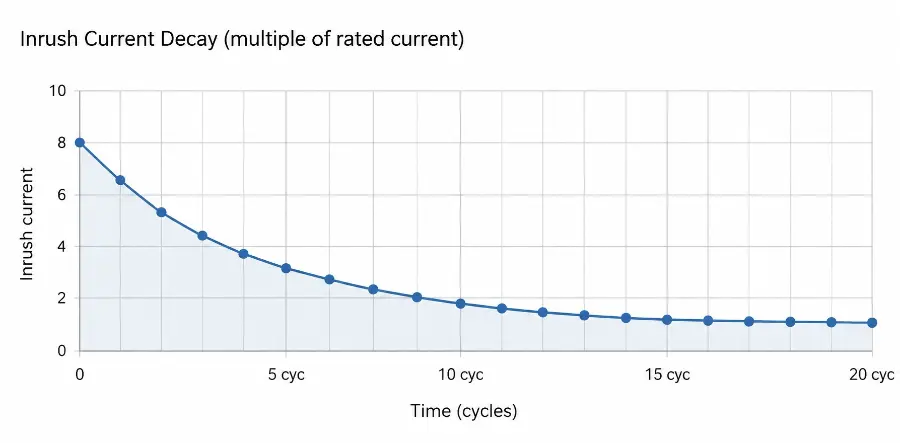

Al momento dell'eccitazione, il flusso del nucleo passa da zero e — sovrapposto al magnetismo residuo — può raggiungere 2–2,5× il flusso nominale, generando correnti di spunto di picco pari a 6–10× la corrente nominale o superiori, che si smorzano nel corso di diversi cicli.
Principali meccanismi di danno
① Invecchiamento cumulativo dell'isolamento (il più critico)
|
Meccanismo
|
Descrizione
|
|
Sollecitazione termica
|
Il riscaldamento Joule generato dalla corrente di inserzione innalza localmente la temperatura degli avvolgimenti a ogni operazione
|
|
Sollecitazione elettrica
|
Gli impulsi ad alta tensione innescano eventi di scarica parziale che nel tempo carbonizzano l'isolamento
|
|
Effetto cumulativo
|
Ogni singola operazione può sembrare innocua, ma gli eventi ripetuti riducono progressivamente la rigidità dielettrica fino al verificarsi della rottura
|
② Deformazione meccanica degli avvolgimenti
- La forza elettromagnetica sui conduttori scala come F∝I2F∝I2, pertanto il picco di corrente di inserzione genera forze assiali e radiali pari a diverse volte quelle riscontrate in condizioni operative normali
- Lo stress ripetuto allenta i conduttori, i distanziatori e i blocchi — causando infine cortocircuiti tra le spire o tra gli strati
③ Perdite per sovreeccitazione del nucleo
- Le regioni di flusso saturo causano il surriscaldamento localizzato del nucleo, degradando la vernice isolante tra le lamiere
- L'accumulo a lungo termine porta a cortocircuiti interlamellari, all'aumento delle perdite a vuoto e a un innalzamento anomalo della temperatura
④ Sovrapposizione delle sovratensioni di manovra
- Una temporizzazione errata dell'interruttore (mancata simultaneità trifase, riaccensione degli archi) sovrappone le sovratensioni di manovra all'evento di corrente di inserzione
- Particolarmente dannoso per l'isolamento degli avvolgimenti a bassa tensione e per i cavi collegati
⑤ Affaticamento del sistema di protezione e dell'interruttore
- La protezione differenziale deve discriminare ripetutamente tra la corrente di inserzione e la corrente di guisto — aumentando il rischio di malfunzionamento del relè
- Ogni interruzione di corrente elevata erode i contatti dell'interruttore; il conteggio delle inserzioni si converte direttamente nel consumo della vita utile meccanica

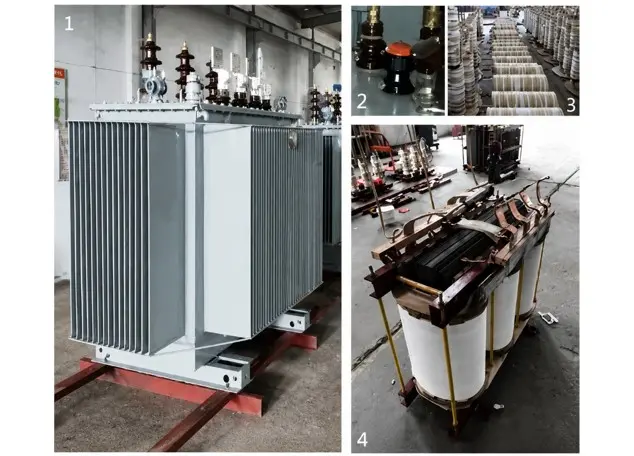

Vziman Trasformatori di potenza della serie S-M
Raccomandazioni ingegneristiche
- Limitare la frequenza di manovra — evitare inserzioni ripetute a vuoto; mantenere le chiusure a ≤ 3–5 al giorno in circostanze normali
- Analisi dei gas disciolti (DGA) — prelevare un campione d'olio dopo eventi di manovra eccessivi; monitorare livelli anomali di H₂ e C₂H₂
- Gestire il flusso residuo — utilizzare una procedura di smagnetizzazione o un angolo di chiusura controllato per ridurre il picco di corrente di inserzione ove possibile
- Rivedere le impostazioni di protezione — verificare che il blocco della corrente di inserzione del relè differenziale (rapporto di blocco della seconda armonica) sia correttamente calibrato per evitare malfunzionamenti
- Monitorare le operazioni dell'interruttore — registrare ogni inserzione e confrontarla con la resistenza meccanica nominale del produttore per la manutenzione preventiva
Riepilogo
Una singola corrente di inserzione all'accensione può essere tollerata dai trasformatori. Tuttavia, l'effetto cumulativo risultante da frequenti operazioni di manovra accorcerà sistematicamente la vita utile dell'isolamento e aggraverà il degrado meccanico degli avvolgimenti, costituendo una delle cause comuni dell'invecchiamento anomalo del trasformatore.
Il vantaggio principale dei trasformatori Vziman risiede nella straordinaria resistenza agli shock elettrici. Adottando materiali isolanti di grado superiore, strutture meccaniche degli avvolgimenti rinforzate e un design del nucleo ottimizzato, sopprimono efficacemente i danni cumulativi termici, elettrici e meccanici indotti da frequenti manovre.
Di conseguenza, in condizioni operative difficili o in scenari che richiedono frequenti manovre, i trasformatori Vziman offrono una vita utile più lunga, tassi di guasto inferiori e un'affidabilità dell'alimentazione nettamente superiore rispetto ai prodotti convenzionali.
