Come ridurre il rumore del trasformatore dal punto di vista della cassa?

Il rumore del trasformatore è generato principalmente dalla magnetostrizione del nucleo (rumore a vuoto) e dalle forze elettrodinamiche degli avvolgimenti (rumore in carico). Queste vibrazioni vengono trasmesse attraverso l'olio isolante e i collegamenti strutturali solidi al serbatoio, causando la vibrazione forzata delle pareti del serbatoio e la radiazione di onde acustiche nell'aria.

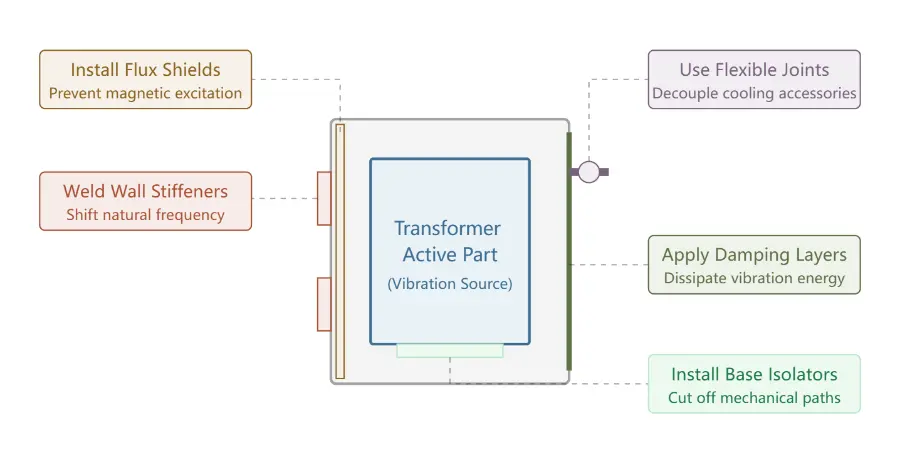

Pertanto, la logica fondamentale per ridurre il rumore del trasformatore dal punto di vista del serbatoio consiste nell'isolare i percorsi di vibrazione, sopprimere la risonanza delle pareti, dissipare l'energia vibratoria e schermare il flusso disperso.

Ciò può essere ottenuto attraverso le seguenti quattro dimensioni di progettazione strutturale e di processo:

1. Ottimizzare la rigidità del serbatoio per sopprimere la risonanza

• Saldatura delle nervature sulle pareti: La frequenza fondamentale del nucleo è tipicamente di 100 Hz e le sue armoniche. La saldatura delle nervature sulle pareti esterne del serbatoio altera la forma geometrica e la rigidità distribuita delle piastre. Ciò sposta la frequenza naturale delle pareti del serbatoio lontano dalle frequenze di eccitazione, prevenendo l'amplificazione della risonanza.
• Ottimizzazione del profilo del serbatoio: L'utilizzo di pannelli del serbatoio piegati, ondulati o semicilindrici aumenta la rigidità geometrica. Questi progetti riducono l'ampiezza delle vibrazioni a bassa frequenza delle grandi superfici piane, risultando in una minore efficienza di radiazione acustica rispetto ai serbatoi tradizionali a pannelli piatti.

2. Isolare i percorsi di trasmissione delle vibrazioni solide

• Installazione di isolatori di base: L'installazione di tamponi in gomma resistente all'olio o specifici isolatori di vibrazione in polimero tra la parte attiva (nucleo e avvolgimenti) e i supporti di posizionamento interni del serbatoio riduce significativamente le vibrazioni meccaniche trasmesse direttamente alla parete del serbatoio tramite il contatto metallo-metallo.
• Utilizzo di giunti flessibili per gli accessori: I componenti esterni come i conservatori d'olio, i refrigeratori e i radiatori presentano grandi superfici. L'utilizzo di giunti flessibili a soffietto nei collegamenti flangiati interrompe la propagazione delle vibrazioni dal serbatoio principale al sistema di raffreddamento, impedendo ai radiatori di agire come amplificatori acustici.

Serie Rockwill Trasformatore di potenza in bagno d'olio

3. Dissipare l'energia di vibrazione forzata tramite smorzamento

• Applicazione di strati smorzanti: L'applicazione estesa di materiali smorzanti ad alto polimero (come piastre smorzanti in gomma nitrilica o composti smorzanti) sulle pareti interne o esterne del serbatoio sfrutta le loro proprietà viscoelastiche. Quando le pareti del serbatoio subiscono vibrazioni flessionali forzate, l'attrito interno all'interno del materiale converte l'energia di vibrazione meccanica in calore, riducendo così l'ampiezza della vibrazione e la potenza sonora irradiata.

4. Schermare il flusso disperso per eliminare l'eccitazione elettromagnetica

• Prevenire l'eccitazione da correnti parassite: Nei trasformatori di grande capacità, il flusso magnetico disperso generato dagli avvolgimenti ad alta corrente può penetrare perpendicolarmente le pareti ferromagnetiche del serbatoio. Ciò non solo causa un surriscaldamento localizzato, ma genera anche potenti forze elettrodinamiche da correnti parassite, inducendo gravi vibrazioni localizzate. L'installazione di schermi magnetici (lamiere di acciaio al silicio impilate per guidare il flusso) o schermi elettrici (piastre di rame/alluminio per generare campi magnetici opposti) sulle pareti interne del serbatoio elimina efficacemente questa vibrazione indotta dal flusso disperso.

In sintesi, Rockwill Transformer ha integrato profondamente quattro tecnologie fondamentali — resistenza strutturale alle vibrazioni, isolamento delle vibrazioni lungo i percorsi, dissipazione dell'energia tramite smorzamento e schermatura del circuito magnetico — in una soluzione sistematica a basso rumore. Pur garantendo l'affidabilità meccanica e la sicurezza termica, questa soluzione raggiunge prestazioni di funzionamento silenzioso che superano di gran lunga i requisiti standard. È particolarmente adatta per applicazioni sensibili al rumore come le sottostazioni urbane, le aree residenziali e i progetti di energia eolica offshore.
