Manovra dell'interruttore automatico del generatore: Elementi essenziali di chiusura e apertura

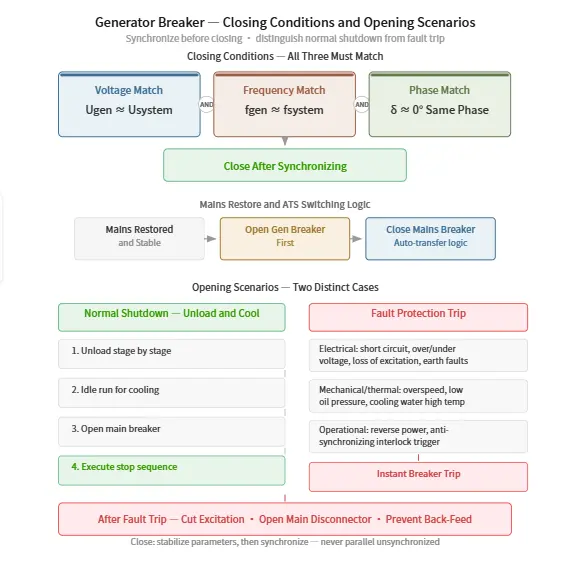

1. Quando chiudere l'interruttore

La chiusura deve avvenire solo quando il generatore e il sistema sono correttamente sincronizzati. Le condizioni da verificare sono:

• La tensione del generatore è vicina alla tensione di rete
• La frequenza del generatore è vicina alla frequenza di rete
• La fase della tensione del generatore coincide con la fase della tensione di rete

In caso di ripristino della rete (trasferimento ATS). In un impianto a doppia alimentazione, una volta che l'alimentazione di rete ritorna e i suoi parametri sono stabili, l'interruttore di trasferimento automatico (ATS) aprirà prima l'interruttore del generatore e poi chiuderà l'interruttore di rete (o eseguirà il trasferimento secondo la logica di trasferimento automatico configurata).

2. Quando aprire l'interruttore

L'apertura si divide in due categorie: arresto programmato (scarico e disconnessione) e intervento di emergenza.

Arresto normale (scarico e disconnessione). Prima dell'arresto, il carico collegato deve essere ridotto gradualmente. Lasciare che il generatore funzioni a vuoto per un po' di tempo in modo che il gruppo si raffreddi correttamente, quindi aprire l'interruttore principale e infine eseguire la sequenza di arresto.

Intervento di protezione. L'interruttore interviene immediatamente per proteggere l'apparecchiatura quando si verifica una grave condizione anomala. Le comuni condizioni di intervento includono:

• Guasti elettrici: cortocircuito (istantaneo o sovracorrente a tempo breve), sovratensione o sottotensione, perdita di eccitazione, guasti a terra dello statore o del rotore, ecc.
• Guasti meccanici/termici: sovraelocità del motore primo, bassa pressione dell'olio di lubrificazione, alta temperatura dell'acqua di raffreddamento, ecc.
• Anomalie operative: potenza inversa (il generatore funziona come motore) o un interblocco attivato per prevenire il parallelo fuori sincronismo.

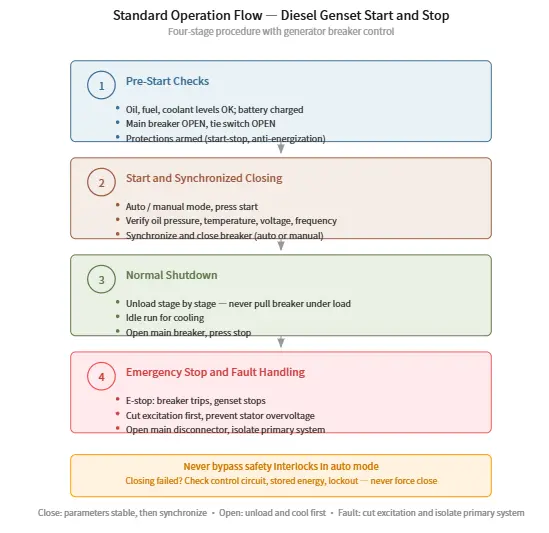

3. Procedura operativa tipica

Per un gruppo elettrogeno diesel standard, la normale sequenza di avvio/arresto e commutazione è la seguente:

Controlli pre-avviamento

• Controllare i livelli di olio, carburante e liquido di raffreddamento e confermare che la tensione della batteria sia adeguata.
• Confermare che l'interruttore principale del generatore sia in posizione di apertura (scattato) e che il commutatore sia aperto.
• Confermare che le protezioni pertinenti (ad es. protezione di avvio/arresto e protezione contro l'alimentazione accidentale) siano correttamente abilitate, per prevenire chiusure indesiderate.

Avviamento e chiusura

• Portare il pannello di controllo in modalità "Auto" o "Manuale" e premere il pulsante di avvio.
• Dopo l'avviamento del generatore, confermare che la pressione dell'olio, la temperatura dell'acqua, la tensione e la frequenza abbiano raggiunto i loro intervalli nominali normali.
• Con tutti i parametri normali e nessun allarme, completare la sincronizzazione tramite il sincronizzatore (automatico o manuale) e chiudere l'interruttore per iniziare a fornire il carico.

Arresto normale e apertura

• Prima di fermare, ridurre il carico passo dopo passo (o trasferire il carico). Non aprire mai l'interruttore direttamente sotto carico.
• Lasciare che il generatore funzioni a vuoto per un po' di tempo per raffreddarsi.
• Aprire l'interruttore principale, quindi premere il pulsante di arresto per portare il generatore a riposo.

Arresto di emergenza e gestione dei guasti

• In un'emergenza che minaccia la sicurezza, premere immediatamente il pulsante di arresto di emergenza: l'interruttore scatterà in modo interbloccato e il generatore si arresterà.
• Dopo lo scatto per guasto, la prima priorità è confermare che l'eccitazione e l'alimentazione principale siano interrotte per prevenire la sovratensione dello statore, e aprire il sezionatore principale per isolare il sistema primario e prevenire il ritorno di alimentazione dalla rete.

Nota di sicurezza: Non bypassare mai né ponticellare i segnali di interblocco di sicurezza in modalità automatica. Se l'interruttore non si chiude, investigare il circuito di controllo, lo stato del meccanismo a molla caricata e qualsiasi segnale di blocco della protezione: non forzare la chiusura dell'interruttore.

4. Riepilogo

La chiusura e l'apertura dell'interruttore del generatore sono operazioni fondamentali per un funzionamento sicuro e affidabile del sistema elettrico. La chiusura deve seguire rigorosamente il principio di "stabilizzare prima i parametri, poi sincronizzare correttamente", in modo che tensione, frequenza e fase corrispondano tutte prima del parallelo con il sistema: non effettuare mai il parallelo fuori sincronismo. L'apertura, a sua volta, deve distinguere chiaramente tra due scenari: lo scarico e il raffreddamento normali da un lato e l'isolamento di emergenza per guasto dall'altro.

Nel funzionamento quotidiano, consentire sempre il periodo di raffreddamento a vuoto prima dell'arresto e, dopo uno scatto per guasto, applicare rigorosamente il principio di sicurezza di "disalimentare l'eccitazione e isolare il sistema primario". Una corretta disciplina operativa non solo previene danni alle apparecchiature e incidenti gravi, ma massimizza anche la vita utile del gruppo elettrogeno e salvaguarda la continuità e la sicurezza dell'alimentazione.
