Isolamento Critico: Un Approfondimento Tecnico sull'Ingegneria di Essiccazione dei Trasformatori

Nella produzione dei trasformatori di potenza, il Processo di Essiccazione è la soglia critica che determina la vita elettrica e l'affidabilità dell'apparecchiatura. Poiché l'isolamento del trasformatore è un complesso sistema "Olio-Carta", i materiali cellulosici (carta per cavi, presspan) sono altamente igroscopici.

L'eccessiva umidità porta a una drastica riduzione della rigidità dielettrica e accelera l'invecchiamento termico. In qualità di esperto di ingegneria ad alta tensione, fornirò un'analisi tecnica del processo standard di settore Essiccazione in Fase Vapore (VPD) in inglese.

1. L'Obiettivo Principale: Puntare al Contenuto di Umidità

L'obiettivo finale è ridurre il contenuto di umidità dell'isolamento ai livelli definiti dagli standard internazionali (IEC/IEEE):

• ≤ 110kV: Contenuto di umidità $<1.0\%$
• 220kV - 500kV: Contenuto di umidità $<0.5\%$
• UHV (±800kV/1000kV): Raggiungimento del limite fisico, tipicamente <0.3%

L'aggiunta di appena il 3% di umidità riduce la resistenza dell'isolamento di oltre la metà. Questa è la ragione fondamentale per cui i trasformatori devono essere essiccati durante l'assemblaggio.

2. La Tecnologia Principale: Essiccazione in Fase Vapore (VPD)

La tecnologia VPD utilizza il Vapore di Cherosene come mezzo di trasferimento del calore. In un'autoclave sotto vuoto, il vapore di cherosene condensa sulle superfici più fredde della parte attiva del trasformatore, rilasciando una grande quantità di calore latente di condensazione. Ciò garantisce un riscaldamento rapido e uniforme delle strutture isolanti più spesse.

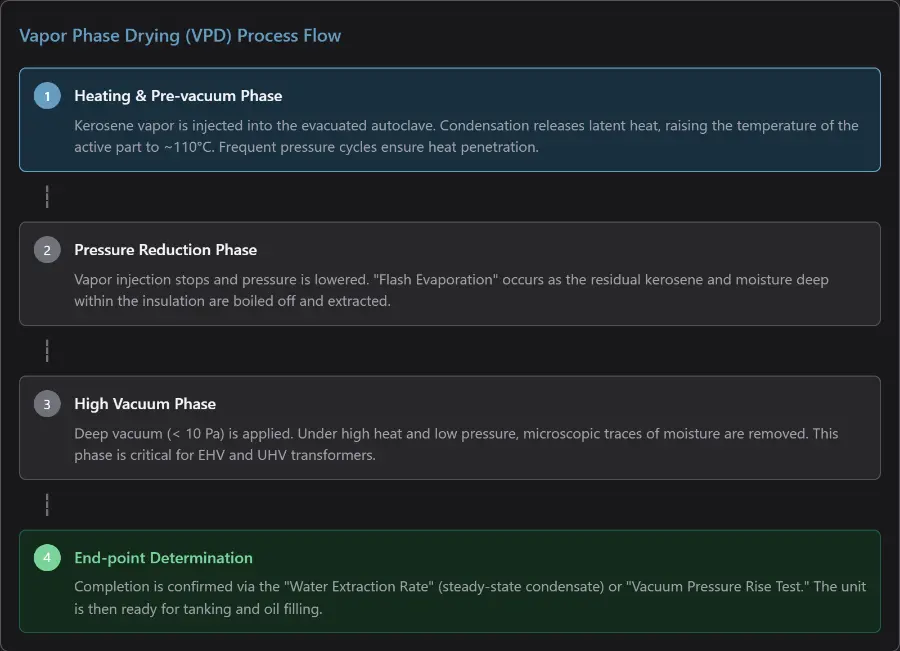

Il processo VPD consiste in quattro fasi distinte:

3. Priorità e Vincoli Ingegneristici

Dal punto di vista della supervisione tecnica, tre parametri sono fondamentali:

1. Integrità Termica (105°C - 115°C): L'isolamento in cellulosa è tipicamente di Classe A (105°C). Sebbene l'essiccazione richieda calore, il superamento di 125°C causa una depolimerizzazione irreversibile (calo del valore DP), rendendo la carta fragile e riducendo la vita utile.
2. Monitoraggio dell'Estrazione dell'Umidità: Calcoliamo il carico teorico di umidità in base al peso del cartone pressato. L'essiccazione è considerata completa solo quando il volume effettivo estratto si stabilizza e corrisponde a circa il 95% del valore calcolato.
3. Stabilità del Vuoto: Un livello di vuoto finale inferiore a 10 Pa (0,075 Torr) è obbligatorio per le unità ad alta tensione per garantire che tutte le sacche di gas e umidità profonde vengano evacuate prima dell'impregnazione finale con olio.

4. Riepilogo: Perché il VPD?

Rispetto alla convenzionale Essiccazione sotto Vuoto ad Aria Calda, il VPD offre:

• Trasferimento di Calore Superiore: La penetrazione molecolare del vapore di cherosene è di gran lunga più efficiente della convezione.
• Uniformità: Previene l'"indurimento superficiale" in cui la superficie si asciuga ma il nucleo rimane umido.
• Sicurezza: L'atmosfera di cherosene previene l'ossidazione dell'isolamento ad alte temperature.

Questo processo è la "chirurgia a cuore aperto" della produzione di trasformatori. Solo rispettando rigorosamente questi parametri di vuoto e termici possiamo garantire i decenni di funzionamento stabile richiesti dalle reti elettriche moderne.

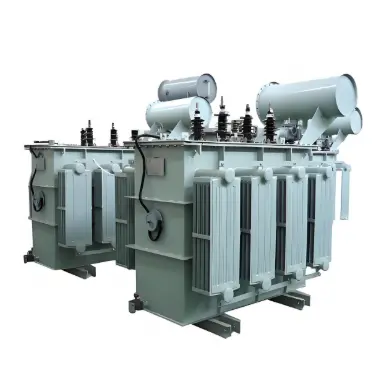

Trasformatori ROCKWILL: L'Essiccazione Portata all'Estremo

ROCKWILL gestisce officine professionali per la produzione e il collaudo di trasformatori, trattando l'"essiccazione del nucleo e degli avvolgimenti" come un processo chiave per il controllo della qualità:

Garanzia del Processo di Essiccazione

1. Apparecchiature di Essiccazione sotto Vuoto su Larga Scala

• Dotata di vasche di essiccazione sotto vuoto di grande capacità che supportano l'essiccazione del nucleo per trasformatori di classe ad alta tensione
• Livello di vuoto, temperatura e tempo di essiccazione completamente automatizzati e tracciabili

2. Capacità di Essiccazione in Fase Vapore

• I grandi trasformatori di potenza utilizzano l'essiccazione in fase vapore (VPD) — essiccazione uniforme, rapida, con bassi danni alla carta

3. Processo di Riempimento con Olio sotto Vuoto

• Olio riempito sotto alto vuoto dopo l'essiccazione, prevenendo la ri-umidificazione del nucleo
• Olio riempito disidratato e degassato, con contenuto di umidità e gas strettamente controllati

Verifica della Qualità

Perché scegliere ROCKWILL?

• 20 anni di esperienza nella produzione, processo di essiccazione maturo e stabile
• Certificato per prove di tipo KEMA, la soglia rigorosa per le gare d'appalto internazionali
• Perdite a vuoto inferiori del 30% rispetto allo standard IEC, ad alta efficienza energetica
• Validazione operativa in oltre 60 paesi, dalle condizioni di irradiazione solare africana al freddo estremo russo

La vita del trasformatore dipende dall'isolamento; la vita dell'isolamento dipende dall'essiccazione. ROCKWILL getta le basi per 30 anni di funzionamento affidabile per ogni trasformatore con il suo rigoroso processo di essiccazione.
