Uno strumento tecnologico per risolvere le sfide della gestione delle reti elettriche nelle aree rurali e ai margini delle zone dei trasformatori - regolatore di bassa tensione

RW Energy ha migliorato la qualità dell'energia elettrica nelle aree rurali di Sanmenxia, raggiungendo una stabilità della tensione superiore al 99% e una riduzione delle perdite di linea del 3% per le aziende agricole locali, grazie all'impiego di una tecnologia avanzata di commutazione al passaggio per lo zero.

RW Energy
Zhejiang Rockwell Energy Technology Co., Ltd.
Aggiungici su Google

Adattata al complesso terreno e clima dell'area montuosa di Sanmenxia, questa soluzione sfrutta i vantaggi della regolazione intelligente e della protezione esterna dei regolatori automatici a bassa tensione per risolvere l'instabilità della tensione e le eccessive perdite di potenza nelle reti elettriche rurali. Raggiunge un risultato vantaggioso per entrambi in termini di risparmio energetico e fornitura stabile di energia, promuovendo l'aggiornamento digitale delle reti elettriche rurali.

01 Panoramica del progetto

1.1 Contesto del progetto

La città di Sanmenxia, nella provincia dell'Henan, è situata nella regione montuosa dell'Henan occidentale, con le aree rurali distribuite prevalentemente tra montagne e colline. A causa del terreno difficile, la rete elettrica affronta carenze intrinseche, come raggi di alimentazione eccessivi, diametri dei conduttori ridotti e layout decentralizzati. Con il progredire della rivitalizzazione rurale, la proliferazione di elettrodomestici ad alta potenza e l'aumento dei carichi per la produzione agricola specializzata hanno portato a picchi di carico stagionali e periodici, esacerbando ulteriormente l'instabilità della tensione terminale.

Prima dell'attuazione del progetto, la tensione terminale nelle aree rurali remote di Sanmenxia scendeva frequentemente al di sotto di 180 V, con il tasso di qualificazione della tensione che scendeva sotto l'80%. Ciò non solo impediva l'avvio degli elettrodomestici e causava frequenti scatti, impattando sulla vita quotidiana degli agricoltori, ma provocava anche il blocco delle apparecchiature di produzione agricola, frenando la crescita delle industrie locali specializzate.

Contemporaneamente, la bassa tensione ha portato a un significativo aumento delle perdite di linea e del trasformatore, causando il surriscaldamento e l'invecchiamento precoce delle apparecchiature. Ciò ha creato gravi rischi per la sicurezza ed è diventato un collo di bottiglia critico per gli aggiornamenti della rete elettrica rurale e lo sviluppo regionale.

Per superare le sfide della governance della bassa tensione rurale e rispondere alle politiche di aggiornamento della rete, le autorità elettriche di Sanmenxia hanno introdotto i Regolatori Automatici a Bassa Tensione RW Energy nel 2024. Sfruttando la sua tecnologia matura e l'esperienza nei progetti, RW Energy ha fornito soluzioni personalizzate a bassa tensione per la rete di distribuzione rurale locale. Queste soluzioni affrontano con precisione punti critici come le fluttuazioni della tensione terminale e l'instabilità dell'alimentazione, garantendo energia sicura e affidabile sia per la produzione che per l'uso residenziale, facilitando così l'attuazione delle iniziative di rivitalizzazione rurale.

Studio del caso del progetto del regolatore a bassa tensione per le aree rurali e i bordi dei trasformatori di Sanmenxia di RW Energy

1.2 Prodotto principale e parametri

Su misura per il terreno montuoso e i requisiti di installazione su palo di Sanmenxia, RW Energy ha installato più set di Regolatori Automatici a Bassa Tensione.

Voce

Dettagli

Nome del prodotto

Regolatore automatico a bassa tensione (LAVR)

Tensione nominale del sistema

0,4 kV

Frequenza nominale

50 Hz

Intervallo di regolazione

Da ±10% a ±20% (Personalizzato per le condizioni sul campo)

Velocità di risposta

Dell'ordine dei millisecondi

Perdite proprie

≤ 2%

Tipo di installazione

Montaggio su palo all'aperto / Montaggio a parete

Quantità

Configurato in base alla richiesta del sito

Posizione

Rete elettrica rurale di Sanmenxia

Data di messa in servizio

2024

02 Produzione e Garanzia della Qualità

2.1 Progettazione Tecnica di Base

Il LAVR di RW Energy è progettato specificamente per ambienti rurali esterni con i seguenti punti di forza tecnici:

  • Regolazione Dinamica Intelligente: Dotato di un processore ad alte prestazioni, monitora la tensione di uscita in tempo reale. Utilizzando la tecnologia di commutazione a passaggio per lo zero dei tiristori (SCR), raggiunge una risposta a livello di millisecondi senza interferenze d'arco o usura meccanica, garantendo una tensione terminale stabile anche durante brusche variazioni di carico.
  • Regolazione Trifase Indipendente: Supporta la compensazione segregata per fase per risolvere problemi di squilibrio estremo in cui una fase è bassa mentre le altre sono alte, un problema comune nelle reti rurali con carichi monofase pesanti.
  • Struttura Autotrasformatore a Basse Perdite: L'impedenza interna è inferiore del 30% rispetto ai regolatori tradizionali, mantenendo le perdite proprie al di sotto del 2%, in linea con gli obiettivi di risparmio energetico e riduzione delle emissioni di carbonio.
  • Protezione Esterna per Tutte le Stagioni: Dotato di un involucro in acciaio inossidabile con grado di protezione IP54. Il design per installazione su palo elimina la necessità di cabine di distribuzione dedicate, risparmiando oltre l'80% dei costi di ingegneria civile.

RW Energy Sanmenxia Rural and Transformer Edge Low Voltage Regulator Project Case Study

  • Protezione di Bypass in Caso di Guasto: Include la protezione automatica per mancanza di alimentazione, sovratemperatura, sovraccarico e sottotensione. Il sistema passa alla modalità di bypass in meno di 100 ms in caso di guasti per garantire un'alimentazione continua.

2.2 Certificazione di Qualità

RW Energy è certificata ISO 9001, ISO 14001 e ISO 45001. Le unità LAVR hanno superato rigorosi test da parte di laboratori nazionali autorevoli, conformemente a standard quali GB/T 12325 (Deviazione di Tensione) e GB/T 7251.1 (Apparecchiature di manovra e di controllo a bassa tensione).

03 Test Rigorosi

Per garantire l'affidabilità nelle condizioni rurali reali, tutte le unità sono state sottoposte a convalida in condizioni limite presso il Laboratorio di Energia Digitale di RW Energy:

  • Test di Compensazione ad Ampio Intervallo: Sono state simulate fluttuazioni in ingresso da 180 V a 240 V, mantenendo un'uscita stabile di 220 V ±2%.
  • Test di Carico Pesante e Riscaldamento: Funzionamento continuo per 8 ore a 1,1 volte la corrente nominale con un'efficienza del sistema superiore al 98%. Il riscaldamento è conforme allo standard JB/T 8749.
  • Test di Impatto del Carico: È stato simulato un impatto di corrente di spunto pari a 6 volte il nominale da macchinari agricoli per verificare la resistenza alle sovratensioni e prevenire gli scatti indesiderati.
  • Adattamento Ambientale: Funzionamento continuo per 72 ore in condizioni montane simulate ad alta temperatura, alta umidità e soggette a fulmini.

04 Imballaggio e Logistica

Considerando il terreno impervio dell'Henan occidentale, le apparecchiature sono state fissate in imballaggi di grado export, antiumidità e antiurto. Sono state utilizzate casse di legno rinforzate per il trasporto interno verso i siti montani, con tutti gli accessori classificati ed etichettati per un assemblaggio immediato in campo.

RW Energy Sanmenxia Rural and Transformer Edge Low Voltage Regulator Project Case Study

05 Installazione in Campo e Riepilogo Operativo

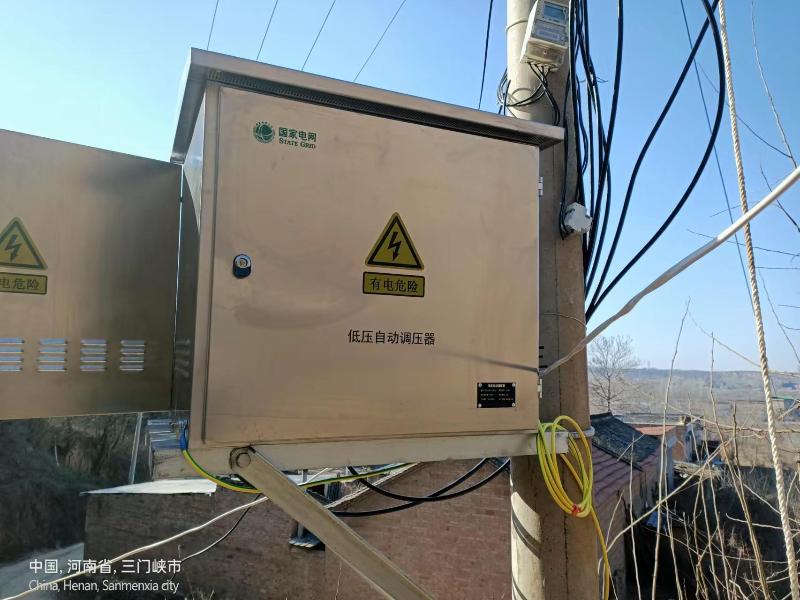

5.1 Installazione e Implementazione

RW Energy ha inviato una squadra tecnica professionale presso il sito del progetto di Sanmenxia per fornire servizi di installazione e messa in servizio end-to-end su misura per gli specifici scenari di installazione su palo:

  • Sopralluogo: La squadra tecnica ha condotto ispezioni in loco per ogni punto di installazione. Sulla base del raggio di alimentazione, delle condizioni di carico e del terreno locale, hanno determinato le posizioni ottimali dei pali e ottimizzato i piani di installazione per garantire la compatibilità delle apparecchiature con le condizioni del sito.
  • Costruzione delle Fondamenta: La squadra ha guidato il committente del progetto nella saldatura e nel fissaggio delle staffe di installazione e nella posa del sistema di messa a terra, garantendo una messa a terra affidabile per migliorare la protezione contro i fulmini e le capacità anti-interferenza.
  • Installazione delle Apparecchiature: Completamento del sollevamento, posizionamento e fissaggio dei regolatori. Questo processo ha garantito l'orizzontalità del dispositivo e la stabilità meccanica, corrispondendo pienamente ai requisiti per l'installazione esterna su palo.

RW Energy Sanmenxia Rural and Transformer Edge Low Voltage Regulator Project Case Study

  • Cablaggio e Messa in Servizio: Esecuzione del cablaggio dei cavi a bassa tensione e test di isolamento, verificando al contempo l'affidabilità di tutte le connessioni di linea. È stata eseguita la messa in servizio in loco con accensione per configurare i parametri del controller e verificare le funzioni principali, inclusa la regolazione della tensione e la protezione dai guasti.
  • Formazione O&M: È stata condotta una formazione specializzata per il personale delle utility locali, coprendo il funzionamento delle apparecchiature, l'ispezione di routine e la risoluzione dei problemi. Sono stati forniti manuali dettagliati di O&M e documentazione tecnica per garantire che la squadra padroneggiasse le competenze essenziali di manutenzione.

5.2 Feedback Operativo

Dalla messa in servizio, l'apparecchiatura ha dimostrato una stabilità eccezionale con zero tempi di inattività registrati dovuti a guasti. Le sfide legate alla bassa tensione nelle aree rurali di Sanmenxia sono state completamente risolte, con tutti gli indicatori di prestazione che soddisfano o superano le aspettative:

  • Miglioramento Significativo della Qualità della Tensione: Il progetto ha affrontato efficacemente i problemi di bassa tensione terminale e di fluttuazioni frequenti. Il tasso di conformità della tensione regionale è aumentato da meno dell'80% prima del progetto a oltre il 99,5%, con la tensione terminale stabilizzata nell'intervallo standard di 220 V. Ciò garantisce che gli elettrodomestici e i macchinari per la produzione agricola possano avviarsi e funzionare in modo affidabile.
  • Risparmio Energetico e Riduzione delle Perdite Misurabili: Grazie alle basse perdite proprie dell'apparecchiatura, sia le perdite di linea che le perdite di potenza reattiva del trasformatore sono state significativamente ridotte. Dopo la messa in servizio, il tasso di perdite di linea della rete regionale è diminuito di oltre il 3%, determinando un sostanziale risparmio energetico annuale e una marcata riduzione dei costi di esercizio e manutenzione (O&M) della rete.
  • Sicurezza Completa dell'Alimentazione Elettrica: Con la protezione dell'involucro in acciaio inossidabile di alta qualità e un robusto meccanismo di protezione contro fulmini e guasti, i pericoli per la sicurezza come il surriscaldamento dell'apparecchiatura e i cortocircuiti sono stati efficacemente mitigati. Ciò ha portato a un notevole aumento del tasso di sicurezza complessivo dell'uso dell'energia elettrica nelle aree rurali.
  • Eccezionale Adattabilità agli Scenari: L'adozione di un'installazione esterna su palo ha eliminato la necessità di costruire nuove cabine di distribuzione. Questa costruzione snella e la rapida implementazione hanno significativamente ridotto gli investimenti in infrastrutture richiesti per gli aggiornamenti della rete elettrica rurale.

RW Energy Sanmenxia Rural and Transformer Edge Low Voltage Regulator Project Case Study

Le autorità locali hanno commentato: "La soluzione di RW Energy ha risolto fondamentalmente il collo di bottiglia della bassa tensione dell''ultimo miglio' a Sanmenxia, fornendo una solida base energetica per le industrie rurali e la vita residenziale."

06 Servizi di O&M Gestiti per l'Intero Ciclo di Vita

RW Energy fornisce un modello di servizio O&M integrato per il progetto di Sanmenxia, che copre l'intero ciclo di vita dell'apparecchiatura, dalla selezione e installazione al monitoraggio in tempo reale e alla dismissione. Il nostro meccanismo di risposta alle emergenze 24 ore su 24 e le valutazioni periodiche dello stato di salute garantiscono il funzionamento a lungo termine, sicuro ed efficiente della rete elettrica rurale.

Per maggiori dettagli sulle soluzioni di rete personalizzate, contattateci per ricevere la vostra proposta esclusiva sulla qualità dell'energia!
