Studio di caso sul Progetto di Compensazione Intelligente di Potenza Reattiva a 11 kV per la Rete di Irrigazione Agricola in Nigeria

01 Panoramica del Progetto

1.1 Contesto del Progetto

Come importante centro agricolo in Africa Occidentale, lo stato di Kano, nella Nigeria settentrionale, è un'area di produzione chiave per colture alimentari e da reddito come cotone, arachidi, riso e mais. L'irrigazione agricola qui dipende dall'operazione concentrata di grandi pompe e motori idraulici. La rete di distribuzione locale è caratterizzata da linee lunghe, carichi dispersi e forti fluttuazioni stagionali. Quando le pompe per l'irrigazione vengono avviate simultaneamente, spesso si verificano abbassamenti di tensione alla fine delle linee, fattori di potenza bassi, perdite elevate sulle linee e frequenti fluttuazioni di tensione. Questi problemi non solo impediscono alle attrezzature di irrigazione di avviarsi correttamente - causando ritardi nei programmi agricoli - ma aumentano anche le perdite della rete e compromettono la stabilità dell'approvvigionamento, ostacolando gravemente la produttività agricola e la sicurezza alimentare.

In risposta agli obiettivi del governo nigeriano di "Elettrificazione Rurale, Raccolto Agricolo Stabile e Risparmio Energetico", l'Ufficio di Irrigazione Agricola dello Stato di Kano ha ufficialmente introdotto i Dispositivi di Compensazione Reattiva a Passaggi Multipli da 11 kV di RW Energy nel luglio 2023. Sfruttando l'esperienza tecnica di RW Energy nella compensazione reattiva all'aperto e nella gestione della qualità dell'energia per le reti rurali, è stata fornita una soluzione di compensazione intelligente personalizzata per la rete di irrigazione del Kano settentrionale. Il progetto mira a fornire una stabilizzazione precisa della tensione, una compensazione dinamica e una riduzione delle perdite per garantire un approvvigionamento elettrico affidabile per l'agricoltura e sostenere la modernizzazione dell'infrastruttura energetica dell'Africa Occidentale.

1.2 Prodotto Principale e Parametri

Per questo progetto sono stati configurati complessivamente 16 set di dispositivi di compensazione reattiva a passaggi multipli da 11 kV per esterno, insieme a recinzioni, sistemi di messa a terra e parti di ricambio. I parametri principali sono i seguenti:

02 Produzione e Garanzia della Qualità

2.1 Progettazione Tecnica di Base

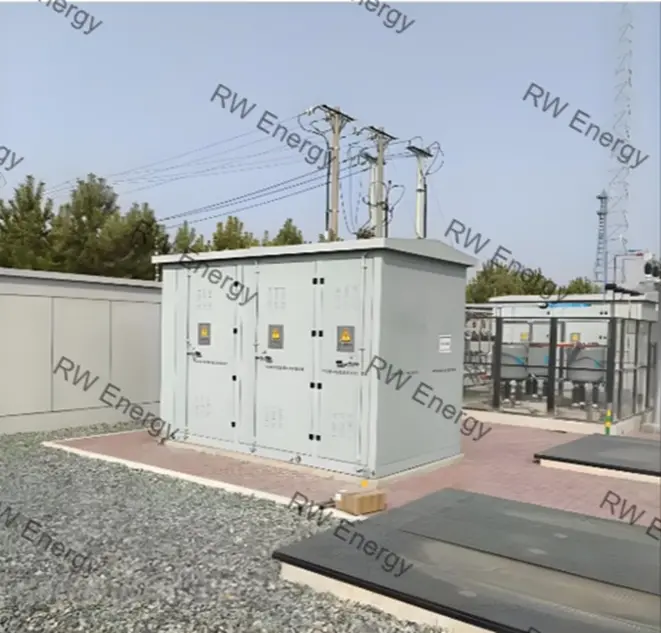

Il sistema RW Energy 11 kV utilizza un design modulare integrato in un armadio esterno, specificamente ottimizzato per le alte temperature, l'alta umidità, la forte presenza di polvere e le fluttuazioni rapide del carico nelle regioni agricole della Nigeria:

• Controllo Intelligente dello Scalino: commuta automaticamente i gruppi di condensatori in base ai picchi e alle valli del carico di irrigazione per raggiungere un equilibrio dinamico locale del potere reattivo, evitando sovradimensionamenti o sottodimensionamenti.
• Adattamento a Condizioni Estreme: il guscio è realizzato in acciaio laminato a freddo anticorrosivo ad alta resistenza con rivestimento a polvere multi-strato. Presenta un tetto impermeabile inclinato, una base rialzata, filtri antipolvere sulle prese d'aria e moduli interni di deumidificazione per resistere alle condizioni della Savana Tropicale (temperatura di 45 ℃, umidità del 95 % e tempeste di sabbia).
• Sicurezza e Stabilità: i condensatori e i reattori centrali utilizzano componenti a bassa perdita e ad ampio intervallo di temperatura. La protezione integrata contro sovratensione, sotto-tensione, sovracorrente, limiti armonici e sensore di temperatura garantisce un funzionamento stabile a lungo termine nelle reti rurali complesse.
• Manutenzione e Operatività Intelligenti: i moduli di monitoraggio remoto integrati supportano il caricamento in tempo reale di tensione, corrente, fattore di potenza e stato di commutazione, soddisfacendo le esigenze di manutenzione non assistita nelle reti remote della Nigeria.

2.2 Funzioni Principali e Vantaggi

2.3 Certificazione di qualità

RW Energy è certificata secondo ISO 9001, ISO 14001 e ISO 45001. Tutti i prodotti hanno superato test autoritativi presso centri nazionali di supervisione e controllo della qualità degli apparecchi ad alta tensione, conformandosi ai requisiti di certificazione IEC 60871 e SONCAP per il mercato nigeriano.

2.4 Vantaggio competitivo rispetto alle soluzioni tradizionali

03 Prova di accettazione in fabbrica (FAT)

Tutte e 16 le unità hanno sottoposto a test completi in fabbrica conformi alle norme IEC 60871 (Condensatori) e IEC 60076-6 (Reattori):

• Prova di resistenza dielettrica: 1 minuto di resistenza alla frequenza di rete a 42 kV e resistenza all'impulso di fulmine a 75 kV, verificando la sicurezza dell'isolamento per gli ambienti ad alta umidità dell'Africa occidentale.
• Prova di compensazione dinamica: fluttuazioni di carico simulate da 0-100 %; risposta in millisecondi con fattore di potenza stabilizzato sopra 0.95 senza oscillazioni di commutazione.
• Prova delle funzioni di protezione: azioni di protezione (sopravoltaggio, sovracorrente, ecc.) verificate entro ≤ 50 ms con 100 % di precisione.
• Simulazione ambientale: operazione a pieno carico continua per 72 ore a 50 ℃ e 95 % di umidità con prestazioni stabili.

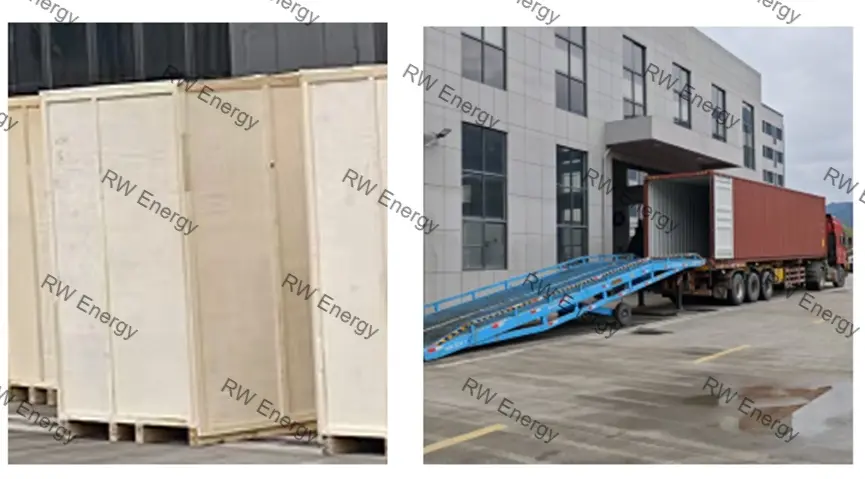

04 Imballaggio e spedizione

L'equipaggiamento ha utilizzato un imballaggio esportativo pesante specializzato:

• Sigillatura al vuoto impermeabile completa per i componenti elettrici principali.
• Casse di legno rinforzate con ammortizzatori ad alta resistenza per resistere al trasporto marittimo e terrestre a lunga distanza in Africa.
• Spedito con liste di imballaggio in inglese, certificati, rapporti di prova e documenti SONCAP per una rapida doganale nigeriana.

05 Installazione e riassunto operativo

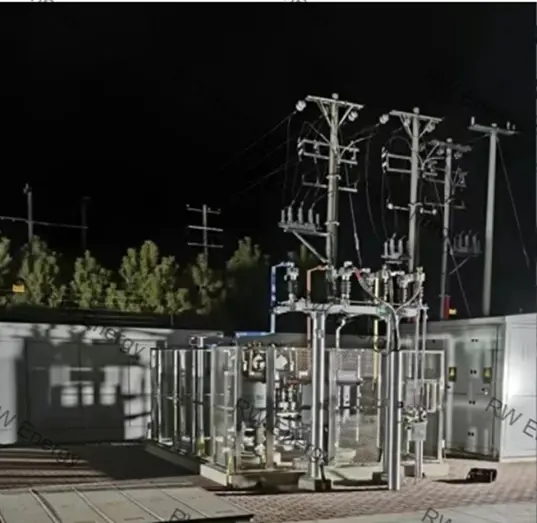

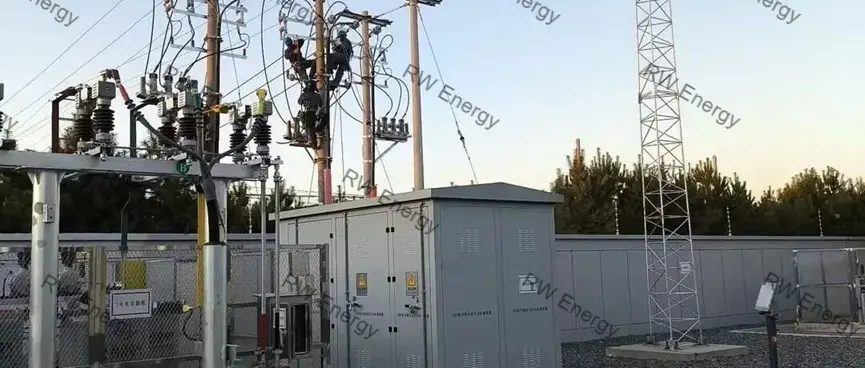

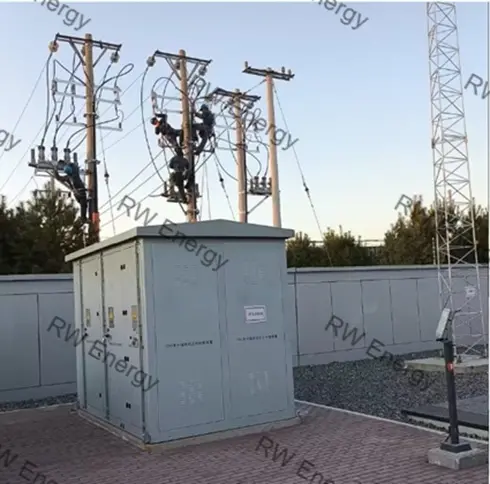

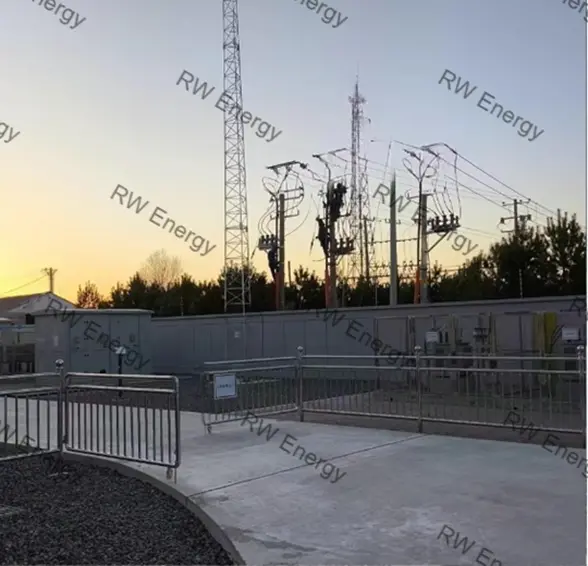

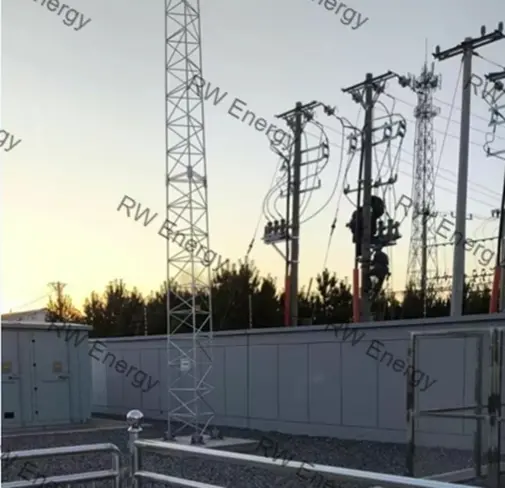

5.1 Implementazione dell'installazione

RW Energy ha inviato un team tecnico professionale nello Stato di Kano per fornire servizi tecnici completi in inglese:

• Guida alla costruzione della fondazione e dei sistemi di terra (assicurando una resistenza ≤ 4 Ω).
• Completamento dei termini dei cavi ad alta tensione e prove di isolamento.
• Configurazione dei parametri localizzata (adattata alle caratteristiche di fluttuazione della rete a 11 kV della Nigeria).
• Formazione O&M per il personale locale e consegna di dossier tecnici in inglese.

5.2 Feedback operativo

Dall'immissione in servizio, le 16 unità hanno operato in modo stabile senza guasti:

• Qualità della tensione: la fluttuazione della tensione in linea è stata ridotta da ±22 % a ±3 %; il tasso di successo dell'avvio del pompa è del 100 %.
• Fattore di potenza: migliorato da 0.65-0.75 a un valore stabile tra 0.95-0.98; le perdite di linea sono state ridotte del 3 %-5 %.
• Affidabilità: eliminazione dei cali di tensione e garanzia di irrigazione continua, prevenendo ritardi nella coltivazione.
• Efficienza O&M: il monitoraggio remoto ha ridotto le ispezioni sul sito del 80 %.

Il progetto ha ricevuto alte lodi dall'Ufficio di Irrigazione Agricola dello Stato di Kano e dalle compagnie locali di distribuzione elettrica: "I dispositivi RW Energy di compensazione reattiva multi-step a 11 kV hanno risolto completamente le sfide di bassa tensione, alte perdite e instabilità nella rete di irrigazione del nord. L'equipaggiamento è resistente a temperature elevate, alle tempeste di sabbia e non richiede manutenzione, adattandosi perfettamente all'ambiente della Nigeria. Il servizio professionale ed efficiente del team tecnico cinese ha stabilito un benchmark per l'aggiornamento delle reti elettriche agricole in Africa occidentale."

06 Valore del progetto e significatività per l'industria

6.1 Valore diretto

• Risolvere le sfide energetiche dell'irrigazione: risposta rapida, stabilizzazione precisa della tensione e compensazione intelligente assicurano un'energia affidabile per la produzione agricola e la vita residenziale nello Stato di Kano.
• Riduzione significativa delle perdite e aumento dell'efficienza: le perdite in linea sono ridotte del 3 % - 5 % e il fattore di potenza soddisfa costantemente gli standard, creando benefici economici diretti per la rete.
• Upgrade dell'efficienza O&M: controllo intelligente automatico combinato con monitoraggio remoto sostituisce completamente gli aggiustamenti manuali, riducendo significativamente i costi operativi e di manutenzione.

6.2 Valore per l'industria e sociale

• Creazione di un modello replicabile: Fornisce una soluzione benchmark fattibile e scalabile per la governance della tensione della rete e la riduzione delle perdite nelle regioni agricole dell'Africa occidentale, promuovendo l'aggiornamento intelligente delle reti di distribuzione in Nigeria.
• Sostegno alla sicurezza alimentare: Supporta l'irrigazione agricola con energia stabile e affidabile, contribuendo alla rivitalizzazione rurale e alla sicurezza alimentare in Nigeria.
• Benchmark di iterazione tecnica: Promuove la trasformazione della compensazione reattiva a media tensione da "regolazione manuale grezza" a "precisione intelligente", adattandosi alle esigenze dei nuovi sistemi elettrici africani.

07 Servizi gestiti di O&M a ciclo completo

RW Energy fornisce servizi gestiti integrati di O&M (Operazione e Manutenzione) a ciclo completo localizzati per l'Africa occidentale per il progetto di compensazione reattiva multi-step a 11 kV nello Stato di Kano. I nostri servizi coprono attrezzature elettriche come dispositivi di compensazione reattiva a 11 kV, apparecchiature di commutazione e terminali di automazione della distribuzione, gestendo l'intero processo dalla selezione e adattamento, all'installazione e messa in servizio, monitoraggio operativo, ispezione regolare, manutenzione, riparazione di guasti, valutazione dello stato fino al disarmo e sostituzione.

Implementando la responsabilità di personale dedicato, controllo a tutto il processo, dati tracciabili e gestione a ciclo chiuso, ottimizziamo le strategie di O&M in base alle caratteristiche remote, non sorvegliate, ad alta temperatura e polverose dei siti di irrigazione di Kano:

• Monitoraggio remoto: Monitoraggio in tempo reale dei parametri operativi per identificare preventivamente i rischi di guasto.
• Manutenzione preventiva: Ispezioni e manutenzioni annuali sul sito personalizzate per le condizioni climatiche locali (trattamenti antipolvere, antiumidità e resistenti al calore).
• Supporto locale: Creazione di magazzini localizzati di ricambi per l'Africa occidentale con risposta alle riparazioni di guasti 24/7, supportati da team tecnici cinesi remoti.

Il nostro approccio assicura un funzionamento a lungo termine sicuro e stabile delle attrezzature, estende la durata del servizio e riduce i costi di O&M, fornendo agli utenti sicurezza energetica affidabile, efficiente e priva di preoccupazioni. Questo modello è adatto per reti di distribuzione a 11 kV, irrigazione agricola e sistemi di energia remoti in tutta l'Africa.

Contattateci per maggiori dettagli e soluzioni di potenza personalizzate!
