| Merek | Xinyouxiang |
| Nomor Model | RNN-12 630A Saklar beban lemari tiup |
| Tegangan nominal | 12kV |
| Arus nominal | 630A |
| Frekuensi nominal | 50Hz |
| Seri | RNN-12 |
RNN-12 630A charging cabinet load switch adalah komponen kontrol inti yang dirancang khusus untuk sistem distribusi tegangan menengah 12kV, dengan keunggulan seperti pemasangan mudah, perawatan minimal, umur panjang, ukuran kecil, harga terjangkau, aman dan andal. Seri produk ini akan dikirim setelah lulus pemeriksaan lengkap dan memenuhi persyaratan relevan dari GB1984-89 dan GB/T1984-2014 pemutus sirkuit AC tegangan tinggi.
Parameter Produk
| Nomor Seri | Item | Satuan | Parameter | Keterangan |
|---|---|---|---|---|
| 1 | Tegangan Nominal | kV | 12 | |
| 2 | Frekuensi Nominal | Hz | 50 | |
| 3 | Arus Nominal | A | 630 | |
| 4 | Arus Tahan Sementara Nominal | kA/s | 20/4, 25/3 | |
| 5 | Arus Puncak Tahanan Nominal | kA | 50/63 | |
| 6 | Arus Penyambungan Gangguan Nominal | kA | 50/63 | |
| 7 | Arus Beban Aktif Pemutusan Nominal | A | 630 | |
| 8 | Arus Pemutusan Loop Garis Nominal | A | 630 | |
| 9 | Arus Pemutusan Trafo Tanpa Beban Nominal | A | 6.3 | |
| 10 | Arus Pemutusan Pengisian Kabel Nominal | A | 10 | |
| 11 | Jumlah Operasi Pemutusan Beban Aktif | kali | 100 | |
| 12 | Tegangan Tahan Frekuensi Daya 1 Menit | kV | 42/48 | Dalam Gas SF6 |
| 13 | Tegangan Tahan Impuls Petir | kV | 75/85 | Dalam Gas SF6 |
| 14 | Umur Mekanis | kali | 5000 | |
| 15 | Resistansi Sirkuit Utama | μΩ | ≤35 | |
| 16 | Jarak Pusat Fasa ke Fasa | mm | 150 |

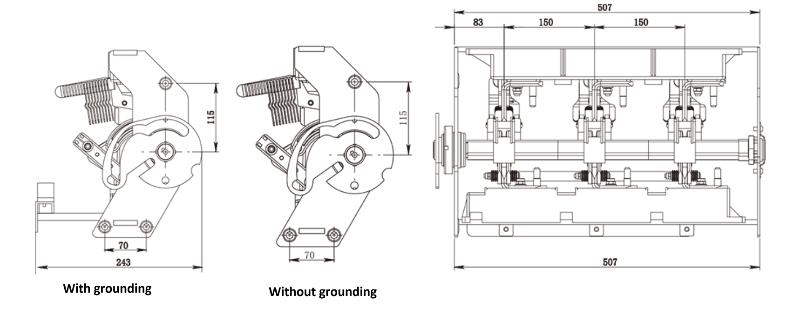

dimensi pemasangan
Ini adalah saklar isolasi beban yang kompak khusus dirancang untuk jaringan distribusi tegangan menengah 12kV, dengan arus nominal 630A, menggunakan gas SF6 sebagai media isolasi, dan mengintegrasikan dua fungsi inti: pemutusan arus beban dan isolasi keamanan sirkuit. Saklar ini memiliki struktur yang padat dan performa penyegelan yang unggul, dan dapat ditanam langsung ke dalam kabinet seperti kabinet isolasi gas dan unit ring utama, cocok untuk skenario distribusi listrik yang memiliki persyaratan tinggi terhadap ruang dan keandalan. Melalui interlock mekanis, ia mewujudkan beralih aman antara posisi "penutup-isolasi", dapat memutuskan efektif arus beban nominal 630A, mengisolasi bagian berenergi untuk menjamin keselamatan personel pemeliharaan, dan merupakan komponen saklar kunci untuk jaringan distribusi perkotaan, taman industri, dan substasiun kecil hingga menengah.
Keunggulan inti fokus pada empat dimensi: keandalan isolasi, adaptabilitas struktural, perlindungan keselamatan, dan ekonomi operasi dan pemeliharaan: ① Kinerja isolasi stabil: Gas SF6 memiliki kekuatan isolasi 2-3 kali lebih kuat daripada udara, tidak ada risiko perayapan atau kilat, cocok untuk lingkungan yang keras seperti kelembaban, debu, dan semburan garam, dengan umur isolasi yang panjang; ② Penyampaian arus 630A yang tepat: Arus nominal 630A, arus tahan pendek nominal ≥25kA/3s, memenuhi persyaratan beban sirkuit distribusi listrik skala kecil hingga menengah dengan kapasitas overload yang kuat; ③ Adaptabilitas kabinet tinggi: Volumenya hanya 1/3 dari saklar tipe terbuka tradisional, dan ukuran pemasangan sepenuhnya kompatibel dengan kabinet insulasi gas 12kV utama dan unit ring tanpa modifikasi kabinet tambahan; ④ Interlock keselamatan ketat: Dengan interlock mekanis bawaan, mengikuti logika anti-keliru "tidak dapat membuka pintu kabinet saat ditutup, dan hanya dapat dipertahankan dalam posisi isolasi" untuk menghilangkan kecelakaan operasional; ⑤ Biaya operasi dan pemeliharaan rendah: Desain ruang gas tertutup penuh, laju kebocoran gas SF6 ≤0,1%/tahun, tidak memerlukan pengisian ulang gas yang sering, umur mekanis mesin ≥10.000 kali, sangat mengurangi beban pemeliharaan belakangan; ⑥ Operasi fleksibel: Mendukung kendali jarak jauh (protokol RS485/Modbus) dan operasi darurat manual, sesuai untuk kebutuhan substation tanpa pengawasan.
