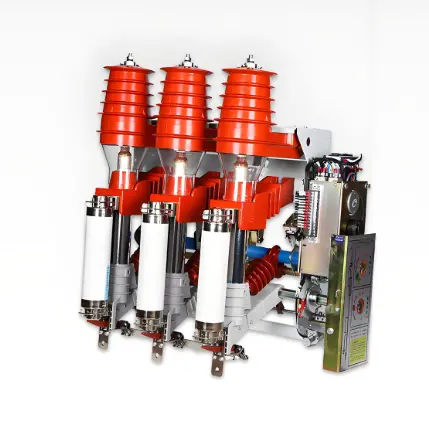

Saklar pemutus beban tertekan indoor 12kV

Tinjauan Produk

Saklar pemutus beban pneumatik FKN12 - 12D (selanjutnya disebut sebagai saklar pemutus beban) adalah perangkat pemutus tegangan tinggi indoor untuk arus tiga fasa AC 12kV, 50/60Hz. Dalam kondisi sirkuit normal, ia dapat menutup, membawa, dan memutus arus beban; ia dapat menutup arus pendek dan memiliki kemampuan untuk membawa arus pendek dalam waktu tertentu. Setelah saklar pemutus beban dilengkapi dengan sekring pembatas arus dengan pukulan, ia menjadi perangkat listrik kombinasi saklar pemutus beban-sekring (selanjutnya disebut sebagai perangkat listrik kombinasi), yang dapat digunakan untuk perlindungan overload dan arus pendek beban (seperti transformator daya).

Produk ini cocok untuk dipasang di lemari switch unit ring utama, substasiun kotak, dan jenis lemari switch lainnya. Ini adalah peralatan ideal untuk konstruksi, transformasi, dan pembaruan jaringan distribusi saat ini, substasiun transformasi dan distribusi, serta stasiun switch.

Fitur Kunci

Kemampuan Penanganan Arus: Dalam operasi normal, ia dapat menutup, membawa, dan memutus arus beban dengan lancar; dalam kasus adanya gangguan arus pendek, ia mampu menutup arus pendek dan membawa arus pendek dalam waktu yang ditentukan, memastikan stabilitas jangka pendek jaringan listrik selama gangguan dan memberikan waktu untuk eliminasi gangguan.

Fitur Perlindungan Kombinasi: Ketika dikombinasikan dengan sekring pembatas arus dengan pukulan, ia membentuk perangkat listrik kombinasi saklar pemutus beban-sekring, memberikan perlindungan overload dan arus pendek untuk beban seperti transformator daya. Ini menyederhanakan konfigurasi perlindungan sistem dan meningkatkan keteraturan dan efektivitas perlindungan.

Struktur Kompak: Berdasarkan prinsip pemadam busur pneumatik, struktur keseluruhan dirancang dengan indah dan memiliki jejak kecil, cocok untuk dipasang di lemari switch indoor dengan ruang terbatas.

Pemasangan Fleksibel: Memiliki kompatibilitas kuat dengan berbagai jenis lemari switch seperti lemari switch unit ring utama dan substasiun kotak. Dapat dipasang dengan mudah dalam proyek baru maupun renovasi, mengurangi kesulitan dan biaya konstruksi.

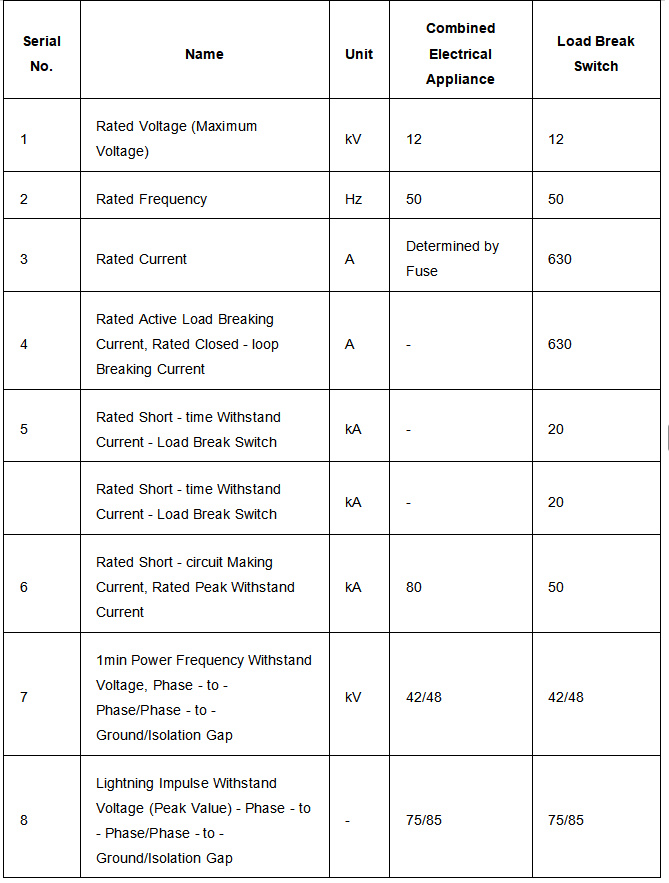

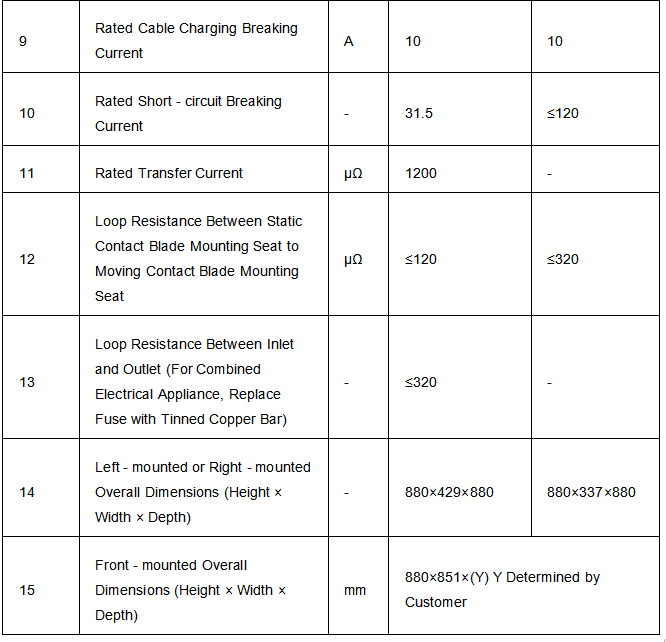

Parameter Teknis

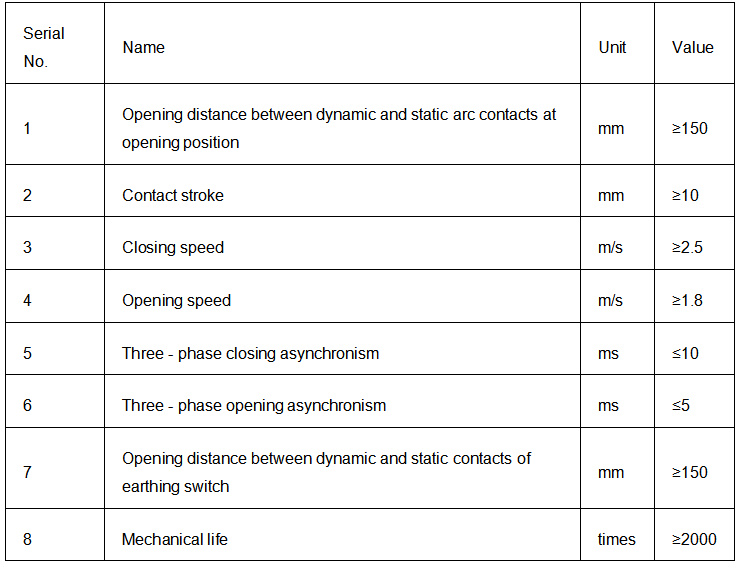

Karakteristik Mekanis

Kondisi Lingkungan Operasi

•  Ketinggian: Tidak melebihi 1000m;

•  Suhu Ambien: Maksimum +40°C, Minimum -25°C;

• Kelembaban Relatif: Rata-rata harian tidak melebihi 95%, Rata-rata bulanan tidak melebihi 90%;

• Intensitas Gempa: Di bawah 8 skala Richter;

• Saklar ini harus dipasang di tempat yang bebas dari bahaya kebakaran, ledakan, pencemaran berat, korosi kimia, dan getaran hebat.
