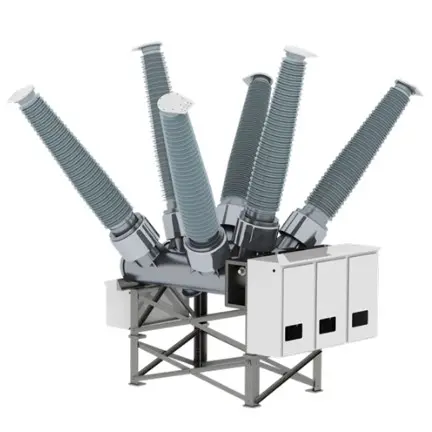

145kV 150kV 170kV Pemutus Sirkuit SF6 Tangki Mati

Deskripsi：

Pemutus sirkuit SF6 145kV dengan tangki mati adalah perangkat tegangan tinggi yang andal dirancang untuk memastikan operasi stabil sistem tenaga. Ini menggunakan struktur tangki mati, dengan bagian hidup tertutup dalam casing logam yang diisi dengan gas SF6, memastikan pemadaman busur cepat dan penghentian arus gangguan yang efisien untuk melindungi keamanan jaringan. Desain titik berat rendah memberikan ketahanan gempa yang kuat, menyesuaikan dengan lingkungan yang keras seperti iklim ekstrem. Perangkat ini mengintegrasikan bushing dan transformator arus untuk mendukung kontrol multifungsi seperti pengukuran dan perlindungan. Dengan umur mekanis/elektris yang panjang dan struktur tertutup, frekuensi perawatan berkurang secara signifikan. Dilengkapi dengan perangkat kunci anti-misoperation, memastikan keamanan personel dan perangkat. Digunakan secara luas di bidang tenaga, metalurgi, transportasi, dan lainnya, kinerjanya sangat baik dalam skenario tegangan menengah dan tinggi.

Keunggulan Produk：

• Mekanisme operasi pegas pemutus sirkuit aman dan stabil, bebas perawatan, dan sangat andal, dan memenuhi persyaratan mekanisme operasi tanpa minyak dan tanpa gas.

• Pemadam busur kombinasi kompresi energi sendiri.

• Perangkat dikirim setelah uji dampak petir, yang menghilangkan bahaya pelepasan isolasi yang disebabkan oleh produksi dan perakitan, dan memastikan kualitas produk yang stabil dan andal.

• Kualitas insulator stabil dan andal.

• Parameterisasi tinggi: Parameter teknis produk semuanya merupakan standar tertinggi di industri.

• Tim desain kelas satu domestik, pemasok, dan sistem kontrol internal memastikan keamanan, stabilitas, dan keandalan produk, dan produk serta standar pemeriksaan yang diproduksi di pabrik telah diakui oleh Negara Grid dan Pengawasan Southern Power Grid.

• Menggunakan alat R&D canggih seperti perangkat lunak analisis elemen hingga, analisis fungsional, rantai karakteristik kualitas seluruh proses, analisis rantai ukuran, analisis mode gagal potensial dan efek (FEMA), dll., desain moduler diwujudkan dengan memastikan keamanan, stabilitas, dan keandalan kinerja produk.

• Tahan gempa magnitudo 9.

Fitur Produk:

• Mekanisme operasi pegas, kinerja andal;

• Kinerja pemutusan yang luar biasa

• Pemutus sirkuit E2-M2-C2, umur elektris 20 kali, umur mekanis 10000 kali.

• Kapasitas aliran nominal yang kuat;

• Tingkat isolasi yang luar biasa, pelepasan lokal kecil;

• Ketahanan korosi yang luar biasa;

• Alat desain canggih;

• Proses perakitan dan kontrol kualitas yang ketat.

 Penggunaan Lingkungan:

• Lokasi pemasangan: indoor/outdoor;

• Suhu udara lingkungan :

• Suhu maksimum: +55°C;

• Suhu minimum: -40°C; Perbedaan suhu harian maksimum: 32 K;

• Ketinggian: ≦3000m;

• Intensitas sinar matahari (siang hari cerah): 1000 W/㎡;

• Tingkat pencemaran: III./IV. grade;

• Ketebalan es: 10mm/20mm;

• Kecepatan angin/tekanan angin: 34m/s (setara dengan 700Pa pada permukaan silinder);

• Kelembaban: rata-rata kelembaban relatif harian: ≦95%; Rata-rata kelembaban relatif bulanan: ≦90%;

• Tahan gempa: sembilan derajat;

• Akselerasi horizontal: 0.3g;

• Akselerasi vertikal: 0.15g.

Penggunaan Produk:

Di daerah padat penduduk, harmonis dengan bangunan yang ada, di sub stasiun penting dan kritis, di ekspansi sub stasiun ruang terbatas, di retrofit dan penggantian fleksibel, di tempat dengan beban berat, untuk manajemen energi yang ekonomis dan andal, di pembangkit listrik, dll.

Pemutus sirkuit tabung SF6 LW58A-126/145 adalah salah satu peralatan switchgear generasi baru dari Shanghai Siyuan High Voltage Switchgear Co., Ltd., yang telah memenangkan kepercayaan pengguna dengan desain kompak dan kinerja andalnya.
