Tegangan Pemulihan Sementara Awal (ITRV) untuk pemutus sirkuit tegangan tinggi

Tegangan Pemulihan Sementara (TRV) yang mirip dengan yang dijumpai selama gangguan jalur pendek juga dapat terjadi karena koneksi busbar di sisi pasokan dari pemutus sirkuit. Tegangan pemulihan sementara khusus ini dikenal sebagai Tegangan Pemulihan Sementara Awal (ITRV). Mengingat jarak yang relatif pendek, waktu untuk mencapai puncak pertama ITRV biasanya kurang dari 1 mikrodetik. Impedansi surge pada busbar dalam substation umumnya lebih rendah dibandingkan dengan garis udara.

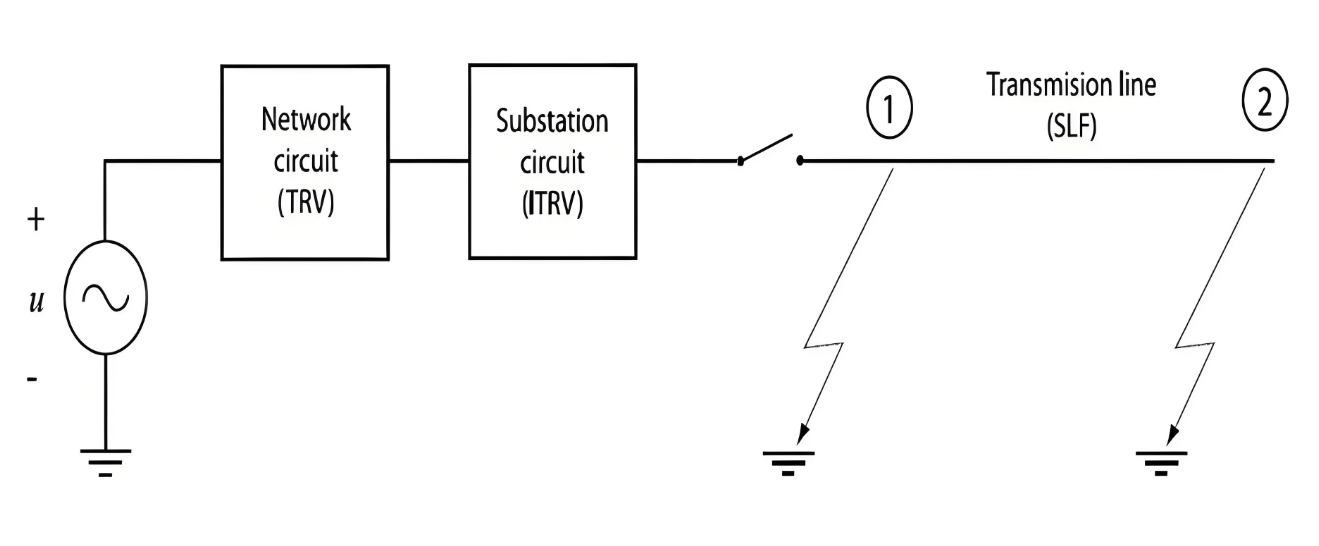

Gambar menggambarkan asal-usul kontribusi berbeda terhadap tegangan pemulihan total untuk gangguan terminal dan gangguan jalur pendek: ITRV, dan TRV untuk gangguan terminal (1), dan untuk gangguan jalur pendek (2). Di sisi sumber dari pemutus sirkuit, TRV berasal dari jaringan pasokan, sementara topologi substation, terutama busbar, menghasilkan osilasi ITRV. Dalam kasus gangguan jalur pendek, tegangan pemulihan total terdiri dari tiga komponen:

1. TRV (Jaringan) - Dihasilkan oleh jaringan pasokan.

2. ITRV (Substation) - Disebabkan oleh tata letak internal substation, terutama melibatkan busbar.

3. Oscilasi Jalur - Berasal dari karakteristik jalur transmisi itu sendiri.

Memahami komponen-komponen ini sangat penting untuk menilai stres tegangan keseluruhan pada pemutus sirkuit dan peralatan lainnya selama kondisi gangguan, membantu dalam perancangan dan pemilihan tindakan pelindung dan perangkat yang tepat. Analisis menyeluruh ini membantu memastikan keandalan dan keamanan sistem tenaga listrik.
