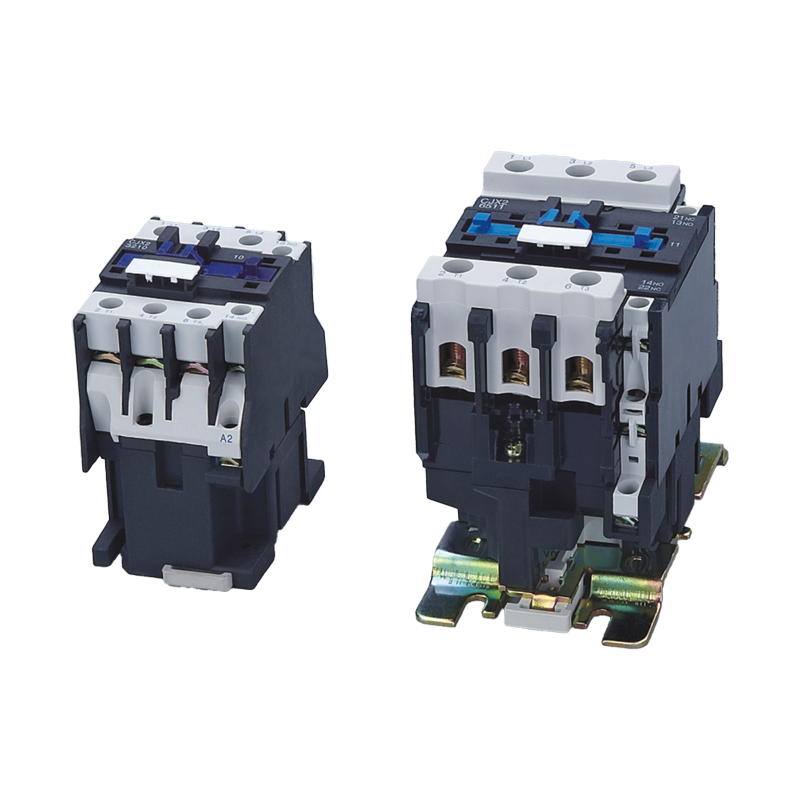

I. Contexte du projet et problèmes clés à résoudre
En tant qu'un des dispositifs électriques basse tension les plus largement utilisés, les contacteurs à courant alternatif jouent un rôle clé dans les systèmes de fonctionnement à long terme. Cependant, leur conception traditionnelle présente un défaut fondamental : les contacts génèrent inévitablement un arc lors de l'ouverture du circuit.
Ce défaut inhérent conduit à une série de problèmes graves :
- Résistance électrique fortement limitée: Les arcs provoquent un usure électrique significative des contacts, entraînant une durée de vie électrique (environ 2 à 2,5 millions d'opérations) bien inférieure à la durée de vie mécanique (20 à 25 millions d'opérations), généralement seulement un dixième de cette dernière.
- Pollution électromagnétique: Les arcs polluent le réseau électrique, génèrent des interférences radiofréquences et affectent d'autres équipements électriques.
- Risques de sécurité: La surtension générée lors de l'ouverture de charges inductives peut endommager les équipements connectés et limite également la fréquence d'opération du contacteur.
II. Solution de base : Principe de coupure sans arc
L'innovation centrale de cette solution réside dans l'adoption d'une structure hybride combinant contacts principaux + un module thyristor parallèle, avec une commande de déclenchement précise pour synchroniser exactement leurs séquences de commutation.
- Approche de conception de base:
• Utiliser des thyristors bidirectionnels comme interrupteurs sans contact pour réaliser une commutation de courant en fermeture en premier, ouverture en dernier, évitant complètement la génération d'arc.
• Utiliser les contacts mécaniques traditionnels pour transporter le courant pendant la conduction en état stable, surmontant les inconvénients des interrupteurs purement sans contact (par exemple, l'utilisation de thyristors seuls), tels que la faible résistance aux surintensités, la chute de tension de conduction élevée, le coût élevé et la nécessité de grands dissipateurs thermiques.
• La synchronisation au niveau millisecondes entre les contacts mécaniques et les composants semi-conducteurs (thyristors) via la commande de déclenchement est essentielle pour le succès de cette solution.
- Flux de travail clé (à titre d'exemple, le contacteur CJ20-40A):
| Phase de fonctionnement |
Nœud temporel |
Processus d'action |
Objectif et effet clé |
| Connexion |
|
|
|
| |
10 ms après l'alimentation de la bobine |
Le circuit de déclenchement envoie un signal ; trois paires de thyristors bidirectionnels conduisent instantanément. |
Fermeture en premier: Établissement du chemin de courant en premier, préparation pour la fermeture des contacts → connexion sans arc. |
| |
15 ms après l'alimentation de la bobine |
Les contacts principaux du contacteur se ferment, court-circuitant les thyristors. |
Basculement: Les contacts mécaniques transportent le courant du circuit principal ; les thyristors s'éteignent automatiquement en raison de la différence de tension nulle → économe en énergie. |
| Déconnexion |
|
|
|
| |
Après la désalimentation de la bobine |
La pression de contact diminue ; la résistance de contact augmente ; la chute de tension aux contacts monte à environ 0,10 V. |
Préparation: Le signal de chute de tension déclenche le circuit de commande → les thyristors conduisent immédiatement. |
| |
12 ms après la désalimentation de la bobine |
Les contacts principaux commencent à s'ouvrir. |
Coupure sans arc: Le courant est entièrement transféré au chemin thyristor → les contacts s'ouvrent à un courant nul → totalement sans arc. |
| |
18 ms après la désalimentation de la bobine |
Le circuit de déclenchement arrête le signal ; les thyristors s'éteignent naturellement au passage par zéro du courant. |
Ouverture en dernier: Termine la coupure sans arc de l'ensemble du circuit. |
III. Mise en œuvre du processus et plan de modification
Cette solution s'inspire du principe de "modification ciblée basée sur des produits matures," réduisant considérablement les barrières et les coûts d'industrialisation.
Modifications spécifiques:
- Système électromagnétique: Ajustements mineurs et optimisations pour assurer que son temps de fonctionnement répond aux exigences de précision pour la synchronisation avec le circuit thyristor.
- Contacts et système d'extinction d'arc:
o Comme la coupure sans arc est réalisée, la chambre d'extinction d'arc originale devient inutile et peut être supprimée.
o Remplacée par un boîtier isolant résistant à haute température. Ce nouveau boîtier intègre trois thyristors bidirectionnels, le circuit de commande de déclenchement et d'autres composants électroniques essentiels.
- Apparence et compatibilité: Les dimensions externes, les trous de montage et la méthode de câblage du contacteur modifié restent entièrement conformes aux contacteurs standards. Les utilisateurs peuvent remplacer et mettre à niveau sans changer aucune base de montage ou logique de câblage, facilitant grandement l'adoption sur le marché.
IV. Conclusions des tests et valeur significative
Le contacteur à courant alternatif développé sur la base de cette solution a passé des tests rigoureux de résistance mécanique et électrique, vérifiant sa sécurité, sa fiabilité et sa faisabilité.
Valeur centrale apportée:
• Amélioration révolutionnaire des performances: L'élimination complète des arcs de commutation augmente la résistance électrique par dizaines de fois, atteignant théoriquement le niveau de la durée de vie mécanique. Réduit également l'entretien des contacts et augmente la fréquence d'opération admissible.
• Élargissement des domaines d'application: La caractéristique sans arc permet une application sûre dans des environnements à haut risque avec des exigences strictes d'explosion et de protection incendie, tels que les raffineries de pétrole, les mines de charbon, l'aérospatiale, etc., en faisant un composant central fiable dans les systèmes de contrôle et de distribution d'énergie.
• Écologique: Réduit considérablement la pollution du réseau due aux arcs et les interférences électromagnétiques, s'alignant sur la tendance de développement des appareils électriques modernes écologiques.
