| Marque | HK Electrical |

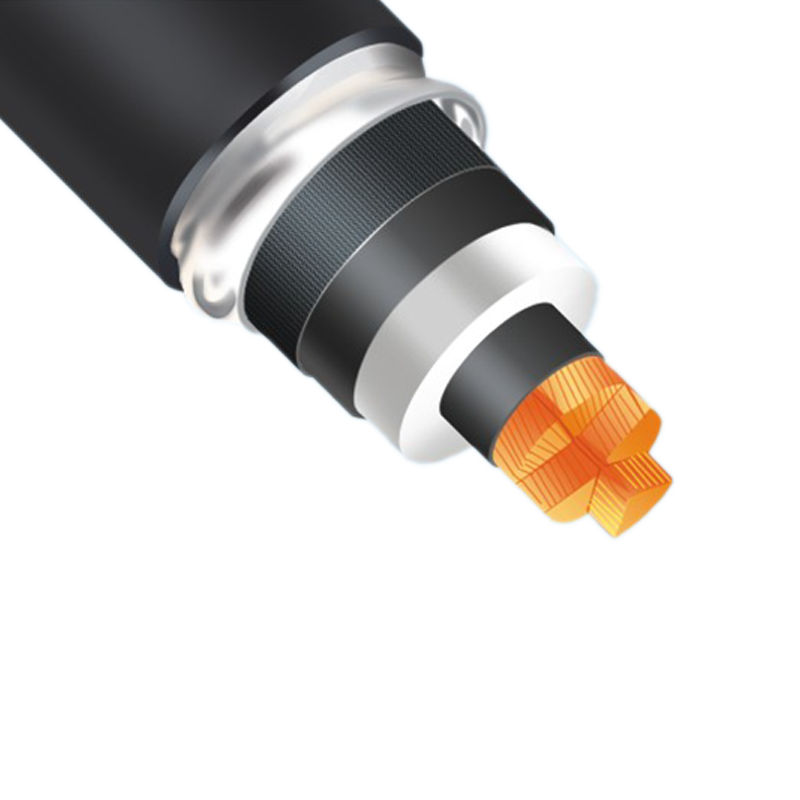

| Numéro de modèle | Série YJLW de câbles haute tension à liaison croisée |
| tension nominale | 500KV |
| Nombre de cœurs | 1-core |
| section nominale | 800mm² |
| Structure d'isolation des câbles | XLPE insulation&aluminum sheath&PE sheath |
| Matériau du conducteur | Cu-core |
| Série | YJLW Series |
Présentation
Ce produit est adapté au système de transmission et de distribution d'énergie électrique de 110-500 kV, pour la transmission d'énergie électrique. Il présente une performance ignifuge supérieure à la norme nationale, avec une faible fumée et sans émission de composés halogénés, largement utilisé dans les aéroports, les centrales nucléaires, les projets clés de contrôle des eaux, les immeubles de grande hauteur, l'industrie chimique, la métallurgie, le pétrole, les transports et autres lieux nécessitant des propriétés ignifuges.
Normes d'application
Produits 66-132 kV : normes GB / T 11017 et GB / T 19666, les propriétés ignifuges conformes aux exigences de GB / T 18380 ;
Produits 220-500 kV : normes GB / T 18890 et GB / T 19666, les propriétés ignifuges conformes aux exigences de GB / T 18380.
Dénomination et structure
Modèle |
Dénomination | |
Cu-cœur |
Al-cœur |
|
YJLW02 |
YJLLW02 |
Câble d'alimentation à isolation en polyéthylène réticulé, gaine en aluminium ondulé ou soudé et gaine extérieure en polychlorure de vinyle. |
YJLW03 |
YJLLW03 |
Câble d'alimentation à isolation en polyéthylène réticulé, gaine en aluminium ondulé ou soudé et gaine extérieure en polyéthylène. |
YJLW02 - Z |
YJLLW02 - Z |
Câble d'alimentation à isolation en polyéthylène réticulé, gaine en aluminium ondulé ou soudé et gaine extérieure en polychlorure de vinyle, avec blocage longitudinal de l'eau. |
YJLW03 - Z |
YJLLW03 - Z |
Câble d'alimentation à isolation en polyéthylène réticulé, gaine en aluminium ondulé ou soudé et gaine extérieure en polyéthylène, avec blocage longitudinal de l'eau. |
Paramètres
Câble d'alimentation 66KV à isolation en polyéthylène réticulé
Section nominal mm² |
Diamètre du conducteur mm |
Épaisseur nominal de l'isolation mm |
Épaisseur de l'enveloppe en aluminium mm |
Épaisseur de la gaine externe mm |
Approximation du diamètre externe mm |
Poids approximatif (kg/km) |
|||
Cuivre (Cu)- Gaine PVC |
Cuivre (Cu)- Gaine PE |
Aluminium (Al)- Gaine PVC |
Aluminium (Al)- Gaine PE |
||||||
240 |
18.5 |
13.5 |
2.0 |
4.0 |
78 |
6598 |
6281 |
5128 |
4811 |
300 |
20.7 |
13.5 |
2.0 |
4.0 |
80 |
7329 |
7003 |
5487 |
5161 |
400 |
23.5 |
13.5 |
2.0 |
4.0 |
83 |
8317 |
7979 |
5961 |
5623 |
500 |
26.5 |
13.5 |
2.0 |
4.0 |
86 |
9546 |
9194 |
6520 |
6168 |
630 |
29.8 |
13.5 |
2.0 |
4.0 |
89 |
11113 |
10748 |
7201 |
6836 |
800 |
33.8 |
13.0 |
2.0 |
4.0 |
93 |
12912 |
12534 |
7902 |
7524 |
800F |
35.0 |
13.0 |
2.0 |
4.0 |
96 |
13614 |
13180 |
8604 |
8170 |
1000F |
39.2 |
13.0 |
2.0 |
4.5 |
102 |
15844 |
15390 |
9557 |
9103 |
1200F |
42.0 |
13.0 |
2.0 |
4.5 |
106 |
17641 |
17173 |
10313 |
9845 |
| 1400F | 46.0 | 13.0 | 2.0 | 4.5 | 109 | 19771 | 19287 | 11190 | 10706 |
| 1600F | 48.6 | 13.0 | 2.0 | 4.5 | 112 | 218.06 | 21308 | 12010 | 11512 |
Câble d'alimentation 110KV à isolation en polyéthylène réticulé
Section nominal mm² |
Diamètre du conducteur |
Épaisseur nominal de l'isolation |
Épaisseur de l'enveloppe en aluminium mm |
Épaisseur de la gaine externe mm |
Approximation du diamètre externe mm |
Poids approximatif (kg/km) |
|||
Cuivre (Cu)- Gaine PVC |
Cuivre (Cu)- Gaine PE |
Aluminium (Al)- Gaine PVC |
Aluminium (Al)- Gaine PE |
||||||
240 |
18.5 |
19.0 |
2.0 |
4.0 |
90 |
7967 |
7599 |
6497 |
6129 |
300 |
20.7 |
18.5 |
