| Marque | Xinyouxiang |

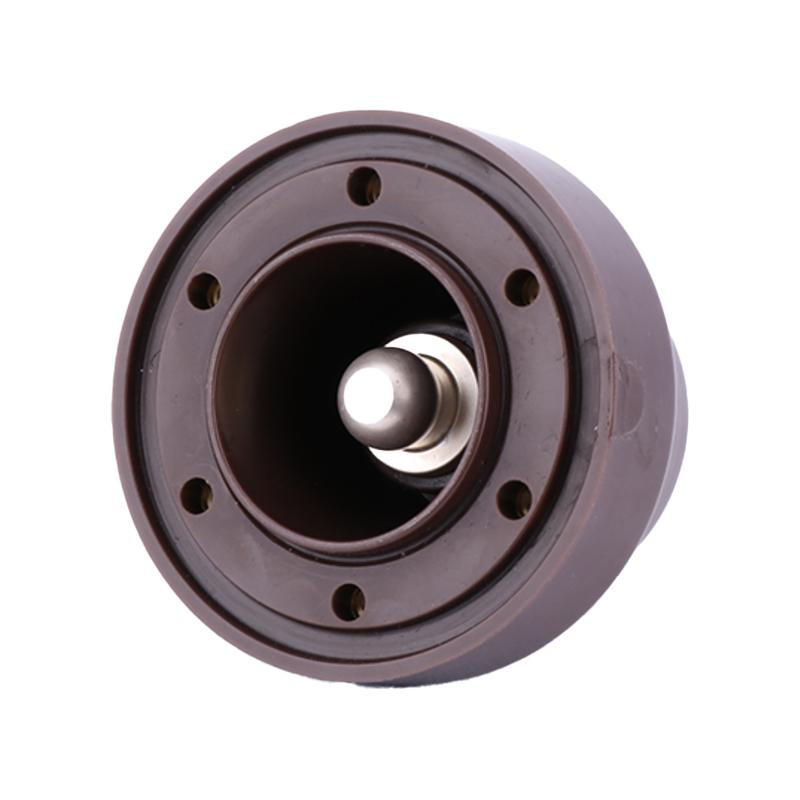

| Numéro de modèle | Bague de couplage latérale spéciale pour l'armoire à disjoncteurs à isolation solide |
| tension nominale | 12kV |
| courant nominal | 630A |
| Série | RNCK |
La largeur latérale est un composant essentiel des armoires à isolation solide, faisant spécifiquement référence à la largeur du côté de l'armoire, adaptée aux scénarios de distribution moyenne tension de 12kV/24kV.
Caractéristiques principales
Correspondance précise à la structure globale de l'armoire à isolation solide pour assurer la compatibilité d'installation avec les autres composants.
Basée sur les exigences de conception en termes d'isolation de l'armoire, en tenant compte de l'utilisation de l'espace d'installation et des performances de protection contre l'isolation, elle convient aux scénarios tels que les salles de distribution électrique et les usines industrielles.
Précautions pour l'installation de la largeur latérale de l'armoire à isolation solide
1、 Vérification de l'adaptation des dimensions
Avant l'installation, confirmez que les dimensions réelles de la largeur latérale sont conformes aux plans de conception de l'armoire, et que l'écart doit être contrôlé dans une plage de ± 2mm pour éviter toute interférence avec les composants adjacents tels que les barres de bus et les manchons.
Vérifiez la compatibilité entre la largeur latérale et le fondement d'installation (comme les supports et les rails de guidage) pour s'assurer que les points de support sont parfaitement alignés avec la surface de charge de la largeur latérale et qu'il n'y ait pas de situation de suspension.
2、 Garantie de la protection contre l'isolation
La surface d'installation de la largeur latérale doit être maintenue propre et sèche, sans impuretés telles que des taches d'huile ou des débris métalliques, afin d'éviter d'affecter les performances d'isolation globales de l'armoire.
Lors de l'installation, évitez de rayer le revêtement isolant de la surface de la largeur latérale. En cas de dommage, il doit être réparé rapidement avec des matériaux d'isolation spécialisés conformes aux normes d'isolation IEC pertinentes.
3、 Exigences d'espace et de disposition
Un espace de maintenance de ≥ 10cm doit être réservé de chaque côté de la largeur latérale, en tenant compte de la maintenance ultérieure et de la dissipation de la chaleur, et en évitant tout contact étroit avec les murs ou d'autres équipements.
Lorsqu'un nombre d'armoires sont installées en parallèle, la norme des dimensions de la largeur latérale doit être unifiée pour garantir que les armoires soient disposées de manière ordonnée et que l'espacement entre les armoires adjacentes soit uniforme, sans affecter l'opération des interrupteurs et la connexion des circuits.
4、 Spécifications de fixation et de charge
Des fixations spéciales sont utilisées pour fixer la largeur latérale, et le couple de serrage répond aux exigences du manuel du produit (généralement 8-12N · m) pour éviter la déformation des composants due au serrage excessif.
Après l'installation, vérifiez la verticalité de la largeur latérale, avec un écart de ≤ 3 ‰, pour prévenir les effets à long terme d'une charge inégale sur la stabilité de la structure de l'armoire.

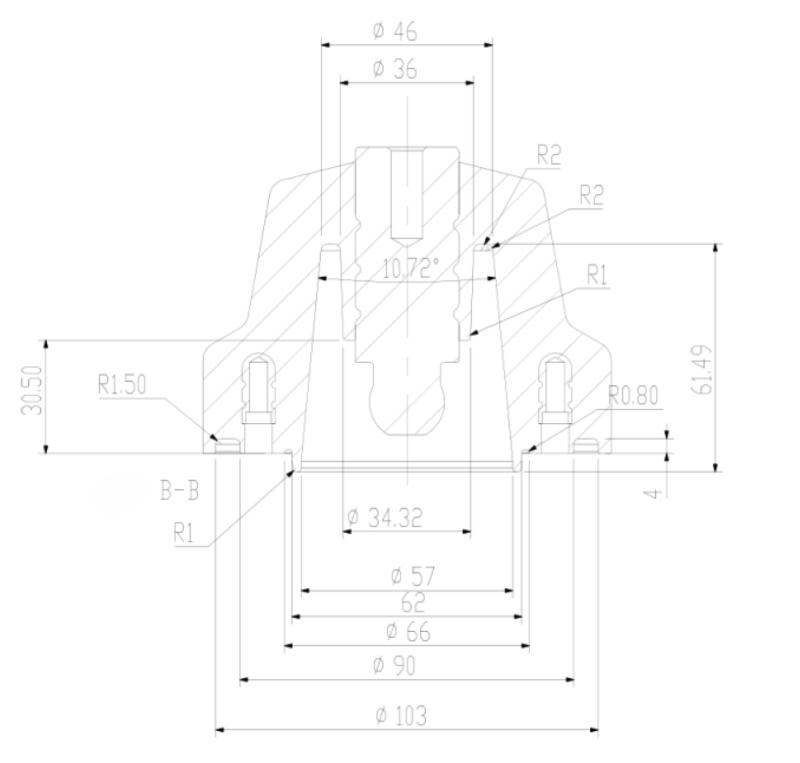

Dimensions globales
Il s'agit d'un accessoire d'isolation spécialisé pour les postes de distribution à isolation solide (SIS) et les armoires de répartition (RMU). Fonctions principales : ① Connexion du conducteur latéral et isolation entre les composants internes et externes du poste de distribution ; ② La structure en expansion latérale s'adapte aux espaces d'installation étroits, optimisant la disposition du panneau du poste de distribution ; ③ Prévention des courants de fuite et des flashs de pollution. Principe de fonctionnement : Utilisation du procédé de moulage par injection sous pression (APG) avec résine époxyde de haute résistance, la structure en expansion latérale augmente la distance de rampement ; le conducteur métallique intégré permet la transmission du courant, et la couche d'isolation solide bloque la rupture sous tension élevée, en adéquation totale avec la conception sans SF6 des SIS.
Précautions clés pour éviter les dangers électriques : ① Opération hors tension : Coupez l'alimentation électrique et mettez en place un verrouillage-étiquetage avant l'installation, la maintenance ou le remplacement ; ② Équipement de protection : Portez des gants isolants et des chaussures isolantes pendant l'opération, ne touchez pas les parties sous tension ; ③ Évitez la surcharge : Ne dépassez pas le courant et la tension nominale pour éviter la rupture de l'isolation et le surchauffe ; ④ Protection lors du transport : Utilisez un emballage anti-choc pour éviter les dommages dus aux chocs et à la compression du connecteur ; ⑤ Inspections régulières : Renforcez les inspections dans les environnements à forte vibration pour prévenir le desserrage des connexions et les arcs électriques....
