| Marque | Xinyouxiang |
| Numéro de modèle | Manchon SF6 pour GIS, manchon rempli de gaz SF6 pour le matériel de distribution (composite, céramique) |
| tension nominale | 252kV |
| courant nominal | 4000A |
| Série | T126 |

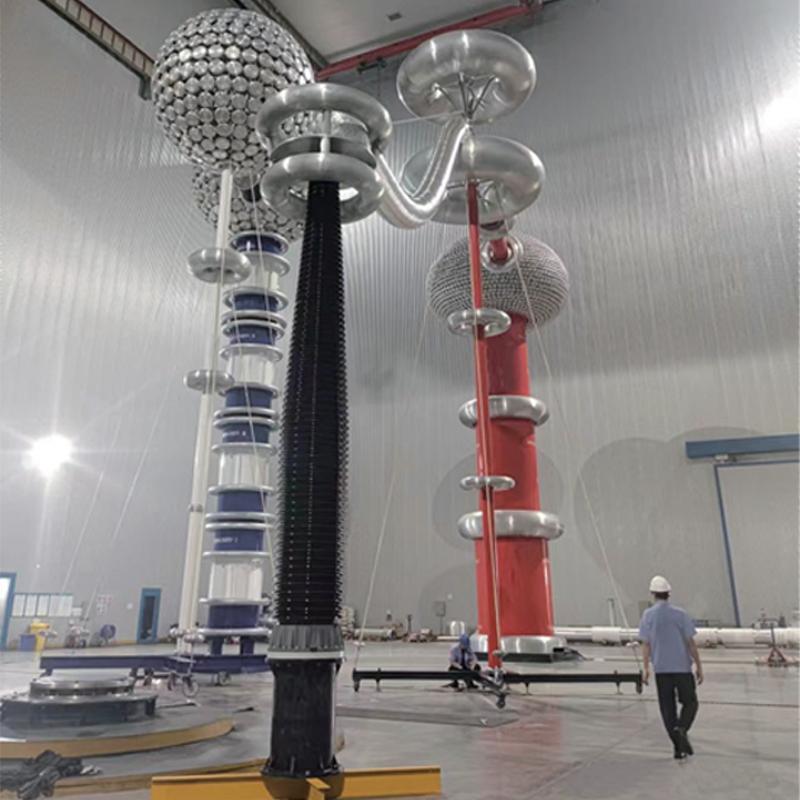

La manchette gonflable SF6 (composite, céramique) est principalement composée d'isolation externe, de conducteur interne, de couvercle de blindage interne, d'anneau d'équilibrage de pression externe et d'autres composants. L'isolation externe adopte une gaine en céramique ou composite, et l'assemblage interne comprend une tige conductrice intégrée et une structure de blindage. La manchette gonflée à gaz SF6 (composite, céramique) est principalement utilisée dans les équipements GIS/GCB et constitue une partie importante des équipements de réseau électrique.
Caractéristiques du produit
a) Conception structurale globale innovante, structure compacte, performance de scellement fiable et équilibrage du champ électrique; b) Innovation dans la technologie de conception du champ électrique comprenant la conception de transport de courant des tiges conductrices, la conception de la structure de blindage interne et la conception de la structure de blindage externe.
Spécifications du produit
| Model | Maximum Operating Voltage (kV) | Rated Current (A) | Creepage Distance (≥ mm) | Insulator Dry Arc Distance L2 (mm) | 1min Power Frequency Withstand Voltage (kV) | Lightning Impulse Withstand Voltage (kV) | Wet Switching Impulse Withstand Voltage (kV) | Partial Discharge Level (pC) | Terminal Bending Withstand Load (1min, N) | SF6 Rated Pressure (20℃ Gauge Pressure, MPa) | Conductive Rod Loop Resistance (≤ μΩ) | Outer Insulation Sleeve Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T126/2500-190-01 | 126 | 2500 | 3906 | 1160 | 230 | 550 | / | 126kV 下≤5 | 3150 | 0.45 | ≤30 | Porcelain Sleeve |
| T252/3150-300-01 | 252 | 3150 | 9000 | 2260 | 460 | 1050 | / | 300kV 下≤5 | 4000 | 0.58 | ≤45 | Composite |
| T252/4000-300-01 | 252 | 4000 | 9000 | 2260 | 460 | 1050 | / | 300kV 下≤5 | 4000 | 0.58 | ≤40 | Composite |
| T252/3150-340-01 | 252 | 3150 | 7600 | 2200 | 460 | 1050 | / | 300kV 下≤5 | 4000 | 0.58 | ≤45 | Porcelain Sleeve |
| T550/4000-460-01 | 550 | 4000 | 18755 | 4700 | 740 | 1675 | 1300 | 381kV 下≤3 | 5000 | 0.4 | ≤60 | Porcelain Sleeve |
| T550/5000-460-01 | 550 | 5000 | 18755 | 4700 | 740 | 1675 | 1300 | 381kV 下≤3 | 5000 | 0.4 | ≤40 | Porcelain Sleeve |
| T550/4000-500-01 | 550 | 4000 | 21000 | 5250 | 740 | 1675 | 1300 | 381kV 下≤3 | 4000 | 0.45 | ≤60 | Composite |
| T750/5000-720-01 | 750 | 5000 | 40300 | 7540 | 830 | 1800 | 1425 | 520kV 下≤5 | 4000 | 0.45 | ≤60 | Composite |

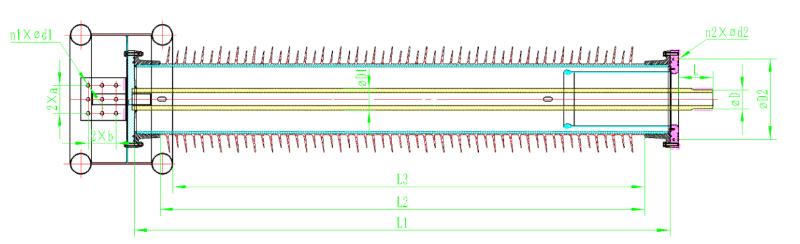

Note : 1. La taille du terminal de câblage à l'extrémité supérieure de la gaine de sortie, la taille du tige de guidage à l'extrémité inférieure et la taille de la connexion par bride peuvent être personnalisées selon les besoins de l'ingénierie ; 2. Taux annuel de fuite de SF6 ≤ 0,1 % ; 3. Température de fonctionnement : -40 ℃ ~ +50 ℃, altitude applicable : ≤ 2000 m.
Il agit comme un composant clé d'isolation et de transport de courant pour les GIS (Gas Insulated Switchgear) et HGIS. Avec du gaz SF6 comme isolation interne (sous la même pression que la sous-station), il relie l'équipement à isolation gazeuse aux lignes aériennes, réalisant une transmission de courant sécurisée tout en isolant la coque de l'équipement de la haute tension, assurant le fonctionnement stable des systèmes électriques.
Largeusement utilisés dans les postes GIS/HGIS, les appareils électriques combinés SF6 et les équipements de haute tension. La tension varie du moyen au très haut niveau (jusqu'à 550 kV), le courant nominal peut atteindre 5000 A, avec une tension de tenue à la fréquence industrielle pendant 1 min jusqu'à 740 kV et une tension de tenue à l'impulsion de foudre jusqu'à 1675 kV. Idéal pour les projets de réseau électrique, les systèmes de distribution industrielle et les zones en altitude ou fortement polluées.
