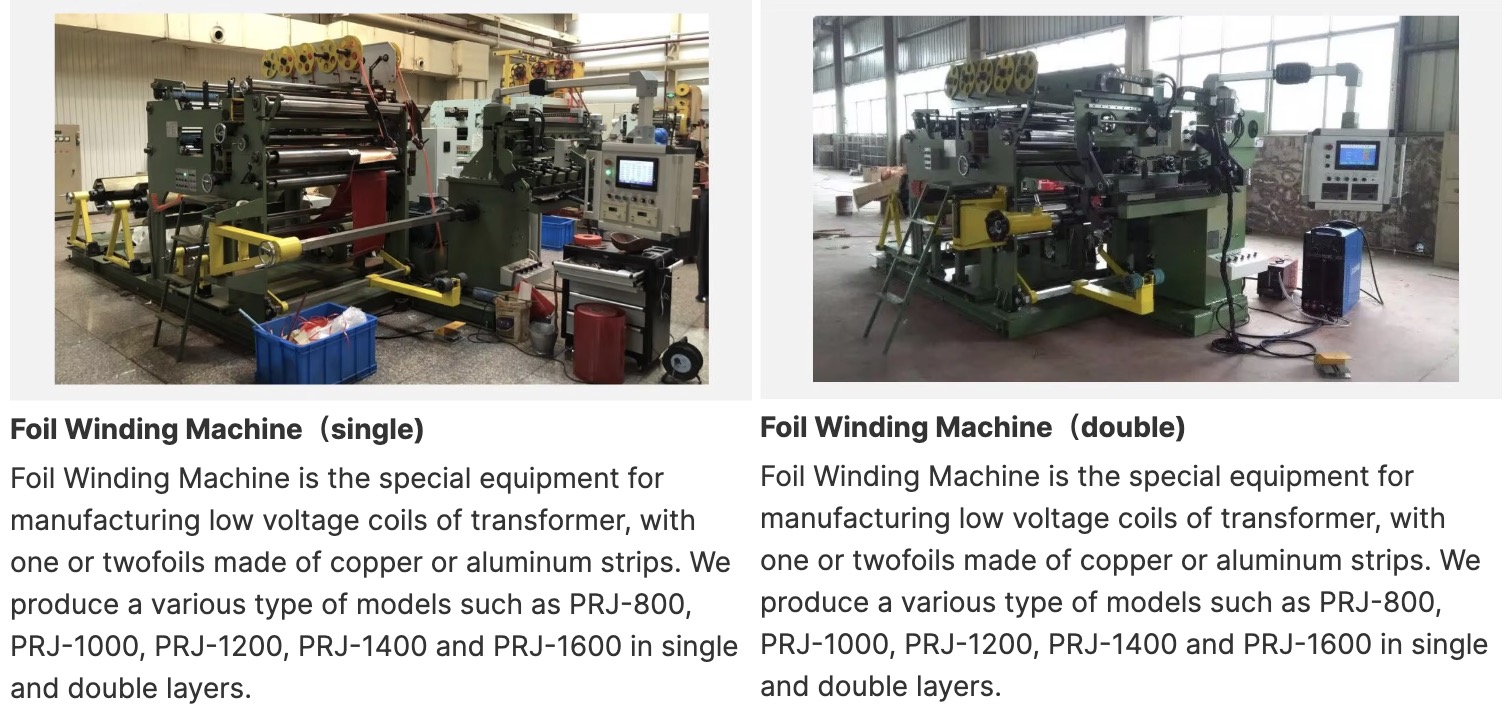

PRJ double enroulement Machine à enrouler les bandes de cuivre pour l'industrie mécanique

Description

La machine de bobinage de feuille PRJ est un système de bobinage de feuilles applicable à l'industrie des transformateurs et de l'électricité. La bobine de feuille est fabriquée à partir de feuilles de cuivre ou d'aluminium de différentes épaisseurs comme conducteur, avec du matériel isolant à large bande comme isolation de couche et du matériel isolant à bande étroite comme isolation de fin. Le bobinage est réalisé par la machine de bobinage de feuille et la bobine est formée. En même temps, le soudage des fils intérieurs et extérieurs de la bobine et le serrage de la surface extérieure sont réalisés. La machine de bobinage de feuille à double couche peut être utilisée pour les bandes étroites et le bobinage en une bobine de feuille large ou peut supporter une bande de feuille mince avec deux couches de bobine de feuille épaisse. Elle peut fournir un support suffisant pour produire une bobine de feuille conforme aux exigences de la spécification grâce aux fonctions de l'équipement. Cette machine est un équipement nécessaire pour la production de tels produits électriques.

Composition

l● Débobineuse de bobine de feuille et système de régulation de décalage de la feuille

l● Dispositif de suppression des bavures et de nettoyage des bords de la feuille

l● Mécanisme d'alimentation en feuille

l● Système de détection de régulation de décalage de la feuille

l● Dispositif de tension électrique

l● Unité de découpe de la feuille

l● Débobineuse pour l'isolation de couche

l● Mécanisme de découpe des bords de l'isolation de couche

l● Unité de soudage

l● Système de bobinage de feuille

l● Système d'enroulement de bande d'isolation de fin

l● Chariot de déchargement

l● Dispositif de pression de la bobine enroulée

l● Système de contrôle électrique

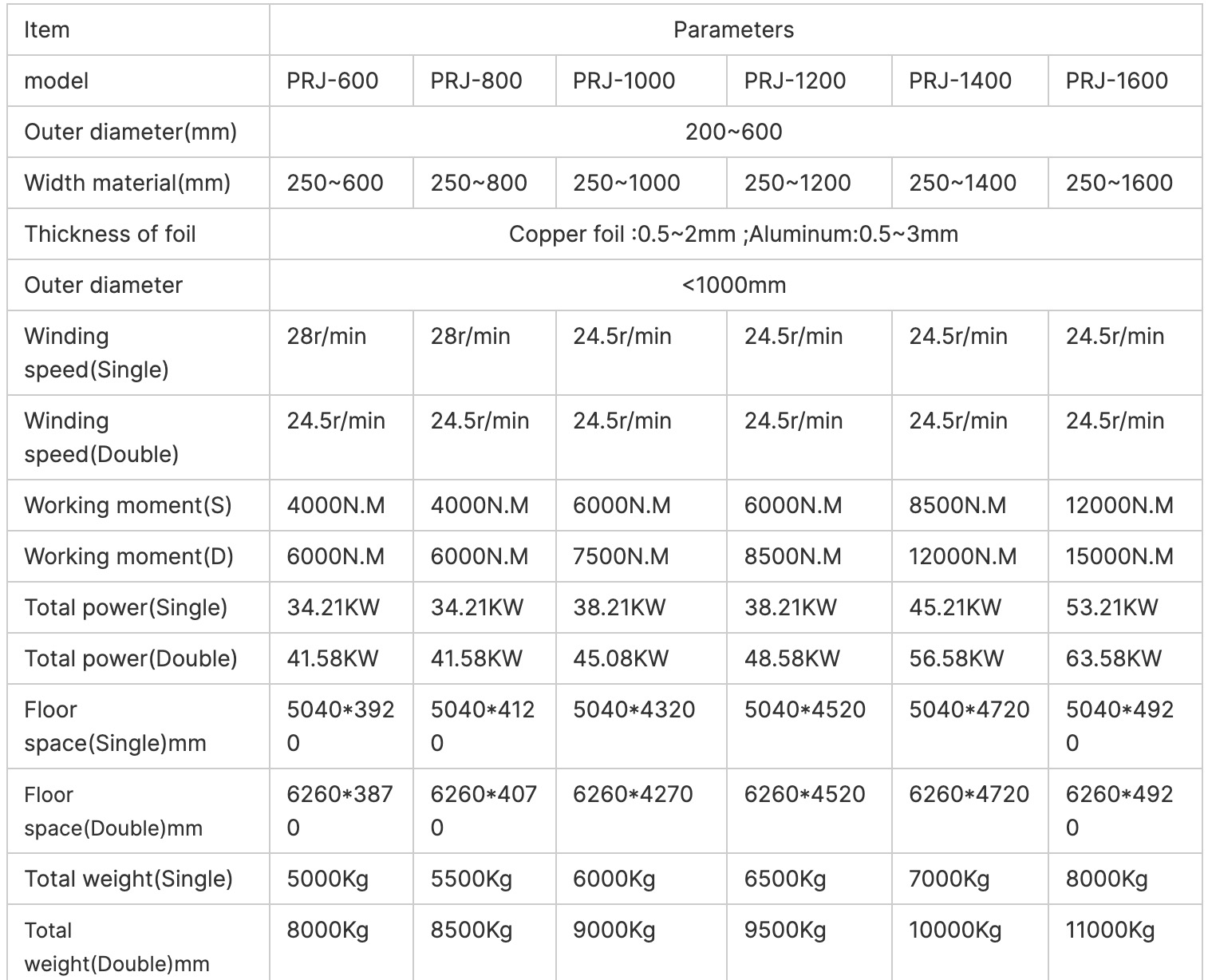

Spécifications
