| Marque | Rw Energy |
| Numéro de modèle | Contrôleur de réenclencheur avancé |
| tension nominale | 230V ±20% |
| fréquence nominale | 50/60Hz |
| Consommation d'énergie électrique | ≤5W |
| Version | V2.3.0-FA |
| Série | RWK-65 |
Description
RWK-65 est un contrôleur de tension moyenne intelligent utilisé pour la surveillance des réseaux aériens dans le but de protéger les lignes aériennes. Il peut être équipé d'un disjoncteur à vide de type CW(VB) pour réaliser une surveillance automatique, une analyse des pannes et le stockage des enregistrements d'événements.
Ce dispositif permet le basculement sûr des pannes sur le réseau électrique et fournit une récupération automatique de l'alimentation. La série RWK-65 est adaptée aux tableaux de distribution extérieurs jusqu'à 35 kV, comprenant : disjoncteurs à vide, disjoncteurs à huile et disjoncteurs à gaz. Le contrôleur intelligent RWK-65 est équipé de protections de ligne, de commandes, de mesures et de surveillances intégrées de signaux de tension et de courant pour l'automatisation et le contrôle extérieur.
RWK est une unité de gestion automatique pour des réseaux unidirectionnels/multidirectionnels/en anneau/de double alimentation, fournie avec tous les signaux de tension et de courant et toutes les fonctions. Le contrôleur intelligent de disjoncteur de colonne RWK-65 prend en charge : Sans fil (GSM/GPRS/CDMA), mode Ethernet, WIFI, fibre optique, porteuse par ligne électrique, RS232/485, RJ45 et d'autres formes de communication, et peut accéder à d'autres équipements de poste (comme TTU, FTU, DTU, etc.).
Présentation des principales fonctions
1. Automatisation locale de l'alimentation :
1) Type global adaptatif, L'automatisation de l'alimentation globale adaptative est réalisée par la méthode "ouverture par perte de tension, fermeture avec retard", combinée à la détection de courts-circuits/pannes de terre et à la stratégie de contrôle de priorité de traitement du chemin de panne, en conjonction avec la deuxième fermeture des disjoncteurs de sortie de poste, pour localiser et isoler les pannes dans des structures de réseau de distribution à plusieurs branches et connexions multiples. La première fermeture isole la section en panne, et la seconde fermeture restaure l'alimentation des sections sans panne.
2) Type temps de tension, L'automatisation de l'alimentation de type "temps de tension" est réalisée en combinant les caractéristiques de fonctionnement du disjoncteur "ouverture sans tension, fermeture avec retard" avec la deuxième fermeture du disjoncteur de sortie de poste. La première fermeture isole la section en panne, et la seconde fermeture restaure l'alimentation de la section sans panne.
3) Type temps de tension-courant, Le type temps de tension-courant ajoute une discrimination pour le courant de panne et le courant de terre sur la base du type temps de tension, suivant la logique de base de fermeture dans la limite de X temps après l'alimentation, détection de blocage de tension résiduelle dans la limite de Y temps, perte de tension dans la limite de Y temps après la fermeture, et détection de blocage de courant de panne et ouverture. En même temps, il a la logique de blocage et d'ouverture sans détection de courant de panne dans la limite de Y temps après la fermeture, accélérant ainsi le processus d'isolement de la panne. Si le disjoncteur adopte un mécanisme à ressort, il peut être rapidement isolé des pannes instantanées en ajoutant une ouverture avec retard par perte d'alimentation (en conjonction avec le temps de recouplage rapide du disjoncteur de sortie de poste).
2. Fonctions de relais de protection:
1) 79 Recouplage automatique (Recouplage) ,
2) 50P Courant de court-circuit/défini (P.OC) ,
3) 51P Courant de court-circuit temporel (P.Courbe rapide/P.Courbe retardée) ,
4) 50/67P Courant de court-circuit directionnel (P.OC-Mode directionnel (2-Avant /3-Arrière)),
5) 51/67P Courant de court-circuit temporel directionnel (P.Courbe rapide/P.Courbe retardée-Mode directionnel (2-Avant/3-Arrière)),
6) 50G/N Courant de court-circuit/terre défini (G.OC),
7) 51G/N Courant de court-circuit temporel/terre (G.Courbe rapide/G.Courbe retardée),
8) 50/67G/N Courant de court-circuit directionnel/terre (G.OC- Mode directionnel (2-Avant/3-Arrière)) ,
9) 51/67G/P Courant de court-circuit temporel directionnel/terre (P.Courbe rapide/P.Courbe retardée-Mode directionnel (2-Avant/3-Arrière)),
10) 50SEF Panne de terre sensible (SEF),
11) 50/67G/N Panne de terre sensible directionnelle (SEF-Mode directionnel (2-Avant/3-Arrière)) ,
12) 59/27TN Protection contre les pannes de terre avec harmoniques 3RD (SEF-Inhibition d'harmoniques activée) ,
13) 51C Charge froide,
14) TRSOTF Fermeture sur panne (SOTF) ,
15) 81 Protection de fréquence ,
16) 46 Courant de séquence négative (Nega.Seq.OC),
17) 27 Tension insuffisante (L.Tension insuffisante),
18) 59 Tension excessive (L.Tension excessive),
19) 59N Tension de séquence zéro excessive (N.Tension excessive),
20) 25N Vérification de synchronisation,
21) 25/79 Vérification de synchronisation/Recouplage automatique,
22) 60 Déséquilibre de tension,
23) 32 Sens de puissance,
24) Courant d'entrée,
25) Perte de phase,
26) Blocage de charge en service,
27) Pression de gaz élevée,
28) Température élevée,
29) Protection de ligne chaude.
3. Fonctions de supervision:
1) 74T/CCS Supervision de coupure et de fermeture de circuit,
2) 60VTS. Supervision de VT.
4. Fonctions de commande:
1) 86 Verrouillage,
2) commande de disjoncteur.
5. Fonctions de surveillance:
1) Courants primaires/secondaires et courant de terre,
2) Courants de phase avec harmoniques 2nd et courant de terre avec harmoniques 3RD,
3) Direction, tensions de ligne et de phase primaires/secondaires,
4) Puissance apparente et facteur de puissance,
5) Puissance active et réactive,
6) Énergie et énergie historique,
7) Demande maximale et demande maximale mensuelle,
8) Tension de séquence positive,
9) Tension et courant de séquence négative,
10) Tension de séquence zéro,
11) Fréquence, état d'entrée/sortie binaire,
12) Circuit de coupure sain/défaillant,
13) Heure et date,
14) Coupure, alarme,
15) enregistrements de signaux, compteurs,
16) Usure, interruption.
6. Fonctions de communication:
a. Interface de communication: RS485X1,RJ45X1
b. Protocole de communication: IEC60870-5-101; IEC60870-5-104; DNP3.0; Modbus-RTU
c. Logiciel PC: RWK381HB-V2.1.3, L'adresse du corps d'information peut être éditée et consultée par le logiciel PC,
d. Système SCADA: Systèmes SCADA qui prennent en charge les quatre protocoles indiqués en "b.”.
7. Fonctions de stockage de données:
1) Enregistrements d'événements,
2) Enregistrements de pannes,
3) Mesurandes.
8. Les fonctions de télésignalement, télémétrie et télécommande peuvent être personnalisées par adresse.

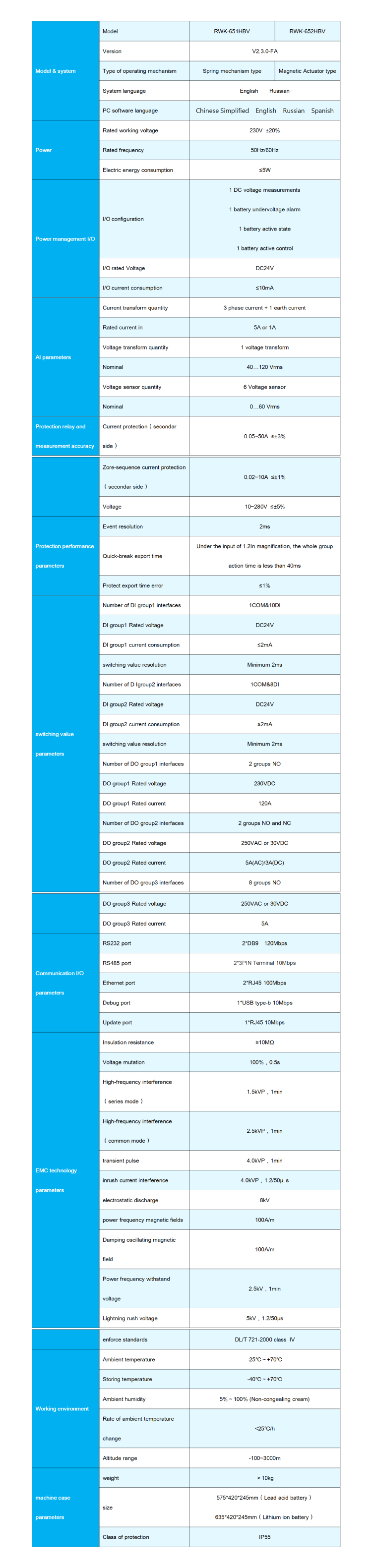

Paramètres techniques
Structure de l'appareil
Personnalisation
Les fonctions optionnelles suivantes sont disponibles : Alimentation nominale de 110 V/60 Hz, deux capteurs de tension triphasée, dispositif de chauffage et de dégivrage du coffret, batterie améliorée au lithium ou autre équipement de stockage, module de communication GPRS, 1~2 indicateurs de signal, 1~4 plaques de protection, deuxième transformateur de tension, définition de signaux personnalisée pour la prise d'aviation.
Pour plus de détails sur la personnalisation, veuillez contacter le commercial.
Q : Qu'est-ce qu'un recoupleur ?
A : Le dispositif de recouplage est un dispositif capable de détecter automatiquement le courant de panne et de couper automatiquement le circuit en cas de panne, puis d'effectuer plusieurs opérations de recouplage.
Q : Quelle est la fonction du recoupleur ?
A : Il est principalement utilisé dans le réseau de distribution. En cas de panne temporaire sur la ligne (comme une branche touchant la ligne pendant un court moment), le dispositif de recouplage restaure l'alimentation en effectuant des opérations de recouplage, ce qui réduit considérablement le temps et la portée de l'interruption et améliore la fiabilité de l'alimentation.
Q : Comment le recoupleur détermine-t-il le type de panne ?
A : Il surveille les caractéristiques telles que l'amplitude et la durée des courants de panne. Si la panne est permanente, après un nombre prédéfini de recouplages, le dispositif de recouplage sera verrouillé pour éviter d'endommager davantage le dispositif.
Q : Quels sont les scénarios d'application des recoupeurs ?
A : Ils sont largement utilisés dans les réseaux de distribution urbains et ruraux, pouvant efficacement faire face à diverses pannes possibles sur les lignes et assurer l'approvisionnement stable en électricité.
La protection triphasée contre les surintensités est un schéma de protection coordonné largement utilisé dans les systèmes électriques pour détecter et isoler les défauts (par exemple, les courts-circuits) tout en assurant le déclenchement sélectif. Elle se compose de trois étapes avec des caractéristiques de fonctionnement distinctes basées sur l'amplitude du courant et le délai :
Fonction : Réagit immédiatement aux surintensités importantes dépassant un seuil élevé (par exemple, 5 à 10 fois le courant nominal).
Objectif : Élimine rapidement les défauts proches (près du dispositif de protection) pour prévenir les dommages aux équipements.
Caractéristique clé : Aucun délai intentionnel (fonctionne en millisecondes).
Fonction : Se déclenche après un court délai prédéfini (par exemple, 0,1 à 0,5 secondes) pour les surintensités modérées (par exemple, 2 à 5 fois le courant nominal).
Objectif : Gère les défauts plus éloignés du dispositif de protection, permettant aux disjoncteurs en aval de supprimer d'abord les défauts localisés (sélectivité).
Coordination : Utilise un schéma à gradation de temps — les courants de défaut plus élevés (défauts plus proches) déclenchent plus rapidement, tandis que les courants plus faibles (défauts éloignés) déclenchent plus lentement.
Fonction : S'active après un délai plus long (par exemple, plusieurs secondes) pour les surintensités de faible amplitude (par exemple, 1,2 à 2 fois le courant nominal).
Objectif : Sert de protection de secours pour la protection primaire (Sections I/II) et traite les surcharges ou les défauts persistants.
Caractéristique : Peut utiliser une courbe inverse-temps (le temps de déclenchement diminue lorsque le courant augmente).
Principe de coordination
Les trois sections fonctionnent de manière hiérarchique :
La Section I élimine les défauts graves instantanément.
La Section II gère les défauts modérés avec des délais courts, en privilégiant la sélectivité du système.
La Section III fournit une protection de secours, assurant la fiabilité si les protections en amont échouent.
Cette approche en couches minimise l'étendue des pannes, équilibre la vitesse et la sélectivité, et renforce la stabilité du réseau.
La vérification synchrone est divisée en quatre cas suivants :
Note : La version 2.3.7 prend actuellement en charge quatre modes qui doivent être satisfaits simultanément, plutôt que de permettre de les définir séparément. Cela nécessite une mise à jour du programme pour y parvenir.
En augmentant le grossissement de l'échantillonnage SEF, nous mettons à jour le programme pour garantir que sa précision d'échantillonnage répond aux exigences dans la plage de 0,8 à 1 ampère.
Certainement, ce dispositif ne peut pas être mis à niveau en ligne, mais il nécessite une mise à jour de la version du firmware hors ligne en utilisant un dispositif de gravure pour améliorer davantage les fonctionnalités ou corriger des bogues connus. Étant donné que ce dispositif est un produit personnalisé, vous devez nous fournir le numéro de modèle et le numéro de version du dispositif lors de la mise à jour. Une fois que nous aurons déterminé le plan de mise à niveau, nous vous contacterons et vous fournirons le dispositif de gravure et le package de mise à jour du firmware nécessaires pour la mise à niveau.
Ce dispositif peut se connecter au système SCADA et au DMS, et vous pouvez connecter le terminal au serveur selon les conditions de votre réseau local. Ce terminal prend en charge CDMA (3G)/LTE (4G)/ NR (5G), ETH, fibre optique et d'autres moyens d'accès au réseau. Vous pouvez également nous contacter directement, et nous vous fournirons une solution pour l'automatisation du réseau de distribution.
Le recoupleur intelligent standard Rockwill offre une haute précision avec une large plage de mesure (2A–16 000A). Assurez-vous simplement que votre courant normal se situe dans cette plage standard lors de votre sélection.
Oui. Outre la plage standard de 2 A à 16 000 A, Rockwill propose des unités configurées sur mesure pour la mesure et la protection des courants ultra-faibles dans la plage de 0,1 A à 2 A.
