Face à différents systèmes de normes (IEC, IEEE, GB, etc.) et à des scénarios d'application spéciaux tels que la photovoltaïque, l'énergie éolienne et le transport ferroviaire, Rockwill a développé une méthodologie systématique pour le choix du noyau de transformateur. L'idée principale : paramétrer les exigences standards en contraintes précises sur le matériau, la structure, la densité de flux et le processus de fabrication du noyau. Il ne s'agit pas simplement d'empiler des matériaux, mais d'une décision d'ingénierie rigoureuse basée sur une analyse orientée données — permettant finalement de fournir des solutions de noyaux de transformateurs conformes, fiables et optimisées en termes de coûts aux clients mondiaux.

Classe d'efficacité énergétique comme guide — Appariement précis du grade et de l'épaisseur de l'acier silicium

Les différentes normes imposent des exigences très différentes en termes de pertes à vide, ce qui constitue la première contrainte majeure dans le choix du noyau.
Pour la norme chinoise GB 20052-2020 sur l'efficacité énergétique des transformateurs de distribution, les nouvelles classes d'efficacité sont très strictes, en particulier les niveaux 1 et 2. Pour atteindre de si faibles pertes, Rockwill utilise de l'acier silicium Hi-B ultra-fin de 0,20 mm ou 0,23 mm (par exemple, 23QH080, 20QH070), ou recommande directement des noyaux en alliage amorphe. Les pertes à vide de l'alliage amorphe ne représentent qu'environ 1/3 de celles de l'acier silicium conventionnel, ce qui en fait l'un des chemins les plus économiques pour atteindre le niveau 1 d'efficacité pour les transformateurs de distribution immergés dans l'huile.
Pour l'EcoDesign de l'UE Niveau 2, dont les limites de perte sont légèrement plus larges que le niveau 3 chinois, Rockwill sélectionne généralement de l'acier silicium Hi-B de haute qualité de 0,23 mm ou 0,27 mm avec des joints en escalier, répondant aux exigences à un coût raisonnable.
Pour la norme d'efficacité DOE 2016 des États-Unis, qui met l'accent sur l'efficacité globale, nous utilisons généralement de l'acier silicium Hi-B de 0,23 mm à haute perméabilité et faible perte, avec une densité de flux spécifiquement optimisée pour une opération à 60 Hz.
Dans la pratique, Rockwill a construit une base de données de référence croisée des limites de perte pour les principales normes d'efficacité énergétique mondiales. En entrant la capacité nominale et la classe de tension, le système recommande automatiquement le grade d'acier le moins coûteux conforme.

Les exigences en matière de bruit déterminent la structure du noyau et la densité de flux de fonctionnement

Les limites de bruit stimulent directement l'innovation dans la structure du noyau.

Pour les applications à faible bruit — zones résidentielles nécessitant <45 dB, conformité à la directive européenne sur le bruit, etc. — la magnétostriction est la source principale de bruit. Rockwill aborde cela sous trois angles :
En premier lieu, choisir des matériaux à faible magnétostriction et s'assurer que le processus de recuit de l'acier silicium Hi-B libère pleinement les tensions. Deuxièmement, modifier la structure du noyau, en privilégiant les noyaux enroulés (tridimensionnels ou plans). Les noyaux enroulés n'ont pas de joints superposés, ont un courant à vide plus faible et peuvent réduire le bruit de 5–8 dB(A) par rapport aux noyaux empilés. Pour les projets avec des exigences de bruit extrêmement strictes, les noyaux enroulés tridimensionnels peuvent facilement maintenir le bruit en dessous de 38 dB(A). Troisièmement, réduire la densité de flux de fonctionnement, en la baissant de la valeur conventionnelle de 1,7 T à 1,55–1,6 T. Cela augmente la section transversale du noyau et le coût, mais c'est un compromis nécessaire dans les applications sensibles au bruit.
Pour les applications industrielles générales conformes à l'IEC 60076-10 et des normes similaires, les noyaux empilés avec joints en escalier et une densité de flux modérée répondent à la plupart des exigences au meilleur rapport coût-performance.

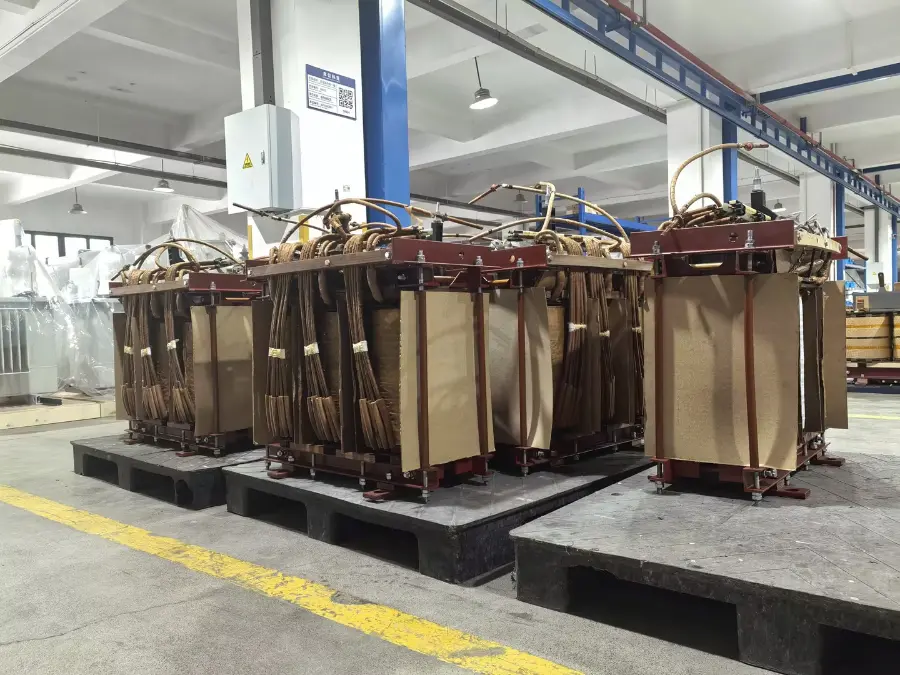

iee-business

Harmoniques et charges spéciales — Marge de densité de flux et laminations plus fines

Des applications telles que les onduleurs photovoltaïques, les convertisseurs éoliens et les fours à arc électrique présentent un contenu harmonique élevé. Les normes pertinentes exigent que les transformateurs supportent les pertes et le surchauffe supplémentaires causées par les courants harmoniques. Sur la base de IEEE C57.159, IEC 60076-16, GB/T 36292, etc., les contre-mesures de Rockwill comprennent :

Réserver une marge de sur-excitation : concevoir la densité de flux nominale de manière conservatrice (par exemple, 1,60–1,65 T) pour éviter la saturation du noyau par les tensions harmoniques.
Utiliser des laminations plus fines : préférer de l'acier silicium de 0,23 mm ou même de 0,20 mm pour réduire les pertes par courants de Foucault induits par les harmoniques de haute fréquence.
Intégrer des capteurs de température à fibre optique dans les points chauds du noyau pour s'assurer que la montée en température reste dans la classe thermique de l'isolation sous conditions de charge pleine avec des harmoniques.

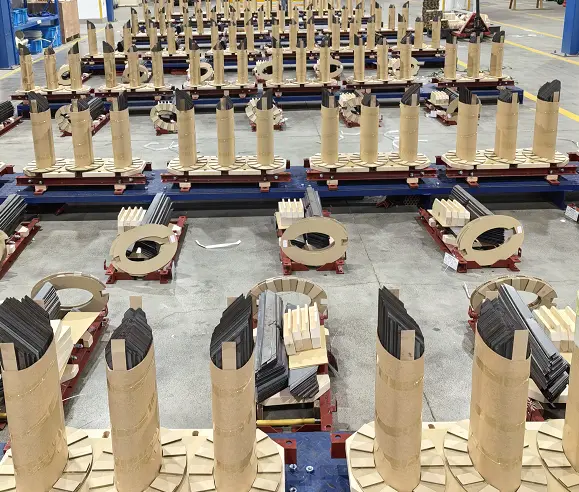

iee-business

S'adapter aux contraintes de taille et de transport — Optimiser la géométrie du noyau

Les tours d'éoliennes offshore, les postes de transformation souterrains en milieu urbain et des scénarios similaires imposent des limites strictes sur les dimensions des transformateurs.
Lorsque la hauteur est limitée (par exemple, dans les applications de tours d'éoliennes offshore), un noyau à cinq branches ou un noyau enroulé est souvent utilisé. La conception à cinq branches réduit considérablement la hauteur des yokes supérieurs et inférieurs, réduisant la hauteur de transport de 10 à 15 %. Les noyaux enroulés offrent également un facteur d'espace élevé et un volume réduit. Dans ces cas, un acier silicium de qualité supérieure est sélectionné pour compenser la perte potentielle due à la réduction de la section transversale des yokes.
Lorsque le poids est limité, la sélection de l'acier silicium tend vers des grades plus fins et à faible perte, car, à la même densité de flux, une section transversale de noyau plus petite peut être conçue, réduisant ainsi le poids total.

Différencier la conception 50 Hz et 60 Hz — Ingénierie dédiée

La perte de noyau est proportionnelle à la fréquence élevée à la puissance 1,6, donc les pertes à 60 Hz sont significativement plus élevées qu'à 50 Hz. Rockwill maintient des bases de données indépendantes de magnétisation et de courbes de perte pour les marchés nord-américain (60 Hz) et eurasiatique (50 Hz).
Lors de la conception d'un transformateur 60 Hz, nous n'appliquons jamais simplement une conception de noyau 50 Hz. Au lieu de cela, nous contrôlons précisément la perte à vide en ajustant la densité de flux ou en sélectionnant le grade suivant d'acier silicium plus fin, répondant aux exigences d'efficacité de la DOE ou de la IEC à chaque fréquence.

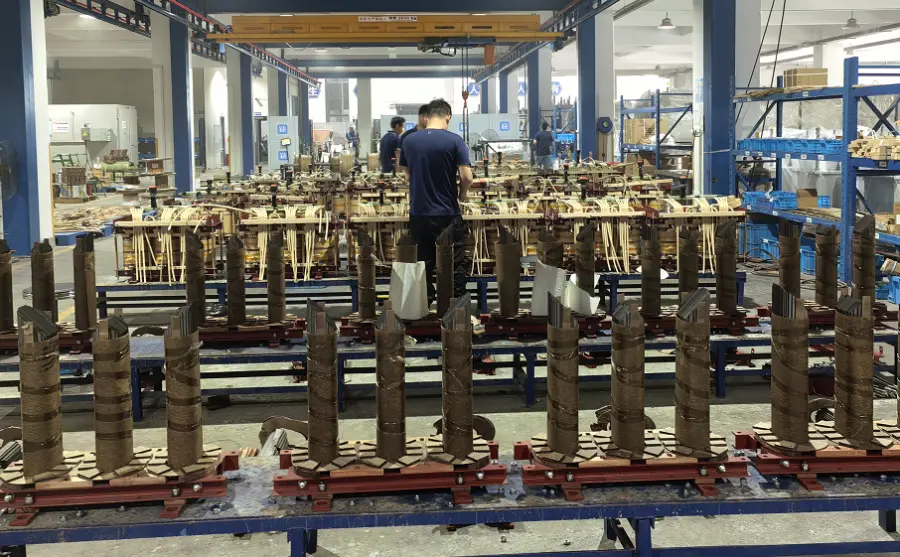

Personnalisation de la structure du noyau pour des normes de produits spécifiques

Pour les transformateurs cylindriques monophasés de style américain conçus selon les normes IEEE C57.12.20 et DOE, le réservoir cylindrique et la structure compacte nécessitent un noyau qui atteint une perte extrêmement faible et une grande fiabilité dans un espace limité. Rockwill sélectionne généralement des noyaux enroulés rectangulaires en acier silicium Hi-B de haute qualité, tirant parti de leur construction sans joint et de leur facteur d'espace élevé pour s'adapter parfaitement au bobinage cylindrique. Cela répond aux normes américaines en matière de capacité de surcharge et de résistance aux courts-circuits tout en maintenant la perte à vide à des niveaux très bas.

Pour les applications nécessitant une compatibilité avec les processus de laminage existants, un noyau empilé de type coquille entièrement mitré à cinq étapes est utilisé, permettant un faible bruit et une distribution uniforme du flux dans la structure cylindrique.

Transformateur de distribution électrique monophasé 10 kV 25 kVA monté sur poteau

Processus de décision de sélection du noyau de transformateur Rockwill

Pour chaque nouveau projet de transformateur, les ingénieurs suivent un parcours rigoureux :

Recevoir les exigences de normes du projet — identifier les limites de perte à vide/à charge, les limites de niveau de bruit, le type de produit et les conditions opérationnelles spéciales, les contraintes de taille/poids et la fréquence.
Sélection préliminaire des matériaux — choisir le grade d'acier silicium ou l'alliage amorphe en fonction des limites de perte.
Déterminer la structure du noyau en fonction du type de produit et des exigences de bruit — noyau enroulé rectangulaire ou noyau empilé de type coquille pour les transformateurs cylindriques de style américain ; noyau enroulé pour un bruit très faible dans les transformateurs de distribution conventionnels, sinon noyau empilé avec des joints en escalier.
Ajuster la section transversale du noyau ou le nombre de branches pour répondre aux contraintes de taille et de poids.
Vérifier la marge de densité de flux et le chauffage par courant de Foucault pour les conditions opérationnelles spéciales.
Effectuer une simulation de champ électromagnétique pour l'optimisation des paramètres après la conception préliminaire.
Finaliser la conception du noyau.

Résumé

Chez Rockwill, la sélection du noyau de transformateur est un processus d'ingénierie systématique qui traduit des normes abstraites (IEC, IEEE, GB) — ainsi que les exigences spécifiques de chaque type de produit — dans les quatre dimensions techniques de matériau, densité de flux, structure et processus, équilibrant ainsi la conformité technique, la fiabilité opérationnelle et le contrôle des coûts.
