Qu'est-ce que le HGIS, appareillage à isolation gazeuse hybride ? Quelles sont les principales différences de définition entre le HGIS, le GIS et l'AIS ?

Champ: Fabrication

10Year<

China

Les appareillages à haute tension servent de centre névralgique pour le contrôle, la protection et l'isolement dans les systèmes électriques. Alors que les réseaux électriques évoluent vers plus de compacité, de fiabilité et d'intelligence, trois configurations principales ont émergé pour répondre à des exigences strictes telles que les contraintes d'espace en centre-ville, les installations en haute altitude et les zones à forte pollution : l'appareillage à isolation dans l'air (AIS) conventionnel, l'appareillage à isolation gazeuse (GIS) hautement intégré, et l'appareillage hybride à isolation gazeuse (HGIS) qui combine les avantages des deux. Leurs différences fondamentales en termes de milieu isolant et d'intégration structurelle déterminent directement leur empreinte au sol, leur adaptabilité environnementale et leurs régimes de maintenance.

I. Définitions fondamentales et caractéristiques structurelles

1. AIS (Appareillage à isolation dans l'air)

L'AIS est la configuration de distribution ouverte la plus traditionnelle. Sa caractéristique principale est « entièrement en extérieur » — tous les composants actifs à haute tension, tels que les disjoncteurs, les sectionneurs et les jeux de barres, sont directement exposés à l'air, s'appuyant entièrement sur l'air comme milieu isolant et maintenant des distances de fonctionnement sûres.

2. GIS (Appareillage à isolation gazeuse)

Le GIS est une configuration entièrement enfermée et hautement intégrée. Tous les composants primaires à haute tension, à l'exception du transformateur — y compris les disjoncteurs, les sectionneurs, les interrupteurs de mise à la terre, les transformateurs de mesure, les parafoudres et les jeux de barres — sont scellés dans une enveloppe métallique mise à la terre remplie de gaz hexafluorure de soufre (SF6), qui offre d'excellentes performances d'isolation et de coupure d'arc.

iee-business

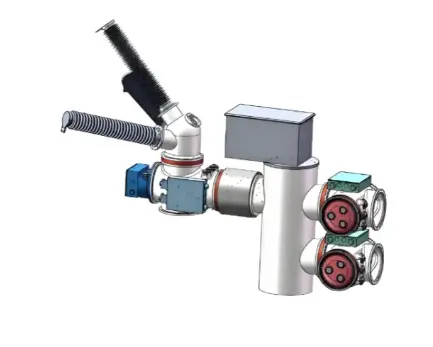

Appareillage sous enveloppe métallique à isolation gazeuse GIS

3. HGIS (Appareillage hybride à isolation gazeuse)

Le HGIS est un compromis entre l'AIS et le GIS. Il utilise une conception modulaire où seuls les composants centraux les plus sensibles aux conditions environnementales — tels que les disjoncteurs, les sectionneurs et les transformateurs de courant — sont intégrés dans des enveloppes métalliques scellées remplies de SF6. Les composants restants, tels que les jeux de barres, les transformateurs de tension et les parafoudres, sont conservés sous forme de dispositions conventionnelles en air libre (AIS), connectés sur site via des traversées isolées et des conducteurs flexibles.

II. Comparaison des performances multidimensionnelles

1. Empreinte au sol et utilisation de l'espace

Type	Caractéristique
AIS	Nécessite de grandes distances d'isolement dans l'air ; empreinte au sol la plus importante
GIS	Le gaz SF6 offre une résistance d'isolement extrêmement élevée, réduisant drastiquement le volume des équipements ; l'empreinte au sol n'est que de 1/10 à 1/5 de celle de l'AIS ; utilisation de l'espace optimale
HGIS	Conserve les jeux de barres en plein air, mais les composants principaux sont hautement intégrés ; l'empreinte au sol globale est réduite de 40%–60% par rapport à l'AIS ; performances spatiales intermédiaires entre l'AIS et le GIS

2. Fiabilité opérationnelle et adaptabilité environnementale

Type	Caractéristique
AIS	Les parties actives exposées sont très sensibles à la contamination, à l'humidité, au brouillard salin, aux petits animaux et à d'autres facteurs environnementaux rigoureux ; les décharges coronales et le bruit sont des sujets de préoccupation
GIS	La structure entièrement fermée est totalement immunisée contre les interférences environnementales externes ; excellente résistance à l'humidité et à la contamination ; fiabilité de fonctionnement la plus élevée
HGIS	Les composants principaux partagent la même haute fiabilité entièrement fermée, évitant efficacement les problèmes courants de l'AIS tels que la fracture des isolateurs en porcelaine et la surchauffe dans les circuits conducteurs ; la fiabilité globale est nettement supérieure à celle de l'AIS

Appareillage hybride à isolation gazeuse HGIS

3. Flexibilité d'installation, de maintenance et d'extension

Type	Caractéristique
AIS	Structure intuitive, installation aisée, extension et maintenance très flexibles ; toutefois, la charge de travail liée aux inspections et à la maintenance courante est importante
GIS	Maintenance minimale ou inexistante ; charge de travail de maintenance courante très faible. Toutefois, en raison de la structure entièrement encapsulée, la localisation et la réparation des défauts sont extrêmement difficiles en cas de défaillances internes, et l'extension s'avère complexe
HGIS	Allie commodité et fiabilité. Les modules centraux sont préfabriqués et testés en usine, ce qui permet une installation rapide sur site. En cas de défaut, les travées individuelles peuvent être remplacées rapidement comme pour l'AIS (généralement en quelques heures), évitant ainsi le risque de panne généralisée associé au GIS, et l'extension est plus flexible

4. Coût économique

Type	Caractéristiques
AIS	Coût initial de l'équipement le plus faible, mais coûts de génie civil plus élevés et dépenses de maintenance de main-d'œuvre à long terme plus importantes
GIS	Coût de l'équipement le plus élevé, mais réduit significativement les investissements fonciers et en génie civil
HGIS	Élimine les jeux de barres encapsulés coûteux et les composants associés, avec un coût généralement inférieur de 30 %–50 % à celui du GIS, tout en réduisant considérablement l'empreinte au sol par rapport à l'AIS ; offre le meilleur rapport coût-efficacité global

III. Résumé et recommandations de sélection

Type	Recommandé pour
AIS	Scénarios conventionnels où le terrain est abondant, le budget limité et les ressources de maintenance suffisantes
GIS	Zones centrales urbaines, postes souterrains, régions de haute altitude ou à forte pollution où l'espace et la fiabilité sont primordiaux et le budget suffisant
HGIS	La solution optimale alliant un rapport coût-efficacité élevé à une grande fiabilité ; particulièrement adaptée à la rénovation des postes vieillissants, aux sites montagneux au terrain complexe et aux parcs industriels où l'espace est limité mais le coût des GIS prohibitif

Modifié à partir de :Garca
