Risques de défaillance et mesures de protection des transformateurs secs en environnements de forte humidité et de condensation

La fin de vie d'un transformateur sec ne commence souvent pas au moment du court-circuit — elle commence au moment où la première gouttelette de condensation se dépose sur la surface de l'enroulement.

Problèmes courants

• Dégradation des performances d'isolation (Problème central) :La condensation forme un film d'eau conducteur sur les surfaces des enroulements, provoquant une chute brutale de la résistance d'isolation. Ce phénomène est particulièrement grave pendant la saison des prunes dans le sud, où la résistance d'isolation peut chuter des niveaux normaux à des valeurs bien inférieures aux normes de qualification.
• Amorçage en surface des enroulements et décharges partielles :Une fois l'isolation dégradée, le film d'eau augmente le courant de fuite en surface, produisant des bruits de décharge anormaux. Les décharges soutenues carbonisent la couche d'isolation, conduisant finalement à des courts-circuits entre spires ou entre phases ; dans les cas graves, le transformateur brûle complètement.
• Corrosion des composants métalliques :La condensation accélère l'oxydation et la rouille des jeux de barres, des raccordements de bornes et des éléments de fixation. L'augmentation de la résistance de contact déclenche une surchauffe locale, créant un cercle vicieux de « corrosion → surchauffe → corrosion accélérée » ; dans les cas graves, les boulons rouillent et deviennent impossibles à entretenir.
• Détérioration synergique par la poussière et l'humidité :Dans les environnements souterrains, la poussière (en particulier la poussière métallique) adhère aux enroulements et se combine avec l'humidité pour former des chemins conducteurs, augmentant considérablement le risque d'amorçage en surface.
• Rouille du noyau :Les noyaux des transformateurs secs sont exposés à l'air et rouillent facilement en cas de forte humidité, ce qui augmente les pertes à vide, réduit le rendement et raccourcit la durée de vie.

Mesures de protection systématiques

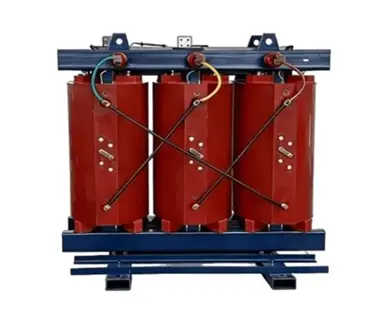

Transformateur de distribution de type sec

1. Contrôle de l'humidité environnementale (Mesure fondamentale)

• Déshumidification continue : Pendant la saison des prunes et les périodes de forte humidité, les déshumidificateurs industriels doivent fonctionner en continu pour maintenir l'humidité relative dans une plage sûre, sans condensation. Le dimensionnement des déshumidificateurs doit être calculé en fonction du volume de la sous-station, des conditions d'étanchéité et du climat local.

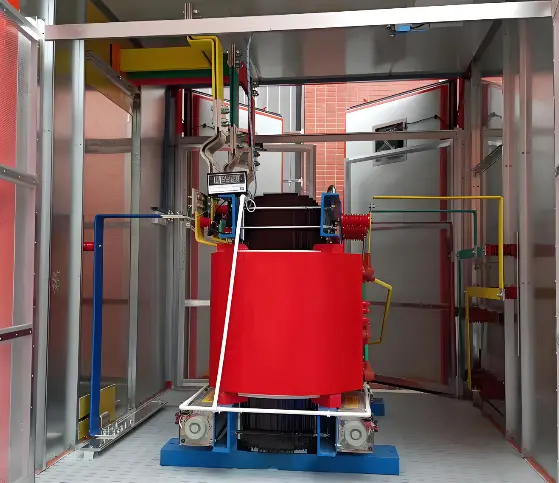

• Chauffages de déshumidification à température constante montés sur armoire : Installez des chauffages à l'intérieur de l'armoire du transformateur pour maintenir automatiquement la température interne au-dessus du point de rosée, supprimant ainsi la condensation à la source.
• Surveillance en ligne de la température et de l'humidité : Déployez des capteurs interconnectés avec les équipements de déshumidification ; définissez des seuils d'humidité pour un démarrage/arrêt automatique, éliminant ainsi le temps de réaction humain.

2. Protection du corps de l'équipement

• Séchage et tests d'isolation avant mise en service : Les transformateurs secs nouvellement installés ou inutilisés depuis longtemps doivent subir un traitement de séchage avant la mise sous tension, avec un test de résistance d'isolation au mégohmmètre ; seules les unités ayant réussi les tests peuvent être mises sous tension.
• Élimination périodique de l'humidité pour les unités de secours : Les transformateurs de secours doivent être périodiquement mis sous tension à vide, en utilisant la chaleur auto-générée pour chasser l'humidité.
• Enceintes à indice de protection élevé : Pour les tunnels, les galeries techniques souterraines et les environnements similaires, sélectionnez des enceintes avec des indices de protection élevés ; assurez-vous que l'étanchéité de l'enceinte et la protection des bornes répondent aux exigences.
• Fixations en acier inoxydable : Dans les environnements humides, remplacez les boulons des bornes, les fixations de la base et la quincaillerie similaire par de l'acier inoxydable pour éliminer la rouille à la source.
• Sélection de transformateurs résistants à l'humidité : Certains fabricants proposent des modèles spécialisés avec des revêtements de bobinage résistants à l'humidité ou des enceintes à indice de protection élevé, adaptés aux environnements souterrains ; privilégiez-les lors de la sélection.

3. Génie civil et ventilation de la sous-station

• Sceller les voies de pénétration de l'humidité : Scellez les traversées de mur des câbles avec un mastic coupe-feu pour bloquer l'humidité souterraine entrant le long des tracés de câbles ; équipez les portes des armoires de joints d'étanchéité.
• Ventilation raisonnée : Maintenez le fonctionnement normal du système de ventilation ; cependant, lorsque l'humidité extérieure est extrêmement élevée, l'introduction aveugle d'air extérieur aggrave la condensation — privilégiez plutôt les équipements de déshumidification.
• Maintenance du système de drainage : Inspectez régulièrement les pompes de drainage des tranchées à câbles et les siphons de sol pour prévenir le reflux d'eau.

4. Exploitation et maintenance courantes et tests

• Augmentation de la fréquence d'inspection : Pendant les saisons humides, concentrez-vous sur la vérification des surfaces des bobinages pour détecter la condensation et les traces de décharge, écoutez les sons de décharge anormaux et utilisez des thermomètres infrarouges pour vérifier les températures des joints.
• Nettoyage régulier : Enlevez périodiquement la poussière des surfaces des bobinages avec de l'air comprimé sec ; le lavage à l'eau est strictement interdit.
• Suivi de la résistance d'isolation : Tenez un journal de corrélation « température-humidité vs résistance d'isolation » ; augmentez la fréquence des tests pendant les saisons humides, surveillez les tendances et émettez des alertes précoces.
• Tests préventifs : Effectuez des tests d'isolation complets au moins une fois par an ; enregistrez le rapport d'absorption (R60/R15 ≥ 1,3 est qualifiant) pour évaluer la gravité de la pénétration d'humidité.
• Inspection du système de mise à la terre : Les environnements humides augmentent le risque de corrosion du système de mise à la terre ; vérifiez régulièrement la résistance de mise à la terre (recommandée ≤ 4 Ω) pour assurer une mise à la terre fiable.
