Graves consecuencias de la operación incorrecta del seccionador y estrategias de prevención basadas en enclavamiento

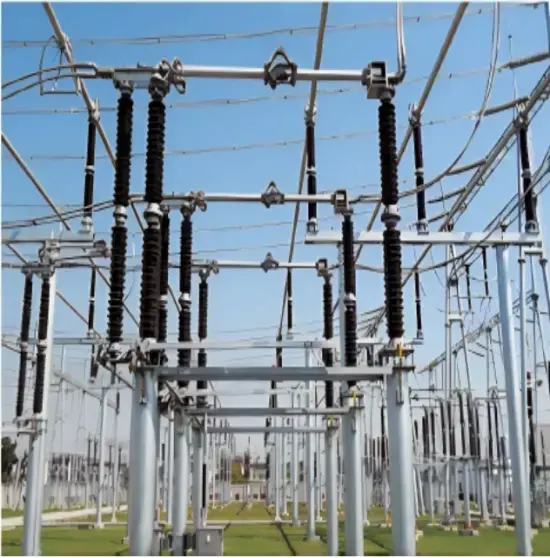

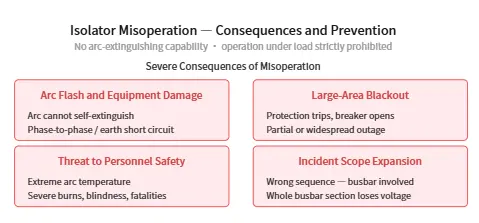

I. Graves consecuencias de la operación errónea del seccionador

Un seccionador (conocido coloquialmente como "cuchilla") no dispone de un dispositivo de extinción de arco dedicado y nunca debe operarse bajo carga. En caso de que se produzca una operación errónea, las consecuencias son extremadamente graves:

• Cortocircuito por arco y destrucción del equipo: Cuando se abre o cierra un seccionador bajo carga, se produce un arco violento entre los contactos. Dado que el arco no puede autoextinguirse, se alarga rápidamente y se convierte en un cortocircuito por arco fase a fase o fase a tierra, quemando gravemente los contactos, el aislamiento e incluso el seccionador completo.

• Corte de energía a gran escala: El cortocircuito por arco normalmente dispara los relés de protección aguas arriba, eliminando la falla a través del interruptor automático y provocando un corte de energía localizado o incluso generalizado.

• Grave amenaza para la seguridad del personal: El arco intenso genera temperaturas extremadamente altas y puede causar fácilmente quemaduras graves por arco eléctrico, ceguera o lesiones mortales al personal de operación.

• Expansión artificial del incidente: Si se invierte la secuencia de conmutación durante la desenergización o reenergización (por ejemplo, abrir primero el seccionador del lado de la barra al aislar para un apagado), una operación errónea puede dirigir el cortocircuito por arco directamente a la barra colectora, desenergizando toda la sección de la barra y ampliando aún más el alcance del incidente.

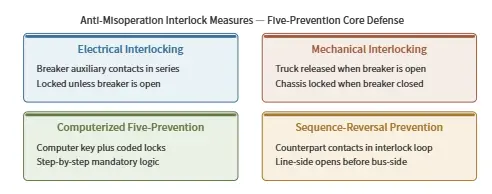

II. Estrategias de prevención basadas en enclavamientos

Para prevenir fundamentalmente este tipo de incidentes, los sistemas eléctricos aplican estrictamente los requisitos de las "Cinco Precauciones", de los cuales "prevenir la apertura/cierre de seccionadores bajo carga" es la defensa central. El enclavamiento se implementa principalmente a través de los siguientes medios técnicos:

• Enclavamiento eléctrico: Los contactos auxiliares del interruptor automático y los seccionadores se conectan en serie en el circuito de control del seccionador. El circuito de operación del seccionador solo puede energizarse cuando el interruptor automático está en posición abierta; si el interruptor no se ha abierto, el circuito permanece enclavado por fuerza y se bloquean las operaciones de apertura/cierre accionadas por motor.

• Enclavamiento mecánico: La restricción se logra a través de la transmisión de componentes mecánicos. En los tableros de alta tensión, por ejemplo, el enclavamiento mecánico libera el carro extraíble (que cumple la función de un seccionador) solo cuando el interruptor automático está abierto, permitiendo que el carro se introduzca o extraiga. Mientras el interruptor está cerrado, el husillo del chasis se bloquea para evitar que el carro se mueva bajo carga.

• Enclavamiento de las Cinco Precauciones basado en microcomputadora (cerraduras eléctricas codificadas): Esta es actualmente la solución inteligente contra operaciones erróneas más utilizada. El sistema funciona en conjunto con una llave informática y cerraduras eléctricas codificadas, requiriendo que el operador siga la secuencia de conmutación generada por el sistema. El siguiente paso del circuito de operación se desbloquea y energiza solo después de que la llave informática haya verificado que el código del equipo es correcto y que se haya completado el paso anterior (por ejemplo, disparar el interruptor automático), proporcionando un enclavamiento obligatorio y basado en lógica a lo largo de toda la secuencia.

• Diseño mejorado del circuito de control (prevención de la inversión de secuencia): Para evitar que se invierta la secuencia de operación de los seccionadores del lado de la barra y del lado de la línea, los contactos auxiliares del seccionador opuesto se conectan en serie en el circuito de enclavamiento. Durante la desenergización, por ejemplo, el circuito de control del seccionador del lado de la barra se desbloquea solo después de que se haya abierto primero el seccionador del lado de la línea, imponiendo así el orden de conmutación correcto.

III. Requisitos de gestión de operación en sitio y contra operaciones erróneas

Junto con el enclavamiento técnico, las reglas de operación en sitio y los procedimientos de gestión forman una línea de defensa igualmente importante contra las operaciones erróneas:

• Verificación estricta antes de la operación: Antes de cualquier operación de apertura o cierre, se debe verificar cuidadosamente el nombre del equipo, el número y la posición real del interruptor automático. Nunca se debe confiar únicamente en la experiencia o en los diagramas. El operador debe confirmar que el equipo está desenergizado utilizando lámparas indicadoras de posición abierta, indicadores de posición y verificación de voltaje, para evitar operaciones erróneas causadas por ingresar al compartimento equivocado o por una verificación inadecuada.

• No eludir ni anular ciegamente el enclavamiento: Los dispositivos de enclavamiento contra operaciones erróneas deben mantenerse en buen estado de funcionamiento. Si un enclavamiento falla o no puede liberarse debido a una falla del equipo, se debe identificar la causa y la operación solo se permitirá después de la aprobación del gerente técnico siguiendo el procedimiento prescrito (por ejemplo, usando una llave de derivación dedicada). Está estrictamente prohibido romper candados, eludir enclavamientos o anularlos por la fuerza sin autorización.

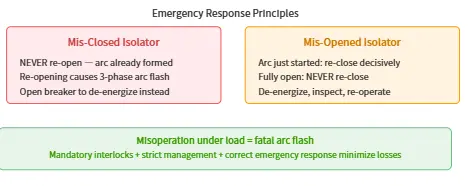

IV. Principios de Respuesta de Emergencia ante Errores de Maniobra

Si el sistema de enclavamiento falla o se produce un error de maniobra como resultado de un desbloqueo no autorizado, se deben observar los siguientes principios para minimizar los daños:

• Seccionador cerrado accidentalmente: Incluso si se nota el cierre incorrecto o ya se ha producido un arco eléctrico, el seccionador nunca debe volver a abrirse, porque la reapertura bajo carga crearía un cortocircuito por arco trifásico aún más grave. Manténgalo en su posición actual, elimine inmediatamente la carga del circuito disparando el interruptor automático y ocúpese de las consecuencias solo después.

• Seccionador abierto accidentalmente: Si los contactos acaban de separarse y el arco eléctrico acaba de iniciarse, vuelva a cerrar el seccionador de manera decisiva y rápida para extinguir el arco antes de que el incidente escale. Sin embargo, si los contactos ya se han separado y abierto completamente, está estrictamente prohibido volver a cerrar; espere hasta que el interruptor automático haya desenergizado el circuito, luego inspeccione el equipo en busca de daños y vuelva a operar de acuerdo con los procedimientos estándar.

Resumen

Dado que un seccionador no puede extinguir arcos eléctricos, operarlo bajo carga puede provocar un cortocircuito por arco fatal, la destrucción del equipo y apagones a gran escala, lo que lo convierte en una prioridad máxima en la gestión de la seguridad eléctrica. Para eliminar este riesgo, deben implementarse barreras técnicas obligatorias como el enclavamiento eléctrico, el enclavamiento mecánico y el enclavamiento de las Cinco Precauciones basado en microcomputadora, complementadas con una rigurosa verificación en el sitio y procedimientos de desbloqueo gestionados por aprobación.

Al mismo tiempo, el personal de campo debe recibir una formación exhaustiva en los principios de respuesta de emergencia: "nunca volver a abrir un seccionador cerrado por error" y "volver a cerrar rápidamente cuando se acaba de iniciar una apertura incorrecta", para mantener las pérdidas al mínimo y salvaguardar tanto la red eléctrica como la seguridad del personal.

Editado de: Garca
