La disposición de los pasamuros de baja tensión con salida lateral—donde los terminales de baja tensión se sitúan en el lateral del tanque del transformador en lugar de en la parte superior—es una opción de diseño habitual para los transformadores de distribución de las series S y H61 en China. Sus principales ventajas son las siguientes:
Requisitos de radio de curvatura reducidos: Al salir las barras colectoras o los cables de baja tensión horizontalmente desde el lateral, se elimina la necesidad de realizar curvas verticales cerradas en espacios reducidos, lo que facilita significativamente la instalación.
Ideal para diseños de subestaciones compactas: En las subestaciones prefabricadas (subestaciones secundarias compactas), donde los compartimentos de baja tensión tienen limitaciones de espacio, la configuración de salida lateral permite una interfaz directa con el equipo de aparamenta de baja tensión, evitando bucles de cable innecesarios.
Amplio espacio de trabajo para las conexiones: El personal de mantenimiento puede trabajar cómodamente desde el lateral del transformador, lo que mejora la seguridad y la accesibilidad, siendo especialmente beneficioso en salas de equipos estrechas o celdas de distribución al aire libre.

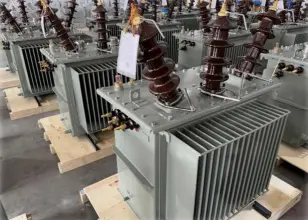

Rockwill Transformadores de distribución de la serie H61 de Rockwill
Los pasamuros de salida lateral permiten la conexión directa de barras colectoras a los paneles de aparamenta de baja tensión (por ejemplo, tipos MNS, GCK), eliminando la necesidad de barras colectoras de transición o bandejas portacables. Esto reduce las pérdidas de línea y la resistencia de contacto.
La geometría de la interfaz está estandarizada, lo que facilita la prefabricación en fábrica y acorta significativamente el tiempo de instalación en el sitio.
Al situar los pasamuros en el lateral, el espacio sobre el transformador queda libre para los radiadores (aletas de refrigeración), lo que resulta en un diseño de la tapa superior más limpio y elimina el riesgo de que el agua de lluvia o los objetos extraños provoquen fallos en los terminales expuestos en la parte superior.
En comparación con los diseños de salida superior, los pasamuros de salida lateral son menos propensos al contacto accidental o a la proximidad del personal, lo que ofrece una mayor seguridad para el operador.
Referencia de dibujo de contorno de los transformadores de distribución H61 de Rockwill
La ausencia de pasamuros que sobresalen en la tapa superior reduce la altura total o hace que el perfil superior sea más regular, facilitando el cumplimiento de las restricciones de altura de transporte y minimizando el riesgo de daños por impacto durante el tránsito.
Los puntos de elevación en la tapa superior están claramente definidos y sin obstrucciones, lo que permite procedimientos de elevación estándar sin necesidad de maniobrar alrededor de los pasamuros.
Al separar el área de conexión de baja tensión de la zona de refrigeración montada en la parte superior, la trayectoria natural ascendente de disipación de calor permanece sin obstrucciones, promoviendo un rendimiento de refrigeración más uniforme.
El área de salida lateral puede equiparse con una carcasa protectora dedicada, lo que permite la partición funcional entre la zona de conexión y la zona de refrigeración.
| Característica | Buje de salida superior | Buje de salida lateral |
|---|---|---|
| Espacio de cableado/doblado | Requiere un espacio libre amplio | Amplio, más fácil de manipular |
| Interfaz con aparamenta de baja tensión | Requiere conductores de transición | Conexión directa al juego de barras posible |
| Altura de transporte | Ligeramente más alto | Más bajo, perfil más compacto |
| Protección superior | Bujes expuestos, mayores exigencias de protección contra la intemperie | Cubierta superior totalmente cerrada, mejor protección |
| Aplicación típica | Instalaciones independientes con direcciones de salida de cable flexibles | Subestaciones compactas y soluciones prefabricadas en paquete |
La adopción de pasabajos de baja tensión con salida lateral en los transformadores de distribución H61 está impulsada principalmente por la necesidad de adaptarse a aplicaciones compactas y empaquetadas, como las subestaciones secundarias compactas y las envolventes prefabricadas. Este diseño ofrece claras ventajas en eficiencia de instalación, estandarización de interfaces, seguridad operativa y facilidad de transporte. Se ha convertido en una tendencia predominante en las aplicaciones de ingeniería de redes de distribución urbanas.
Con el montaje de salida lateral de un solo polo como diferenciador clave, la serie H61 combina una construcción totalmente sellada y libre de mantenimiento, un rendimiento robusto en entornos hostiles, el cumplimiento de las normas IEC y opciones de personalización flexibles. Representa una solución altamente eficiente, fiable, rentable y competitivamente posicionada, adaptada a las redes de distribución en regiones en desarrollo.
