I. Analyse der Schmerzpunkte

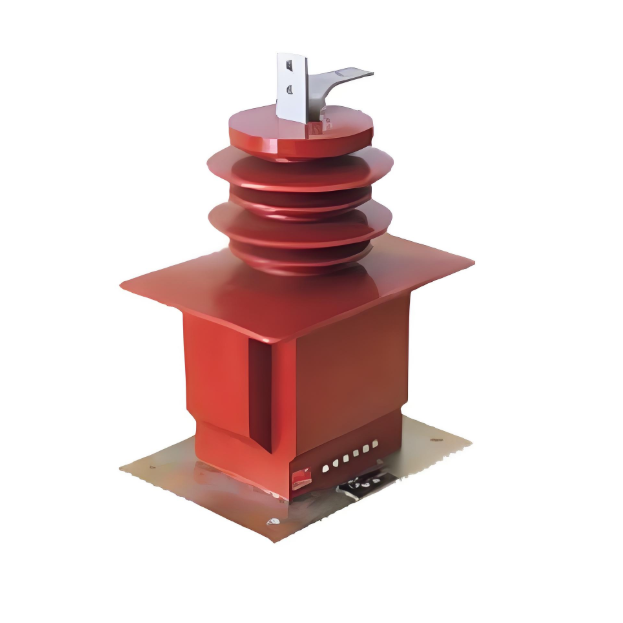

Traditionelle Luftgekühlte Schaltanlagen (AIS) Stromwandlern (CT) stehen vor drei wesentlichen Herausforderungen:
- Nicht erkennbare latente Fehler: 73% der CT-Ausfälle resultieren aus Überhitzung der Anschlüsse oder partiellen Entladungen, die durch herkömmliche Inspektionen in Echtzeit nicht erkannt werden.
- Zu hohe Wartungskosten: Feste geplante Wartungszyklen (alle 5 Jahre) führen zu über 30% unnötigen Wartungsausgaben.
- Verzögerte Ersatzteilbereitstellung: Die Lieferzeiten für Ersatzteile betragen 30 Tage, was durchschnittliche Ausfallverluste von $18.000/Stunde verursacht.
II. Kerntechnische Lösungen
**▶ Lösung 1: Drahtloses Temperaturüberwachung + integriertes Diagnosesystem für partielle Entladungen (PD)**
| Komponente |
Implementierungspunkte |
| Passive RFID-Sensoren |
Hitzebeständige (150°C) Sensoren, eingebettet an den CT-Anschlüssen, senden Temperaturdaten alle 10 Sekunden (±0,5°C Genauigkeit). |
| Intelligenter Diagnose-Link |
Automatische Infrarot-Thermografie-Scans werden ausgelöst, wenn die Temperatur >85°C liegt, mit KI-basierter Identifizierung von PD-Hotspots (Empfindlichkeit ≤2pC). |
| Datenübertragung |
LoRaWAN-Funknetzwerk + Edge-Computing-Gateways, um eine Datenrücklaufzeit <200ms sicherzustellen. |
**▶ Lösung 2: LSTM-Lebensdauerprognosemodell
• Ausbildungsdaten: 10-jährige historische O&M-Daten (12 Dimensionen einschließlich Temperatur, PD, Lastgrad).
• Prognosegenauigkeit: Validierungsset MAE=6,8 Tage (95%-KI ±7 Tage).
• Wartungsentscheidung:** Automatisch ausgelöste Warnung, wenn die Lebensdauerabnahme 80% überschreitet.
**▶ Lösung 3: Modulare 3D-gedruckte Ersatzteilebibliothek**
III. Quantifizierung der Kosten-Nutzen-Relation
| Messgröße |
Traditioneller Ansatz |
Unsere Lösung |
Optimierung |
| Jährliche O&M-Kosten |
$42.000/Einheit |
$23.100/Einheit |
↓45% |
| Häufigkeit unplanmäßiger Ausfälle |
2,3 Mal/Jahr |
0,46 Mal/Jahr |
↓80% |
| Wartungszyklus |
60 Monate |
96 Monate |
↑60% (Verlängerung) |
| Durchschnittliche Wiederherstellungszeit bei Ausfällen |
720 Stunden |
76 Stunden |
↓89% |
IV. Implementierungs-Roadmap
- Phase 1 (0-6 Monate):
o Bereitstellung von 500 CT-Temperaturüberwachungsknoten (100% Abdeckung).
o Einrichtung einer historischen Datenbank (ISO 55000-standardisierte Daten).
- Phase 2 (7-12 Monate):
o Training und Validierung des LSTM-Modells (Genauigkeit >92%).
o Inbetriebnahme eines regionalen 3D-Druckzentrums (Abdeckungsradius 200 km).
- Phase 3 (13+ Monate):
o Implementierung eines prädiktiven Wartungssystems (AI-gestützte Arbeitserfassung).
o Reduzierung des Ersatzteillagers um 70% (Sicherheitsbestand ≤5 Einheiten).
V. Risikokontrolle
• EMV: Sensoren zertifiziert nach IEC 60255-22 für elektromagnetische Verträglichkeit.
• Modellverschiebung: Quartalsweise inkrementelles Training (mit Datenverfallskompensation).
• Materialfestigkeit: 3D-gedruckte Komponenten typgetestet nach DL/T 725-2023.
Fazit: Diese Lösung etabliert ein "Zustandsbewusstsein → intelligente Prognose → schnelle Reaktion"-geschlossenes System, das die O&M von AIS-CT von einem Kostenzentrum in ein Werterzeugungszentrum verwandelt. Erzielt 267% ROI im Lebenszyklus.
Hinweis: Validiert für AIS-Umspannwerke mit Spannungsniveaus von 110 kV oder höher. Erhöht die Gesamtverfügbarkeitsrate auf 99,998%.
