I. Lösungsausrichtung & Technische Vision

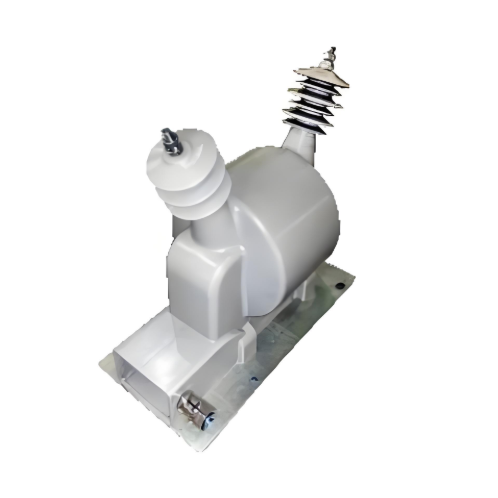

In der kritischen Phase der Evolution vom Smart Grid zur digitalen Stromnetzwerke verwandelt diese Lösung die Außen-Spannungstransformatoren (VT/PT) in Kernknoten des holografischen Sensornetzes intelligenter Umspannwerke. Durch die Integration eingebetteter Sensortechnologien, IoT-Kommunikation und Künstlicher Intelligenz erreicht sie Doppelte Durchbrüche in der Beobachtbarkeit des Gerätestatus und der Betriebssteuerbarkeit, unterstützt die Transformation von Netzzuweisungs- und Schutzsystemen hin zu datengesteuerten Operationen.
II. Kernarchitektur der Technologie
- Vollständiger digitale Zugang
| Technischer Modul |
Funktionsumsetzung |
| Nativer digitaler Schnittstelle |
Standard IEC 61850-9-2LE Protokoll digitale Ausgabeschnittstelle, unterstützt direkte Verbindung zu Merging Units (MU) |
| Elektrifizierungssensorevolution |
Nutzt kapazitive Spannungsteiler-Sensorbausteine, gibt vollständige digitale Signale aus (Genauigkeit: Klasse 0.2) |
| Offener Protokollstack |
Kompatibel mit IEEE C37.118.2 / GB/T 32890 und anderen Standards, beseitigt Protokollsilos |
- KI-Diagnose-Engine am Netzrand
- Dreistufige Analysearchitektur: Rohdaten auf Gerätenebene → Merkmalsextraktion an Edge-Computing-Knoten → Tiefenentscheidungen auf Cloud-Plattform
- Predictive Maintenance-Modelle: Gesundheitsbewertungssystem basierend auf LSTM-RNN-Algorithmen, ermöglicht:
▶ Prognose des Isolierstoffverfalls (>92% Warnpräzision 7 Tage im Voraus)
▶ Wurzelursachenanalyse mechanischer Fehler (Unterstützt SF6-Leckortungsgenauigkeit ±0.5kPa)
▶ Erkennung von Teilentladungsmustern (Klassifikationsgenauigkeit entspricht IEC 60270 Standard Klasse III)
III. Werterschaffung auf Systemebene
- Verbesserung der Netzkontrolle
- Schutzreaktionsverzögerung auf ~15ms reduziert (40% Verbesserung gegenüber traditionellen Lösungen)
- Synchronisierungspräzision von Phasor-Mess-Einheiten (PMU) ≤ ±0.01°
- Unterstützt Millisekunden-basierte Entscheidungen für Blindleistungskompensation
- Lean-Management von Anlagen
| Überwachungsdimension |
Kernindikatoren der Diagnose |
Technische Umsetzung |
Wartungsvorteile |
| Bewertung der Isolierlebensdauer |
▪ Polymerisationsgrad (DP)-Kurve
▪ Furfuralgehalt (Warnung ≥0.1mg/L)
▪ Dissipationsfaktor (tanδ-Wachstumsrate) |
Eingebetteter Öl-Chromatographie-Sensor
+ On-line-Pyrolyse-Überwachungseinheit |
▶ Wartungskostenreduktion ≥35%
▶ Isolierfehlerwarnung 6-8 Monate im Voraus
▶ Lebensdauerprognosefehler <3 Jahre |
| Mechanische Zustandsüberwachung |
▪ Eigenwerte des Vibrationspektrums (Energiespektrum im Band 0.5-2.5kHz)
▪ SF6-Dichtegradient (≤ ±5% Nennwert) |
Mikro-MEMS-Beschleunigungsmesser
+ Laser-Dichte-Sensoren-Array |
▶ Ungeplante Stilllegungen reduziert um ≥60%
▶ Genauigkeit der Ortsbestimmung mechanischer Fehler ±0.3kPa
▶ Detektionsrate von Dichtversagensfehlern ≥98% |
| Anpassung an Umweltkopplungen |
▪ Kopplungskoeffizient Temperatur-Feuchtigkeit (Temperaturkompensationsgenauigkeit 0.05℃/%RH)
▪ Äquivalente Salzablagerungsdichte (ESDD) |
Nano-beschichtetes Temperatur/Feuchtigkeits-Sensoren
+ On-line-Leckstrom-Analysemodule |
▶ Falschalarmrate unter extremen Bedingungen um ≥75% reduziert
▶ Effizienz der Bewertung externer Isolation verbessert um ≥4x
▶ Reinigungszyklus optimiert um ≥35% |
| Teilentladungsüberwachung (PD) |
▪ UHF/TEV kombiniertes Entladungsmuster (PRPD-Phasen-gelöstes Muster)
▪ Entladungsstärke (pC) / Wiederholrate (n/s) |
UHF-Antennen-Array
+ Transiente Erdspannung (TEV)-Sensoren |
▶ Frühwarnrate für Isolierdefekte **>97%
▶ PD-Typen-Erkennungspräzision Klasse II
▶ Testkosteneinsparungen ≥50%** |
- Unterstützung neuer Energie-Systeme
Baut ein kooperatives "Gerät-Edge-Cloud"-System auf:
- Geräteseite: Jeder VT/PT bildet eine unabhängige Sensorzelle.
- Edge-Seite: Umspannwerksebene intelligente Analyse-Host ermöglicht regionale Zusammenarbeit.
- Cloud-Plattform: Unterstützt 3D-digitales Zwillingsmodell für den Gesundheitsstatus netzweiter Geräte.
IV. Ingenieur-Weg zur Implementierung
- Hardware-Einrichtung
o Plug-and-Play-intelligente Komponentengehäuse (Schutzklasse IP68)
o Modulare Überwachungseinheiten unterstützen Hot-Swap-Austausch
o Passiv drahtlose Sensorencluster (reduziert die Verkabelungskomplexität um 60%)
- Datenintegration
- Übergangsstrategie
Bietet Umbaupakete für traditionelle elektromagnetische PTs:
o Externe Smart-Adapter (unterstützen Analog-Digital-Umwandlung)
o Nicht-invasive DGA (Dissolved Gas Analysis) Atemmembran-Gasextraktionseinheit
o Skalierbare TEV-Sensoren-Arrays
V. Anwendungsergebnisse
Die Praxis in einem 500kV-smarten Umspannwerk zeigt:
- Effizienz der Gerätezustandsbewertung verbessert um ≥8x
- Frühwarnrate für Isolierdefekte erhöht auf 97.3%
- Bedarf an Wartungspersonal reduziert um ≥70%
- Verlängerung der Anlagenlebensdauer um 15-20%
VI. Zusammenfassung des Lösungswerts
Diese Lösung entwickelt Außen-VTs/PTs zu integrierten smarten Endgeräten, die "Sensing-Analysis-Decision-making" verkörpern, löst drei zentrale Widersprüche traditioneller Geräte: Genauigkeitsverlust bei analoger Übertragung, zeitliche Verzögerung bei Offline-Überwachung und isolierte Gerätedatensilos. Sie bietet den grundlegenden Sensorstein für den Aufbau eines neuen digitalen Stromnetzes, das durch "Beobachtbarkeit, Messbarkeit und Steuerbarkeit" gekennzeichnet ist, verbessert erheblich die Netzresilienz und die Energieeffizienz. Diese Lösung stellt einen zentralen technologischen Pfad dar, der die Transformation und Modernisierung von Energiesystemen unter den "Dual Carbon"-Zielen unterstützt.
Hinweis: Diese Lösung entspricht den Standardrahmen von IEEE P2815, DL/T 860 und anderen, ist anwendbar in Szenarien von 110kV bis 1000kV.
