I. Schmerzpunkte und Herausforderungen
Traditionelle elektromagnetische Stromtransformatoren (CTs) leiden unter inhärenten Einschränkungen wie magnetischer Sättigung, enger Bandbreite und großer Größe, was es schwierig macht, die Anforderungen des Smart Grids an hochpräzise und breitbandige Messungen zu erfüllen. Besonders bei großen Stromspitzen oder komplexen harmonischen Betriebsbedingungen verschlechtert sich die Genauigkeit, was die Sicherheit und wirtschaftliche Betriebsweise von Energieversorgungssystemen gefährdet.

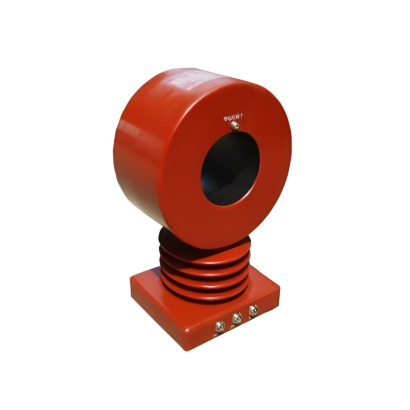

II. Kerntechnologischer Durchbruch: Mehrdimensionale Präzisionsverbesserungsarchitektur
Diese Lösung erreicht eine Genauigkeitsklasse von ±0,1% (Klasse 0,1) über alle Betriebsbedingungen hinweg, indem sie die Anforderungen der IEC 61869-Standard überschreitet, durch die Integration von Innovationen in Sensortechnologie, intelligente Kompensationsalgorithmen und optimierte digitale Signalverarbeitung.
Kerntechnologische Ansätze:
- Innovation in der Niedrigrauschichtenmessung
- Hochlineare Luftspulenkonstruktion: Verwendet präzise Wickeltechniken und nanokristalline magnetische Kerne, um Hochfrequenz-Wirbelstromverluste zu reduzieren und sicherzustellen, dass der Phasenfehler < 0,1° im Frequenzbereich von 10 Hz bis 5 kHz liegt.
- Mikrostrom-Selbstversorgungstechnologie: Innovativer selbstversorgender Schaltkreisentwurf (minimaler Startstrom 0,5 A) eliminiert Störungen durch externe Stromversorgungen und verbessert die Messgenauigkeit bei geringen Strömen.
- Dynamisches Temperaturkompensationssystem
- Mehrere Sensoren zur Kalibrierung: Integriert Temperatur-/Vibration-/Elektrischfeldsensoren, um eine Echtzeit-Matrix von Umgebungsparametern aufzubauen und Drifffehler dynamisch über ein AI-Kompensationsmodell (LSTM-Neuronales Netzwerk) zu korrigieren.
- Störfestes digitales Verarbeitungsketten
| Modul |
Technische Lösung |
Genauigkeitsbeitrag |
| ADC-Abtastung |
24-Bit Σ-Δ ADC + Synchrone Uhrverteilung |
Reduziert Quantisierungsrauschen um 60% |
| Digitale Filterung |
Anpassbares FIR-Filterbank |
Harmonische Ablehnungsrate > 80 dB |
| Datenübertragung |
Dreifach redundanter Glasfaserkanal + CRC32-Prüfsumme |
Bitfehlerrate < 10⁻¹² |
III. Vergleich der Genauigkeitsverifizierung (typische Bedingungen)
| Testbedingung |
Fehler des traditionellen CTs |
Fehler der vorgeschlagenen ECT-Lösung |
Verbesserungsfaktor |
| Nennstrom (50 Hz) |
±0,5% |
±0,05% |
10x |
| 20% Überlast (30% Harmonische) |
±2,1% |
±0,12% |
17,5x |
| Extrem niedrige Temperatur (-40°C) |
±1,8% |
±0,15% |
12x |
IV. Anwendungswert
- Netzsicherheit: Die Genauigkeit der Fehlerstrommessung wurde auf 99,9% verbessert, was eine korrekte Relais-Ausschaltung mit einer Rate von > 99,99% gewährleistet.
- Energiesparende Verwaltung: Der Breitband-Harmonische-Messfehler < 0,5% ermöglicht eine präzise Analyse der Energiequalität.
- Intelligente Erweiterung: Unterstützt nativ das IEC 61850-9-2LE-Protokoll, was eine nahtlose Integration in digitale Umspannwerksysteme ermöglicht.
