Analyse von Isolator-Entladungsphänomenen und systematische Lösungen

1. Tiefe Analyse der Entladeursachen

1. Oberflächenverschmutzung und Ionisierung
   o Mechanismus: Verschmutzungen (Salzstaub, chemische Ablagerungen) elektrolysiert in feuchten Umgebungen, bilden leitfähige Kanäle.
   o Kritische Schwelle: Leckstrom steigt an, wenn die relative Luftfeuchtigkeit >75% und die Verschmutzungsdichte >0.1mg/cm² liegt.
2. Elektrisches Feldverzerrung durch Wassertröpfchen
   o Mechanismus: Regentropfen sammeln sich an den Kanten, verursachen lokale elektrische Feldstärken, die die Grenze überschreiten (>3kV/cm), was zur Koronadischarge führt.
3. Material- und Strukturdefekte
   o Mechanismus: Innere Hohlräume/Risse führen zu partiellen Entladungen (PD >20pC), was durch kumulativen Schaden zu Isolierungsversagen führt.

II. Quantitative Bewertung der Auswirkungen von Entladungen

III. Vollständige Lösungen

1. Präventives Wartungssystem
   • Intelligenter Reinigungszyklus: Dynamische Anpassung der Reinigungsschwellen basierend auf ESDD-Monitoring (empfohlen NSDD ≤0.05mg/cm²).
   • Hydrophobiewiederherstellung: Anwendung von RTV Typ II anti-Verschmutzungs-Flaschenzugbeschichtung (Kontaktwinkel >105°).
2. Aktive Schutzkonstruktion
   • Aerodynamische Optimierung: Verwendung einer variablen Durchmesserschuppenstruktur, um die Abtropfwirkung von Wassertröpfchen um 70% zu erhöhen.
   • Feldgraduierung: Installation von Graduierungsringen (Feldgradient ≤0.5kV/cm).
3. Zustandsüberwachung und Austauschkriterien
   Implementierung eines dreistufigen Diagnoseprotokolls:
   (1) Infrarotthermografie: UV-Bildgebung auslösen, wenn lokale Heißpunkte eine Temperaturdifferenz von ΔT >15°C über Umgebungstemperatur zeigen (gemäß IEEE 1313.2).
   (2) Bestätigung des Entladungsmusters: Verwendung von UV-Bildgebung zur Bestätigung der Koronaverteilung.
   (3) Quantifizierung der Entladung: Bei UV-Anomalien Ultraschalldetektion von PD durchführen. Ersatz ist erforderlich, wenn:
• PD >100pC (DL/T 596 Standard)
• PRPD-Spektrum zeigt Oberflächen-/Innenfehlernuster.
  Nicht-kritische Fälle kehren zur Routineüberwachung zurück.

IV. Technologie-Upgrade-Pfad

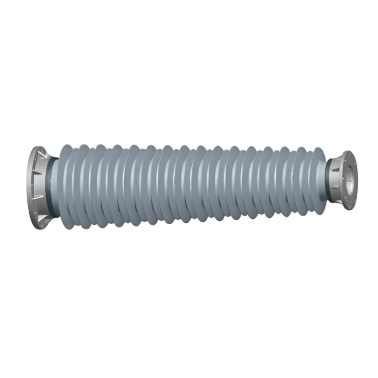

• Materialrevolution: Ersetzen von Keramik durch Verbundstoffisolatoren (Bogenwiderstand >250s, autonomer Hydrophobietransfer).
• Digital Twin-Integration: Einbettung von RFID-Chips + 3D-Feldsimulation, um einen Lebensdauerprognosefehler von ≤5% zu erreichen.

Fazit
Koordinierte Verschmutzungsklassifizierung, strukturelle Optimierung und intelligente Diagnostik reduzieren Isolator-Entladungsfehler auf 0.03 Vorfälle/100km·Jahr (IEEE 1523 Standard), was die intrinsische Sicherheit des Netzes erheblich verbessert.

Kernvorteile

1. Kosteneffizienz: Präventive Wartung kostet 5.8× weniger als Reparaturen nach Fehlschlägen.
2. Anpassungsfähigkeit: Kompatibel mit Spannungsklassen von 35kV~1000kV.
3. Zukunftssicherheit: Unterstützt IoT-Integration für smarte Umspannwerke.
